MrGlasspoole

HEUREKA! Wenn's mal wieder länger dauert... Wenn der Wurm der drin ist sehr groß ist... Wenn die Leitung lang ist und man dann auch noch drauf steht... Erst wurden die Haare grau und dann noch ausgerissen. Nerven blank und jetzt kaputt. Und um 10 Jahre gealtert. 😁 Jetzt kommt's: Das Netzteil wars. Unglaublich aber war. 3 Platten waren wohl zu viel. Hab ja an alles gedacht aber nicht daran. Mit dem Fujitsu gings ja. Dann hab ich nochmal den ProDesk versucht wo es wieder nicht ging. Also zurück zum Fujitsu und da gings dann auch nicht mehr. Also dachte ich zuerst an einen Wackler oder hatte die SATA Kabel in verdacht. Da ich aber den Stromverbrauch vom Fujitsu messen wollte hatte ich das Netzteil getauscht und das kam mir dann irgendwann in den Sinn. Also: M.2 ASM1166 geht jetzt am ProDesk. Bin bei 3 bis 3.2 Watt im Moment. Allerdings rödelt es noch ständig auf der 16 TB. Nicht mitgemessen sind die 3 Platten die jetzt dran hängen da diese im Moment von einem anderen Netzteil versorgt werden. Muss erst den Lötkolben raus holen und einen Stepdown von 19 auf 12 und 5 Volt basteln. Im standby dürften die Platten aber ja nicht allzu viel fressen. Was veranschlagt ihr eigentlich so pro Platte an Ampere für 12 und 5 Volt? Die Aussagen sind ja recht Unterschiedlich und viele Datenblätter schweigen sich aus.

Firmware tausch hat nichts gebracht😭 Ich hab jetzt mal den M.2 (WLAN) zu PCIe x1 Adapter genommen und eine große ASM1166 (x4) angeschlossen. Genau das gleiche Verhalten. Schließe ich die 16 TB Toshiba an dann spinnt die 6 TB WD. Mag der ASM1166 keine Toshiba Platten? Die lief in Windows am Motherboard angeschlossen die ganze Zeit ohne Probleme und SMART ist auch OK. Komisch halt das dann die 6 TB WD spinnt. EDIT #1 Also die 16 TB Toshiba ist es nicht. Habe die mal gegen eine 2 TB WD getauscht und alles beim alten. Hab dann die 6 TB die spinnt (sobald eine andere dazu kommt) gegen die 16 TB getauscht und dann spinnt ne andere. Also sobald ich 3 Platten dran häng tuts nicht mehr. Der B360 vom Board der mit der ASM nicht will? Das Board selbst? Kernel? Werde jetzt alles mal auf einem anderen Board testen. Leider ist mir nichts bekannt was so stromsparend wäre und mir die Anschlüsse bietet. Bzw mir gings auch um die Größe. Mein Fujitsu D3674 ist das nächst stromsparende was ich hab. Allerdings nicht genug PCIe Anschlüsse. Dann hab ich noch ein Fujitsu D3633-S. Hat zwar PCIe x16 und bifurcation aber eben kein Stromsparer. Leider auch ITX und damit groß im Verhältnis zum ProDesk Mini. EDIT #2 Mit dem Fujitsu D3633-S (Intel Q370) gehts. Also auch der M.2 ASM1166. Jetzt hab ich es auch nochmal mit einem ProDesk 600 G5 (auch ein Intel Q370) versucht und es passiert das selbe wie beim ProDesk 400 G5 (Intel B360). ~$ sudo dmesg -T --color=always --level=err,warn | more [Fri Mar 8 22:54:26 2024] x86/cpu: SGX disabled by BIOS. [Fri Mar 8 22:54:26 2024] ENERGY_PERF_BIAS: Set to 'normal', was 'performance' [Fri Mar 8 22:54:26 2024] hpet_acpi_add: no address or irqs in _CRS [Fri Mar 8 22:54:26 2024] device-mapper: core: CONFIG_IMA_DISABLE_HTABLE is disabled. Duplicate IMA measurements will not be recorded in the IMA log. [Fri Mar 8 22:54:26 2024] platform eisa.0: EISA: Cannot allocate resource for mainboard [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 1 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 2 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 3 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 4 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 5 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 6 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 7 [Fri Mar 8 22:54:26 2024] platform eisa.0: Cannot allocate resource for EISA slot 8 [Fri Mar 8 22:54:26 2024] acpi PNP0C14:02: duplicate WMI GUID 2B814318-4BE8-4707-9D84-A190A859B5D0 (first instance was on PNP0C14:00) [Fri Mar 8 22:54:26 2024] acpi PNP0C14:02: duplicate WMI GUID 41227C2D-80E1-423F-8B8E-87E32755A0EB (first instance was on PNP0C14:00) [Fri Mar 8 22:54:26 2024] wmi_bus wmi_bus-PNP0C14:02: WQZZ data block query control method not found [Fri Mar 8 22:54:27 2024] usb: port power management may be unreliable [Fri Mar 8 22:54:37 2024] ata5.00: exception Emask 0x10 SAct 0x4 SErr 0x4010000 action 0xe frozen [Fri Mar 8 22:54:37 2024] ata5.00: irq_stat 0x80400040, connection status changed [Fri Mar 8 22:54:37 2024] ata5: SError: { PHYRdyChg DevExch } [Fri Mar 8 22:54:37 2024] ata5.00: failed command: READ FPDMA QUEUED [Fri Mar 8 22:54:37 2024] ata5.00: cmd 60/08:10:00:20:00/00:00:00:00:00/40 tag 2 ncq dma 4096 in res 40/00:00:00:00:00/00:00:00:00:00/00 Emask 0x10 (ATA bus error) [Fri Mar 8 22:54:37 2024] ata5.00: status: { DRDY } [Fri Mar 8 22:54:38 2024] I/O error, dev sdb, sector 8192 op 0x0:(READ) flags 0x80700 phys_seg 1 prio class 2 [Fri Mar 8 22:54:39 2024] hp_wmi: query 0x4 returned error 0x5 [Fri Mar 8 22:54:39 2024] Error: Driver 'pcspkr' is already registered, aborting... Allerdings klackert die Platte nicht ständig rum da es nur beim start passiert. Liegt wohl daran das die Platten nicht eingebunden sind.

Das sich das ändert ist klar - war nur ein Hinweis das man sieht um welche Platte es sich handelt 🙂 Powertop ist nicht an bzw gar nichts in der Richtung da alles in der Testphase ist. Ich hoffe doch mal der Controller ist nicht defekt? 😭 Immer diese Rückschläge. EDIT Hab mir die Firmware mal angeschaut und die ist wohl viel neuer als die SilverStone: 220419-0000-00 Obwohl das ja wohl auch nichts zu sagen hat und besser sein muss.

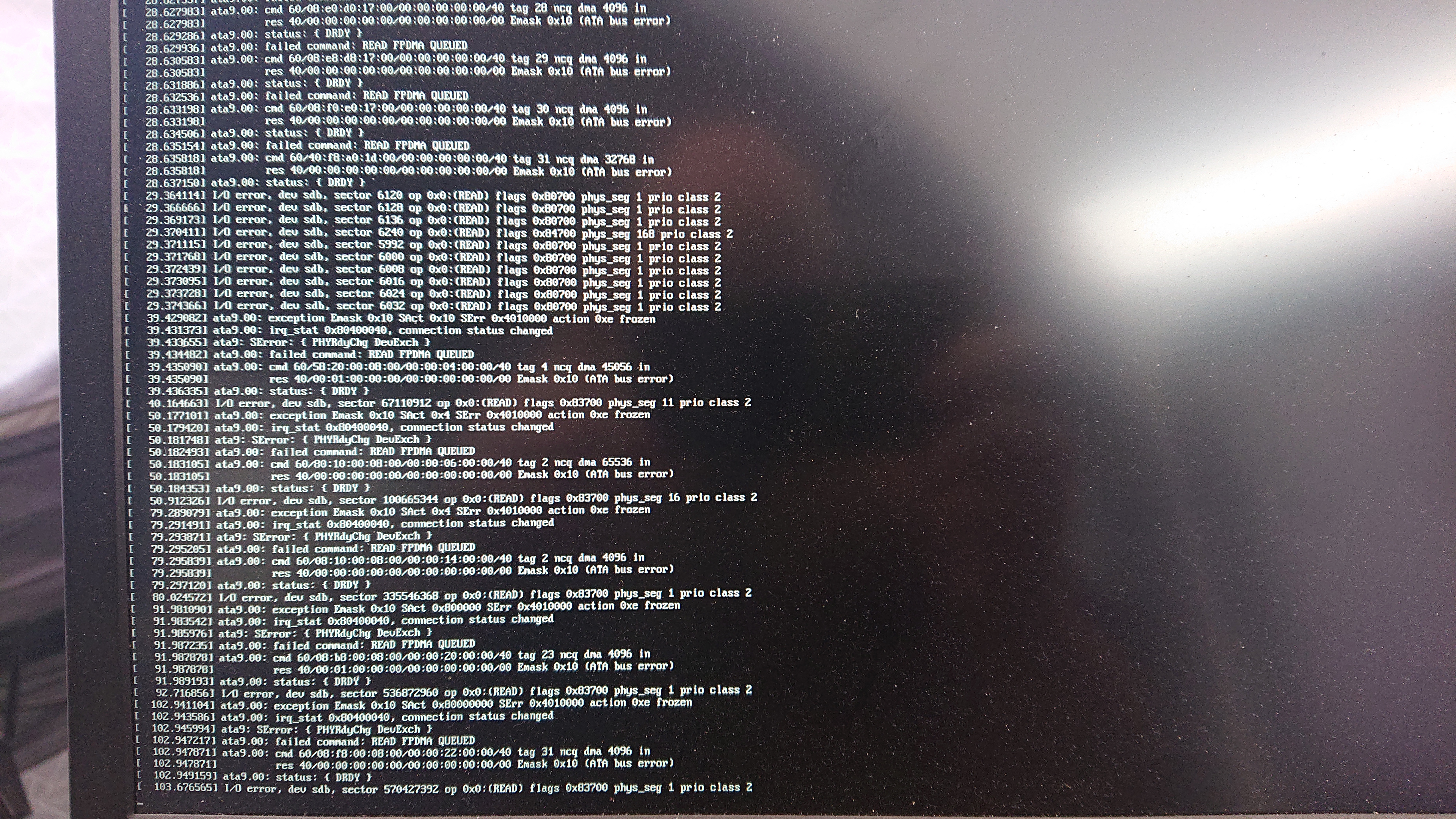

Ich hab tatsächlich nach so etwas gesucht aber nur das gefunden: https://www.amazon.com/Straight-Angle-SATA3-Serial-SATAIII/dp/B09LLY7Z3G Allerdings steht da natürlich keine Höhe vom abgewinkelten Stecker dabei. Auch auf anderen Seiten nicht. Mit großem Lüfter meinte ich einen der ins Gehäuse bläst. Um eben alles zu kühlen 🙂 Aber jetzt hab ich erst mal ein ganz anderes Problem. Hab jetzt nach Stunden die eine 16 TB Platte frei geschaufelt und wollte sie mit an den M.2 ASM1166 hängen. Sobald ich das tu fängt die 6 TB Platte das spinnen an. Ziehe ich die 16er ab gehts wieder. Hab auch schon Ports getauscht aber das ändert nichts. Die 6 TB (sdb Games) wird zu sdc sobald ich die 16 TB (Media) dran hänge. ~$ lsblk -o NAME,FSTYPE,LABEL,UUID,MOUNTPOINT NAME FSTYPE LABEL UUID MOUNTPOINT sdb └─sdb1 ext4 Games 11d07bbe-379f-4bd4-9be9-8de99eec6ebf /mnt/GamesDrive sdc └─sdc1 ext4 Misc c7a70999-6b58-4514-9f32-b7d0b8dd9a9b /mnt/MiscDrive ~$ lsblk -o NAME,FSTYPE,LABEL,UUID,MOUNTPOINT NAME FSTYPE LABEL UUID MOUNTPOINT sdb └─sdb1 ext4 Media 1ca6f198-ad34-421f-a497-08a4686c7cf4 /mnt/MediaDrive sdc └─sdc1 ext4 Games 11d07bbe-379f-4bd4-9be9-8de99eec6ebf /mnt/GamesDrive sdd └─sdd1 ext4 Misc c7a70999-6b58-4514-9f32-b7d0b8dd9a9b /mnt/MiscDrive Und dann passiert folgendes: ~$ sudo dmesg -T --color=always --level=err,warn | more [Thu Mar 7 16:38:33 2024] ENERGY_PERF_BIAS: Set to 'normal', was 'performance' [Thu Mar 7 16:38:33 2024] hpet_acpi_add: no address or irqs in _CRS [Thu Mar 7 16:38:33 2024] device-mapper: core: CONFIG_IMA_DISABLE_HTABLE is disabled. Duplicate IMA measurements will not be recorded in the IMA log. [Thu Mar 7 16:38:33 2024] platform eisa.0: EISA: Cannot allocate resource for mainboard [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 1 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 2 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 3 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 4 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 5 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 6 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 7 [Thu Mar 7 16:38:33 2024] platform eisa.0: Cannot allocate resource for EISA slot 8 [Thu Mar 7 16:38:33 2024] acpi PNP0C14:02: duplicate WMI GUID 2B814318-4BE8-4707-9D84-A190A859B5D0 (first instance was on PNP0C14:00) [Thu Mar 7 16:38:33 2024] acpi PNP0C14:02: duplicate WMI GUID 41227C2D-80E1-423F-8B8E-87E32755A0EB (first instance was on PNP0C14:00) [Thu Mar 7 16:38:33 2024] wmi_bus wmi_bus-PNP0C14:02: WQZZ data block query control method not found [Thu Mar 7 16:38:33 2024] r8169 0000:02:00.0: can't disable ASPM; OS doesn't have ASPM control [Thu Mar 7 16:38:33 2024] r8169 0000:03:00.0: can't disable ASPM; OS doesn't have ASPM control [Thu Mar 7 16:38:45 2024] ata9.00: exception Emask 0x10 SAct 0x40000000 SErr 0x4010000 action 0xe frozen [Thu Mar 7 16:38:45 2024] ata9.00: irq_stat 0x80400040, connection status changed [Thu Mar 7 16:38:45 2024] ata9: SError: { PHYRdyChg DevExch } [Thu Mar 7 16:38:45 2024] ata9.00: failed command: READ FPDMA QUEUED [Thu Mar 7 16:38:45 2024] ata9.00: cmd 60/08:f0:00:08:00/00:00:00:00:00/40 tag 30 ncq dma 4096 in res 40/00:00:00:00:00/00:00:00:00:00/00 Emask 0x10 (ATA bus error) [Thu Mar 7 16:38:45 2024] ata9.00: status: { DRDY } [Thu Mar 7 16:38:45 2024] I/O error, dev sdb, sector 2048 op 0x0:(READ) flags 0x80700 phys_seg 1 prio class 2 [Thu Mar 7 16:38:46 2024] systemd-gpt-auto-generator[314]: Failed to dissect: Structure needs cleaning [Thu Mar 7 16:38:46 2024] (sd-execut[309]: /usr/lib/systemd/system-generators/systemd-gpt-auto-generator failed with exit status 1. [Thu Mar 7 16:38:47 2024] hp_wmi: query 0x4 returned error 0x5 [Thu Mar 7 16:38:47 2024] Error: Driver 'pcspkr' is already registered, aborting... [Thu Mar 7 16:39:01 2024] ata9.00: exception Emask 0x10 SAct 0xffffc007 SErr 0x4010000 action 0xe frozen [Thu Mar 7 16:39:01 2024] ata9.00: irq_stat 0x80400040, connection status changed [Thu Mar 7 16:39:01 2024] ata9: SError: { PHYRdyChg DevExch } [Thu Mar 7 16:39:01 2024] ata9.00: failed command: READ FPDMA QUEUED [Thu Mar 7 16:39:01 2024] ata9.00: cmd 60/08:00:e8:17:00/00:00:00:00:00/40 tag 0 ncq dma 4096 in res 40/00:00:00:00:00/00:00:00:00:00/00 Emask 0x10 (ATA bus error) [Thu Mar 7 16:39:01 2024] ata9.00: status: { DRDY } [Thu Mar 7 16:39:01 2024] ata9.00: failed command: READ FPDMA QUEUED [Thu Mar 7 16:39:01 2024] ata9.00: cmd 60/08:08:f0:17:00/00:00:00:00:00/40 tag 1 ncq dma 4096 in res 40/00:00:00:00:00/00:00:00:00:00/00 Emask 0x10 (ATA bus error) [Thu Mar 7 16:39:01 2024] ata9.00: status: { DRDY } [Thu Mar 7 16:39:01 2024] ata9.00: failed command: READ FPDMA QUEUED [Thu Mar 7 16:39:01 2024] ata9.00: cmd 60/08:10:f8:17:00/00:00:00:00:00/40 tag 2 ncq dma 4096 in res 40/00:00:00:00:00/00:00:00:00:00/00 Emask 0x10 (ATA bus error) [Thu Mar 7 16:39:01 2024] ata9.00: status: { DRDY } [Thu Mar 7 16:39:01 2024] ata9.00: failed command: READ FPDMA QUEUED

Ja, hab ich grade festgestellt das ich dann den Deckel nicht mehr drauf bekomme. Egal, muss da eh selbst ein Gehäuse basteln. Hab jetzt den billigsten M.2 ASM1166 gekauft da die sicherlich eh alle vom selben Fließband kommen. Aha, da gibts nen Thread mit so kleinen... Das schöne am ProDesk sind halt die 1.7 Watt Idle die ich hinbekommen habe. Ohne Lüfter sogar 1.3 Watt. Bei einem Selbstbaugehäuse wäre dann die Überlegung einen dicken CPU Kühler drauf zu hauen und einen großen Lüfter der dann alles kühlt. 😄

Ich dachte grade dieses USB 3 (was wohl keins ist) Kabel wäre gut weil halt abgeschirmt. Es gibt ja auch diese ASM1166 M.2: https://www.amazon.de/Controller-Halterung-Systemfestplatte-Unterstützung-3-0-Geräte/dp/B0BWYXLNFT Nur hab ich da die Finger davon gelassen weil die Bewertungen eher durchschnittlich sind. Hab da auch bedenken wegen Hitze in so einem kleinen ProDesk.

So, nochmal. Also die ASM1166 wird im M.2 A+E Key doch erkannt. Hab da mal ne Platte dran gehängt und mit GParted geschaut. Nur bringts mir da nicht viel. Jetzt ist die Frage obs an meinen Boards oder dem Delock Adapter liegt.

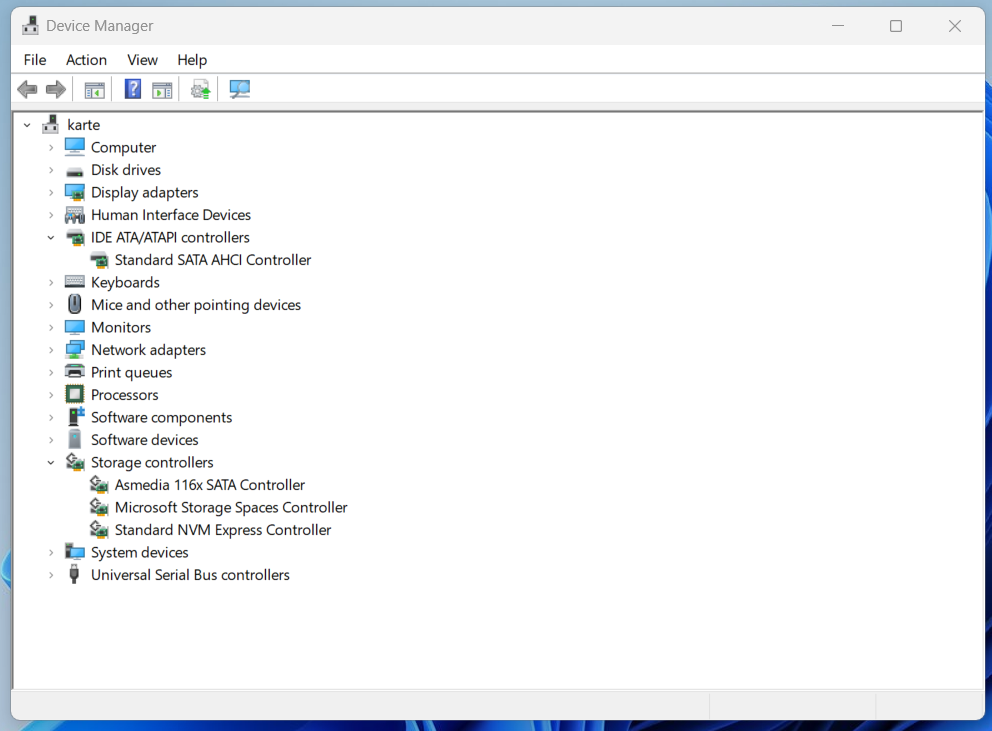

Wie gesagt, bei mir wurde die Karte vom Silverstone Tool nicht erkannt als sie als "Standard SATA AHACI Controller" drin war. Und jetzt sehe ich auf deinem screenshot die ist da standard mäßig eh drin? Nach dem Treiber ist die bei mir in Storage controllers als Asmedia 116x: Erst dann hat das Tool sie erkannt. Edit: Ich habe die Karte jetzt mal in ein Fujitsu D3633-S (PCIe Slot) gesteckt und wird in einem MX Linux live boot erkannt. Hintergrund für meine Frage war das ich sicher sein wollte das das mit dem flashen so stimmt. Das Problem ist nämlich das sie da wo ich sie verwenden will eben nicht erkannt wird. Sie sollte da rein: https://www.delock.de/produkt/41428/merkmale.html Nun habe ich diesen M.2 zu PCIe x16 Adapter in 3 Rechnern versucht. HP ProDesk 400 G5 und 600 G5 und in dem Fujitsu Board oben. Allerdings wird in diesem Adapter auch eine Intel I210-T NIC nicht erkannt. Diese funktioniert aber z.B. einwandfrei in diesem M.2 Key A+E zu PCIe x4 Adapter in den ProDesk's: https://www.amazon.de/dp/B0B75HZ1WR Die ASM1166 wird im A+E Key aber nicht erkannt? Auch diese M.2 Key M NIC geht in den ProDesk's: https://www.amazon.de/dp/B0C8239YD4 Das Delock Teil taugt wohl nix 😞

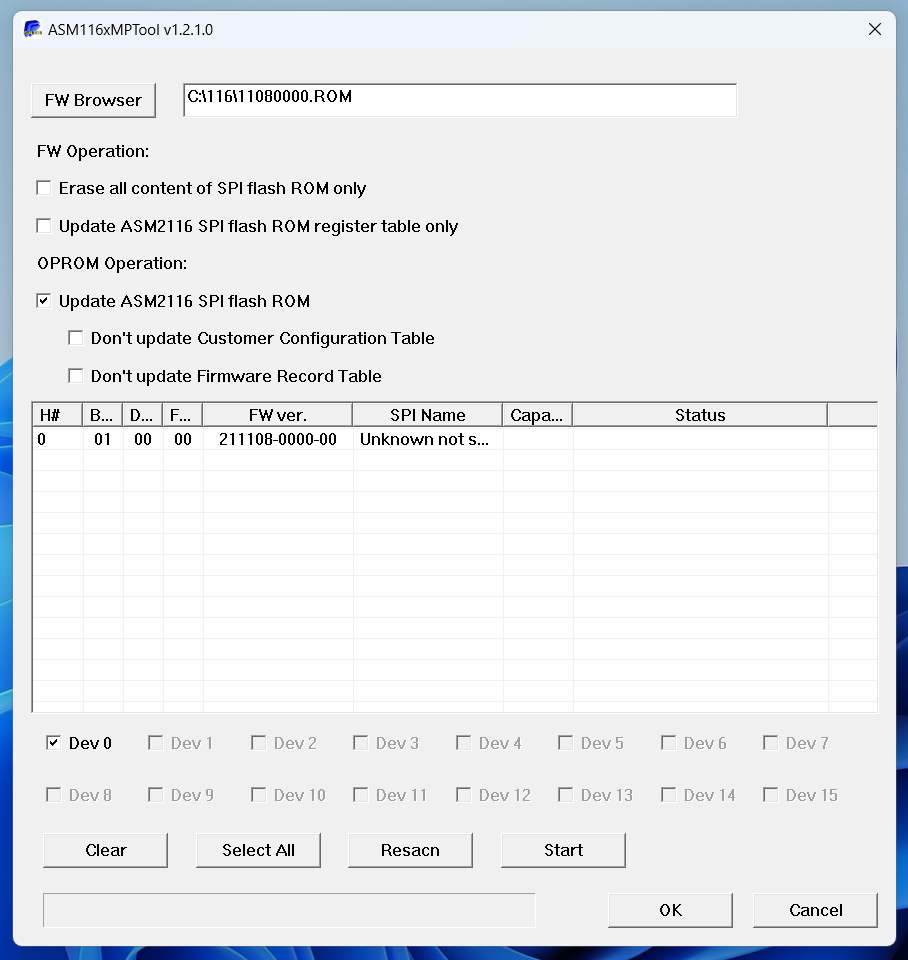

So, bin nun endlich mal dazu gekommen die Karten zu testen. Diese hier hatte ich bestellt: https://de.aliexpress.com/item/1005005588539712.html Gekommen sind die mit dem roten Kühlkörper. In meiner Workstation werden sie nicht erkannt. Also in ein Board mit Intel Q370 gesteckt. Dort werden sie nur als "Standard SATA AHACI Controller" erkannt und das SilverStone ROM Update tool findet sie nicht. Ich hab dann einen Windows 10 Treiber installiert (die Karten brauchen in 11 doch normal keinen Treiber?) und dann wird die Karte vom SilverStone tool erkannt. Nur nach dem flashen ist SPI Name immer noch Unknown (nach Neustart)?

Zwei x1 aber hinten offen :-)

Ich habe jetzt mal zwei 6 Port x4 ASM1166 beim Ali bestellt. Dauert natürlich bis die da sind. Werde dann berichten.

Hab noch nicht geschaut mit der Mellanox was ASPM betrifft. War erst mal nur ne Idee. Wird ja wohl oft verwendet. Ich hab mich an diese zwei Threads gehalten was den Durchsatz betrifft: Die SilverStone x4 ASM1166 ist halt nicht wirklich günstig. Es gibt auch ASM1166 x1? Die frage ist halt ob ich mit denen noch auf C7/C8 komme wenn ich diese in die x1 Slots stecke (sind übrigens hinten offen). Stecke ich sie in den x4 Slot komme ich ja leider auch nur noch auf C3. Hat jemand 16 SATA (6 onboard) plus eine 10G Netzwerkkarte am laufen und kommt auf C7/C8? Oder ist das Utopie?

Das ist ja blöd. Warum steht das nicht bei dem Empfehlungen dabei. Ja eine SilverStone ASM1166 habe ich auch gekauft (hat schon die neue Firmware). Die leider im PCIe 3.0 x16@x4 Slot auch für C3 sorgt bzw bei der ist ASPM aus in diesem Slot. Und auch wenn ich ASPM erzwinge bleibts bei C3. Stecke ich sie in den x16 Slot hab ich C7 (ohne Karten übrigens C8). Die Idee war eigentlich: PCIe 3.0 x16@x4 - 6 Port ASMedia ASM1166 SilverStone ECS06 PCIe 3.0 x16 - Mellanox MCX311A-XCBT PCIe 3.0 x1 - 2 Port JMicron JMB582 IOCrest SI-PEX40148 PCIe 3.0 x1 - 2 Port JMicron JMB582 IOCrest SI-PEX40148 Das Board ist ein Fujitsu D3417. Das hab ich in meinem TVHeadend Server mit PicoPSU mit 3.4 Watt IDLE am laufen. Hatte die ganze Zeit einen Dell Perc H310 8-Port RAID Controller (LSISAS2008 / LSI 9211-8i IT Firmware) drin von dem ich aufgrund des Verbrauches eigentlich weg wollte. Auch schlafen an diesem Controller die Platten nie.

Guten Morgen. Ich habe zwei 2 Port JMicron JMB582 IOCrest SI-PEX40148 gekauft da diese hier ja empfohlen werden. Aber ASPM könen die nicht? ~$ sudo lspci -vv | awk '/ASPM/{print $0}' RS= | grep --color -P '(^[a-z0-9:.]+|ASPM )' 02:00.0 SATA controller: JMicron Technology Corp. JMB58x AHCI SATA controller (prog-if 01 [AHCI 1.0]) LnkCap: Port #0, Speed 8GT/s, Width x1, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk- Sobald ich eine einstecke komme ich nur noch auf C3 und habe anstelle von 8.5 Watt dann 14.5 Watt.
