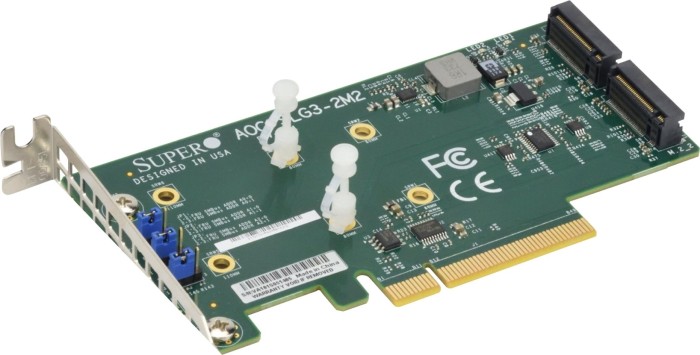

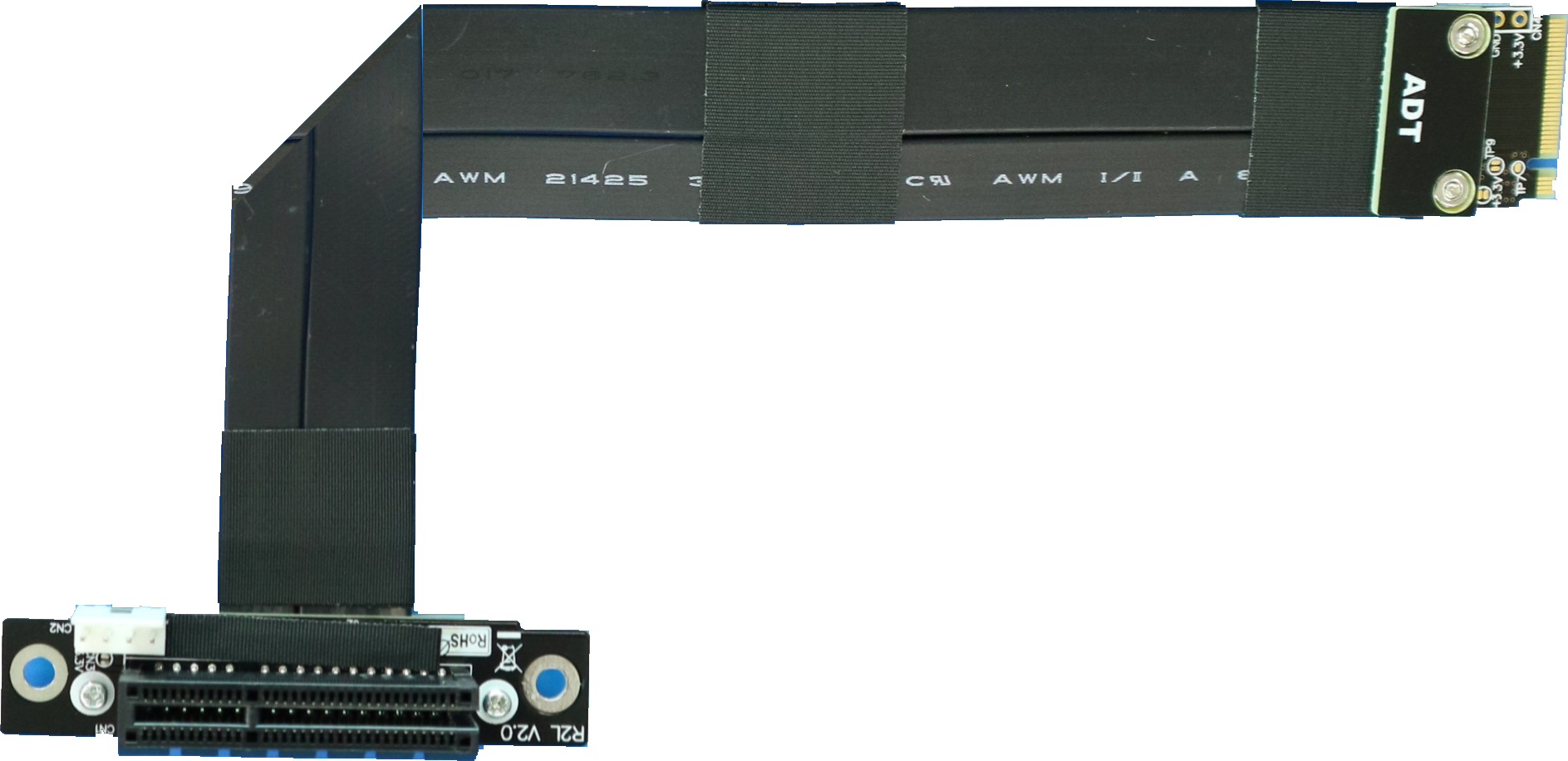

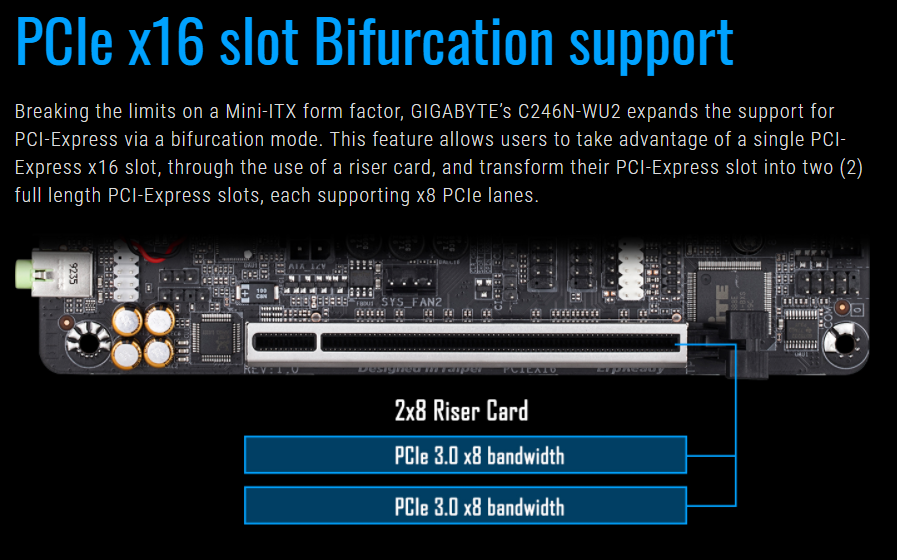

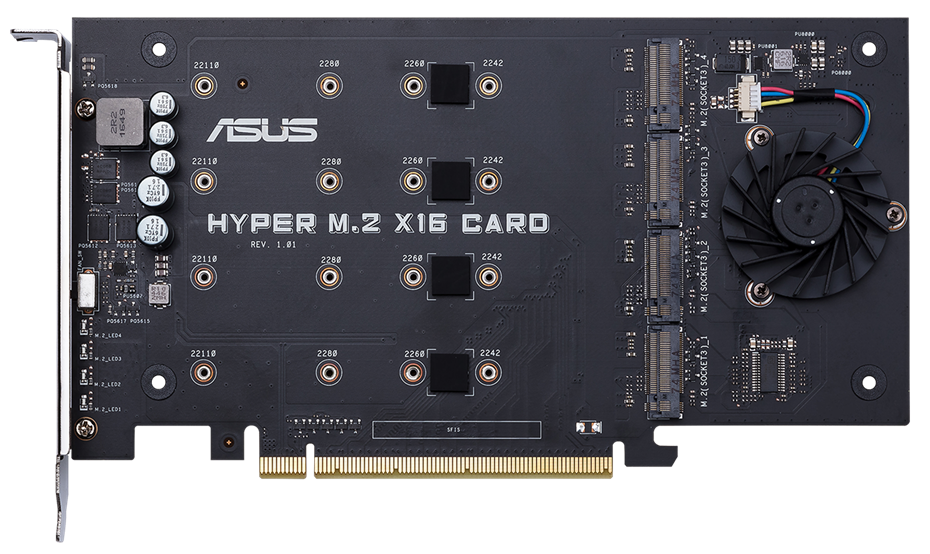

January 24, 20215 yr Community Expert In meinem 10 Zoll Rack findet kein Micro-ATX Board Platz und der PCIe Slot von meinem Mini-ITX Board ist bereits mit einer 10G Karte belegt. Nun der Plan: #1 M.2 PCIe Adapterkarte Es gibt Quad M.2 Adapterkarten mit integriertem Controller für 500 € aufwärts und welche für unter 100 €, die ein Board mit Bifurcation Support voraussetzen. Mein Gigabyte C246N-WU2 unterstützt glücklicherweise Bifurcation. Beispiele: Gigabyte CMT4034 ? € Asrock RB4M2 ? € IOCrest IO-PCE34M2-01 50 € Asus Hyper M.2 X16 40 € Allerdings steht bei meinem Board nicht 4x x4, sondern nur 2x x8 Support: Die einzige Karte mit zwei M.2 NVMe Slots, die ich finden kann ist die: Supermicro AOC-SLG3-2M2 #2 M.2 auf PCIe x4 Adapter ADT-Link bietet wohl die größte Sammlung an PCIe / M.2 Adapterkabeln. Während bei den meisten Quad Karten das R42NL gehen sollte, muss man für die Asus Quad M.2 Karte und die Supermicro Dual Karte wohl das R42SL nehmen (Foto bearbeitet): Jedenfalls käme man mit der Asus Karte und dem Adapterkabel gerade mal auf 60 €. Das wären >200 € weniger als die Synology E10M20-T1 kostet (und die ich nicht zum Laufen gebracht habe) und >100 € weniger als die QNAP QM2-2P10G1TA, die wegen ihrer PCIe 2.0 x4 Gesamtbandbreite schlicht keinen Sinn macht. Da ich bereits eine IOCrest IO-M2F585-5I verbaut habe, käme ich bei meinem Gigabyte C246N-WU2 damit auf: 13x SATA 3x M.2 NVMe 1x PCIe 3.0 x4 für die 10G Karte Das wäre schon ein Traum 😍 Dann drückt mir mal die Daumen, dass die Asus Karte läuft. Das Kabel habe ich auch schon bestellt 😅
May 5, 20242 yr @mgutt bist Du hier erfolgreich gewesen? Suche gerade nach einer Option mein MC12-LE0 Mainboard mit einer NVME Karte entsprechend zu erweitern. Da wäre es klasse zu wissen was Deine Tests ergeben haben
May 5, 20242 yr Community Expert 1 hour ago, wawibu said: Suche gerade nach einer Option mein MC12-LE0 Mainboard mit einer NVME Karte entsprechend zu erweitern. Da wäre es klasse zu wissen was Deine Tests ergeben haben Ich habe mir die Spezifikationen und das Handbuch (PDF) zu dem GIGABYTE MC12-LE0 (9MC12LE0MR-00) angesehen. Ich finde keinen schlüssigen Hinweis darauf, daß das Mainboard Bifurcation unterstützt. Im Handbuch PDF Seite 41 steht zwar, daß man das PCIe x4 I/O Rom dahingehend umstellen könnte: x16, x8x8, x8x4x4, x4x4x4x4 Aber das macht bei einem x4 Slot keinen Sinn. Bei dem x16 Slot, bei dem es SInn machen würde, steht nur, daß man den Disablen oder Enbalen kann. Sollte das Mainboard bei dem x16 Slot Bifurcation beherrschen, hat man das gut versteckt. Zu Bifurcation selber: wo ist das Problem? Wenn das Mainboard & CPU Bifurcation beherrschen: aktivieren, passende Steckkarte rein und dann die Devices (adptiert) anschließen, die man will/braucht/passen. Natürlich muß man beim Adaptieren darauf achten, daß die Kabel/Platinen nicht die Signale nicht zu sehr gestört/verschliffen werden.
May 5, 20242 yr 6 minutes ago, DataCollector said: Im Handbuch PDF Seite 41 steht zwar, daß man das PCIe x4 I/O Rom dahingehend umstellen könnte: x16, x8x8, x8x4x4, x4x4x4x4 Aber das macht bei einem x4 Slot keinen Sinn. Bei dem x16 Slot, bei dem es SInn machen würde, steht nur, daß man den Disablen oder Enbalen kann. Sollte das Mainboard bei dem x16 Slot Bifurcation beherrschen, hat man das gut versteckt. Ja das ist im Handbuch ziemlich doof beschrieben. Im BIOS ist es dann so, dass die Bifurcation beim x16 Slot eingestellt werden kann. Habe mir die Asus Karte mal bestellt. Denke das wird damit dann klappen. Werde entsprechend berichten
May 5, 20242 yr Community Expert 1 hour ago, wawibu said: Ja das ist im Handbuch ziemlich doof beschrieben. Im BIOS ist es dann so, dass die Bifurcation beim x16 Slot eingestellt werden kann. Habe mir die Asus Karte mal bestellt. Denke das wird damit dann klappen. Werde entsprechend berichten Ich habe mir für Bifurcation Tests eine Noname Karte über ebay geholt. https://www.ebay.de/itm/355483464912 die ca. 17 Euro war es mir wert, zu testen ob das Mainboard das (im Handbuch unerwähnte Bifurcation) beherrscht, weil ich im UEFI/BIOS sowas sah. Erfolgreich: https://forums.unraid.net/topic/159527-asus-prime-z690-p-d4-csm-90mb18p0-m0eayc-messung/?do=findComment&comment=1407701
