February 12, 20224 yr Author 3 hours ago, DataCollector said: Wie und womit hast Du das gemacht? Dremel 😅

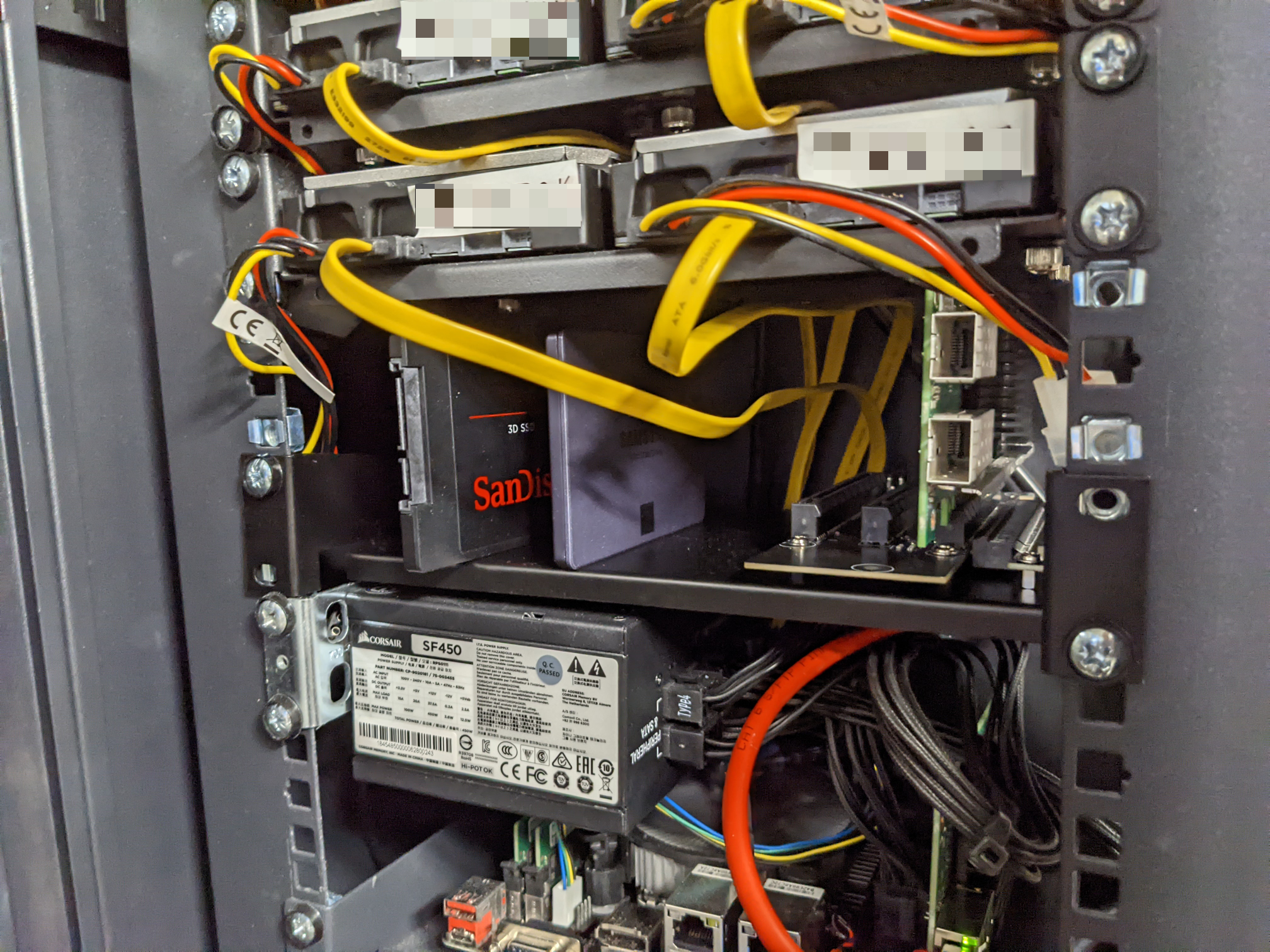

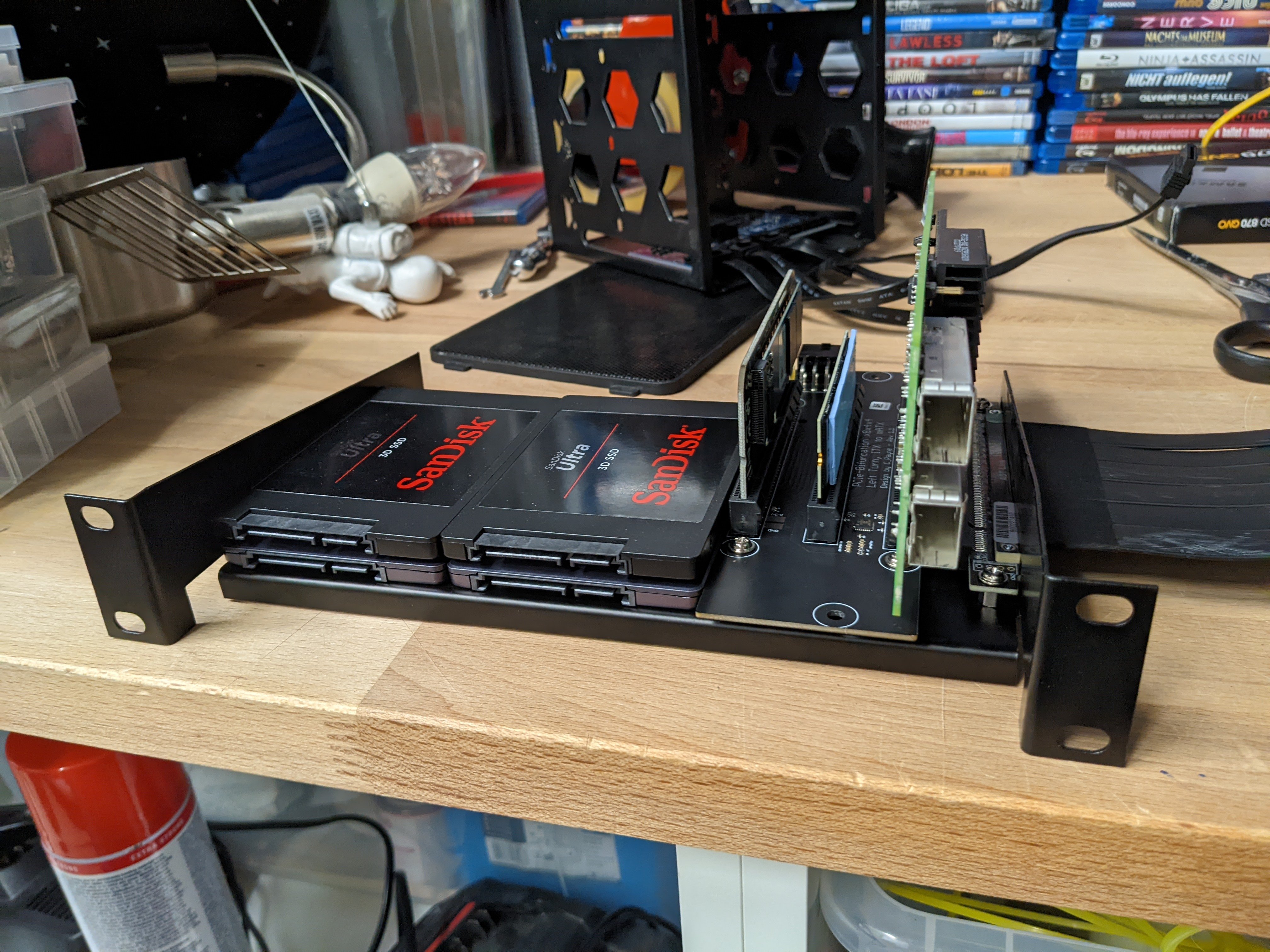

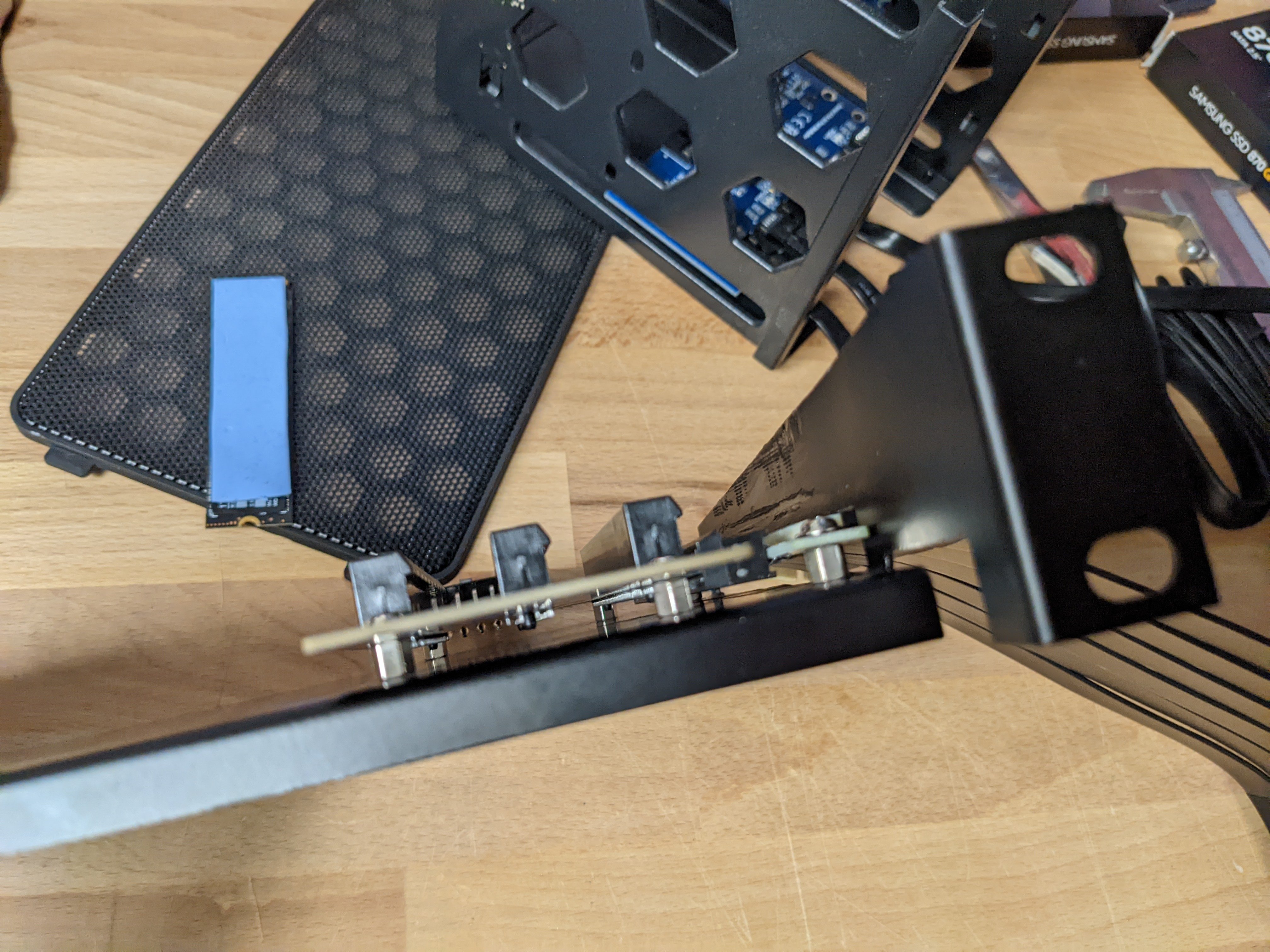

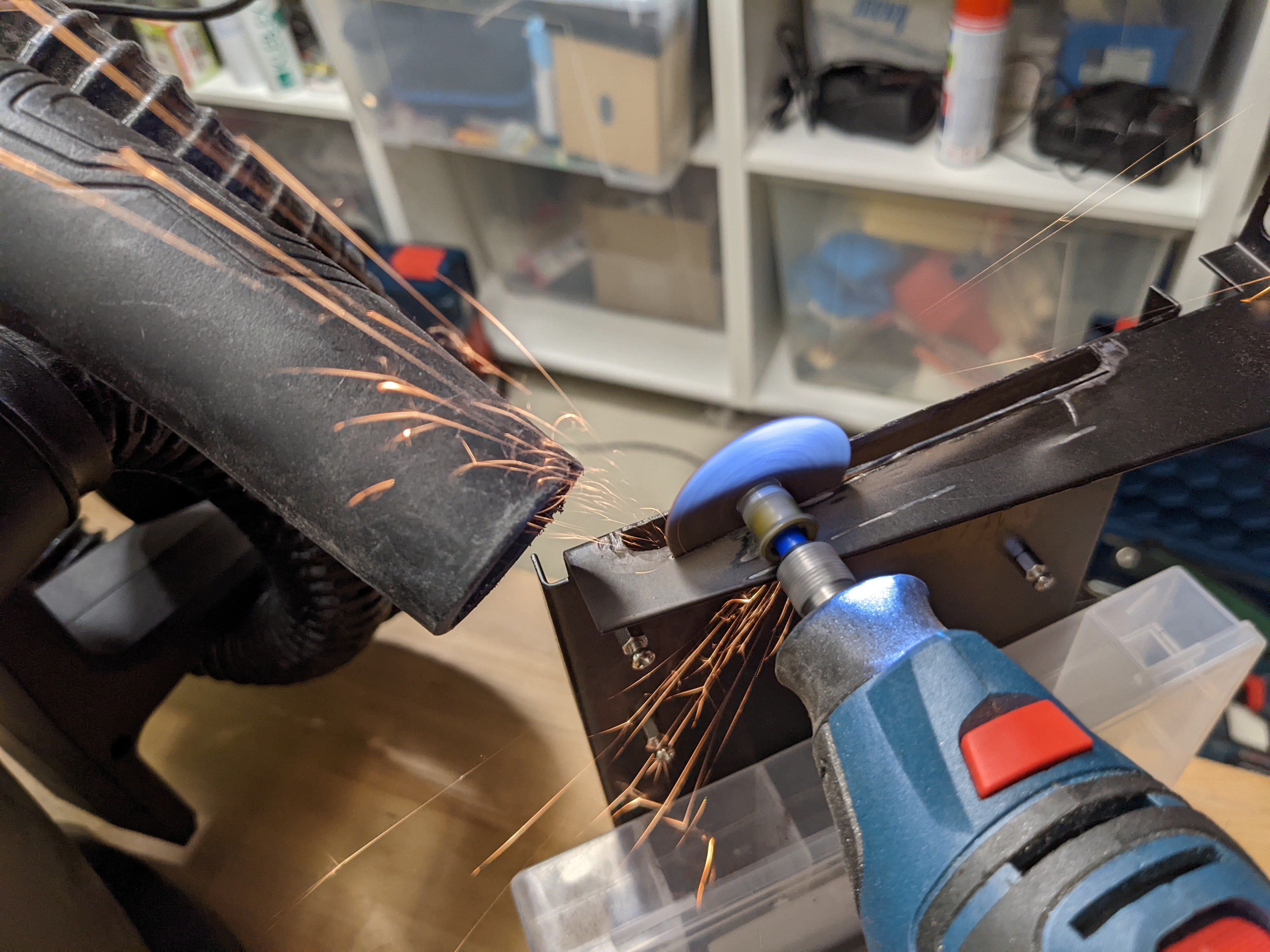

February 13, 20224 yr Author So der Fachboden ist fertig. Erst mal ein "Actionfoto" für @DataCollector 😁 Ich habe auch noch Mainboard-Abstandhalter für das PCIe-Verlängerungskabel verbaut, weil der Zug nach unten mir doch zu viel Druck auf die Bifurcation-Karte verursachte: Ja und so würde das dann schlussendlich bestückt aussehen (für die zweite M.2 fehlt mir noch der Adapter): Wie ich die 2.5 Zoll schlussendlich fest mache, weiß ich noch gar nicht. Klett?! 🤷♂️ Hatte auch schon gedacht, das ich von unten M2 Schrauben befestige und die SSD mit den Löchern da drauf "stecke" (die Gewinde der SSD sind M3). Allerdings müsste ich dann echt perfekt bohren, weil da Null Toleranz wäre.
February 13, 20224 yr Hallo @mgutt 3 hours ago, mgutt said: So der Fachboden ist fertig. Erst mal ein "Actionfoto" für @DataCollector 😁 Danke! 3 hours ago, mgutt said: Wird vor das 10 Gehäuse nicht recht eng eine Tür geschloßen? Passt der Biegeradius der SFP Kabel da noch? Ich schätze mal bis zum Verschraubungswinkel sind das kaum 3cm? 3 hours ago, mgutt said: Wie ich die 2.5 Zoll schlussendlich fest mache, weiß ich noch gar nicht. Auf den Bildern sah mir der Platz vowischen 2,5"SSD und Adapterplatine sehr eng aus. Wenn doch noch ein paar Millimeter frei sind (also die Breite eines 5,25" PC schachtes) , könnte man https://www.icydock.de/goods.php?id=197 in Betracht ziehen und das Ding am linken 10" Blech und oder unten anschrauben.
February 13, 20224 yr 3 hours ago, mgutt said: Wie ich die 2.5 Zoll schlussendlich fest mache, weiß ich noch gar nicht. Andere Idee: Du hast nach oben ja sowieso Platz, wegen der SFP Karte. Die SSD vielleicht senkrecht anbringen.

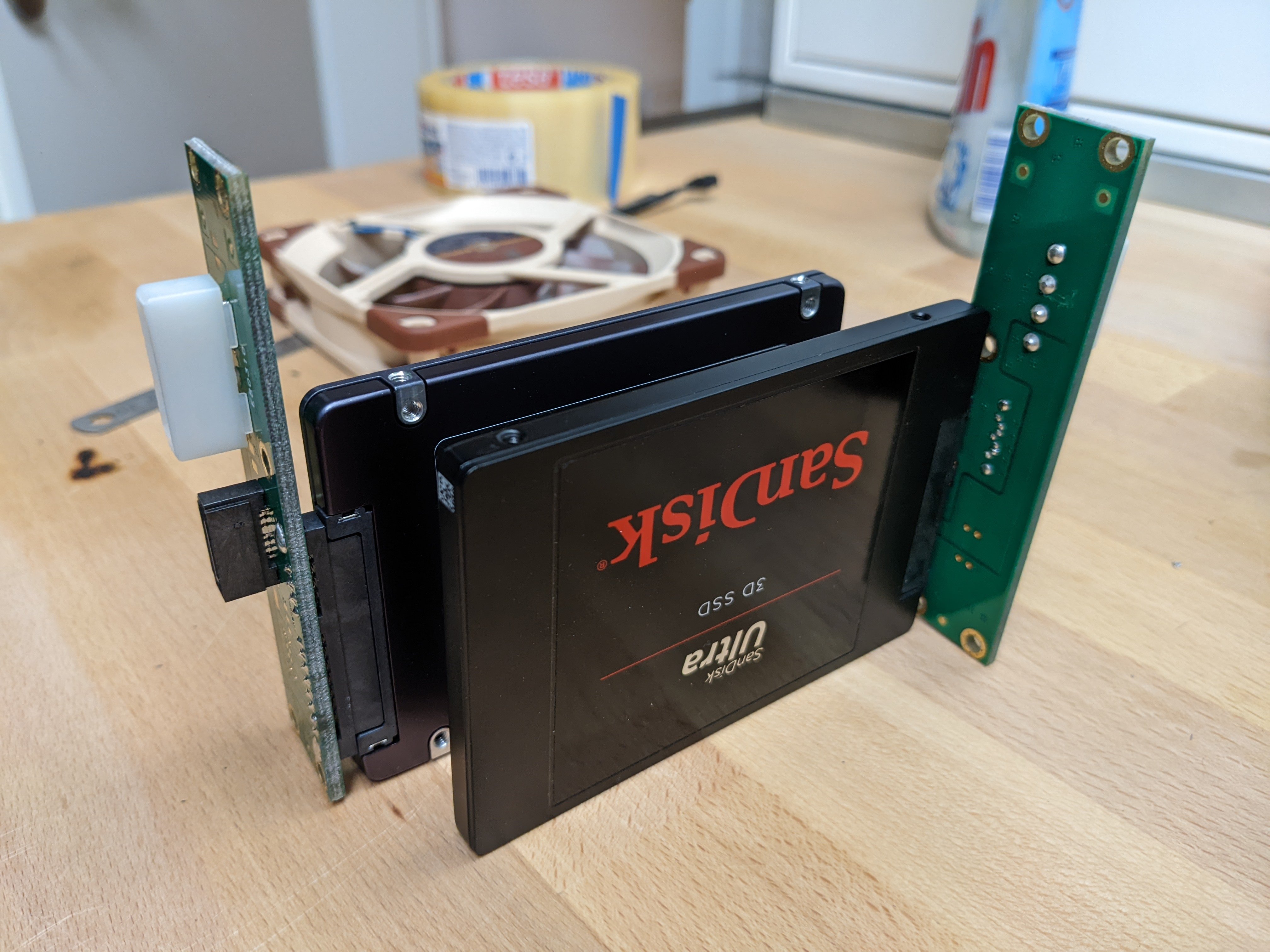

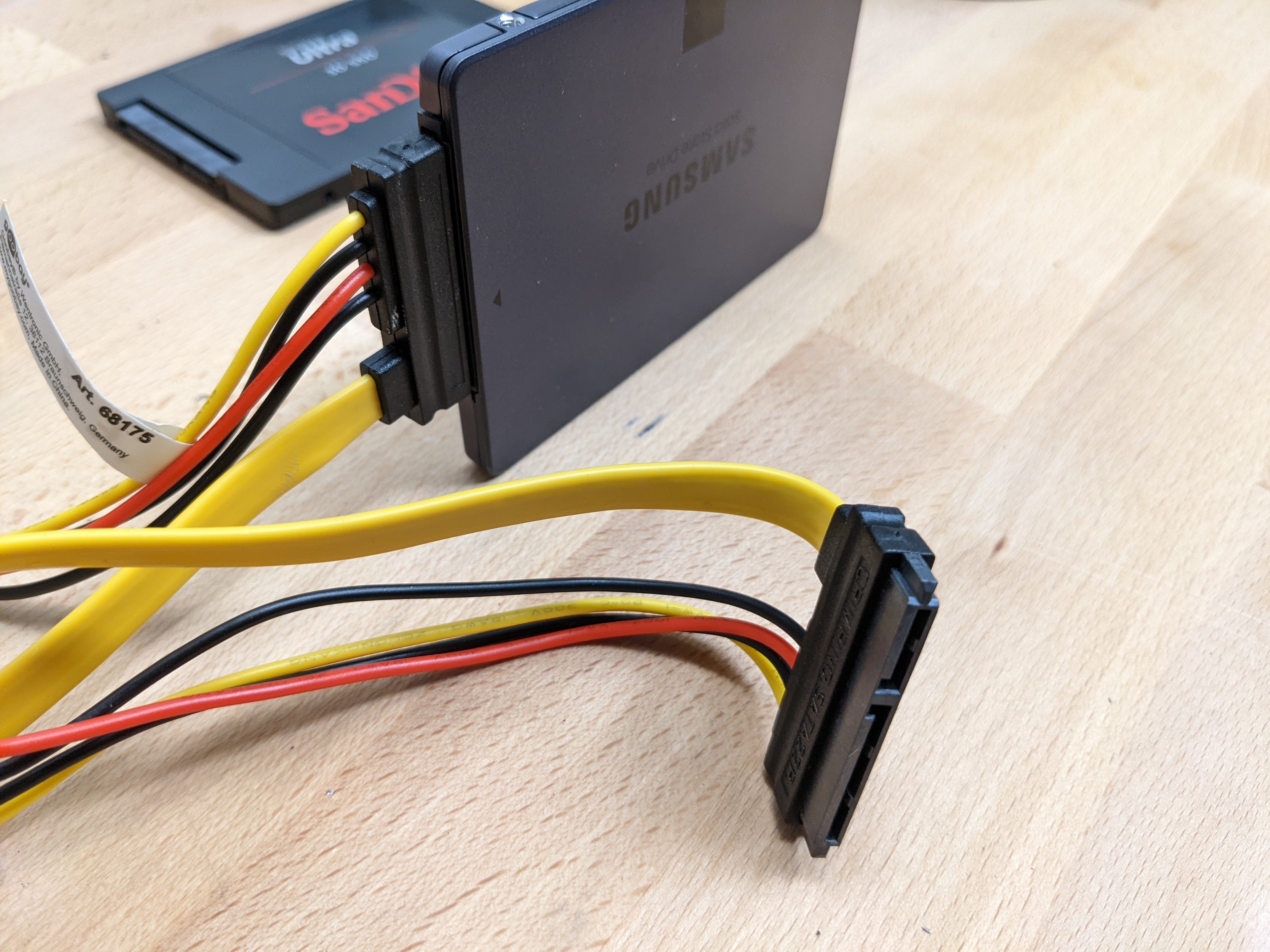

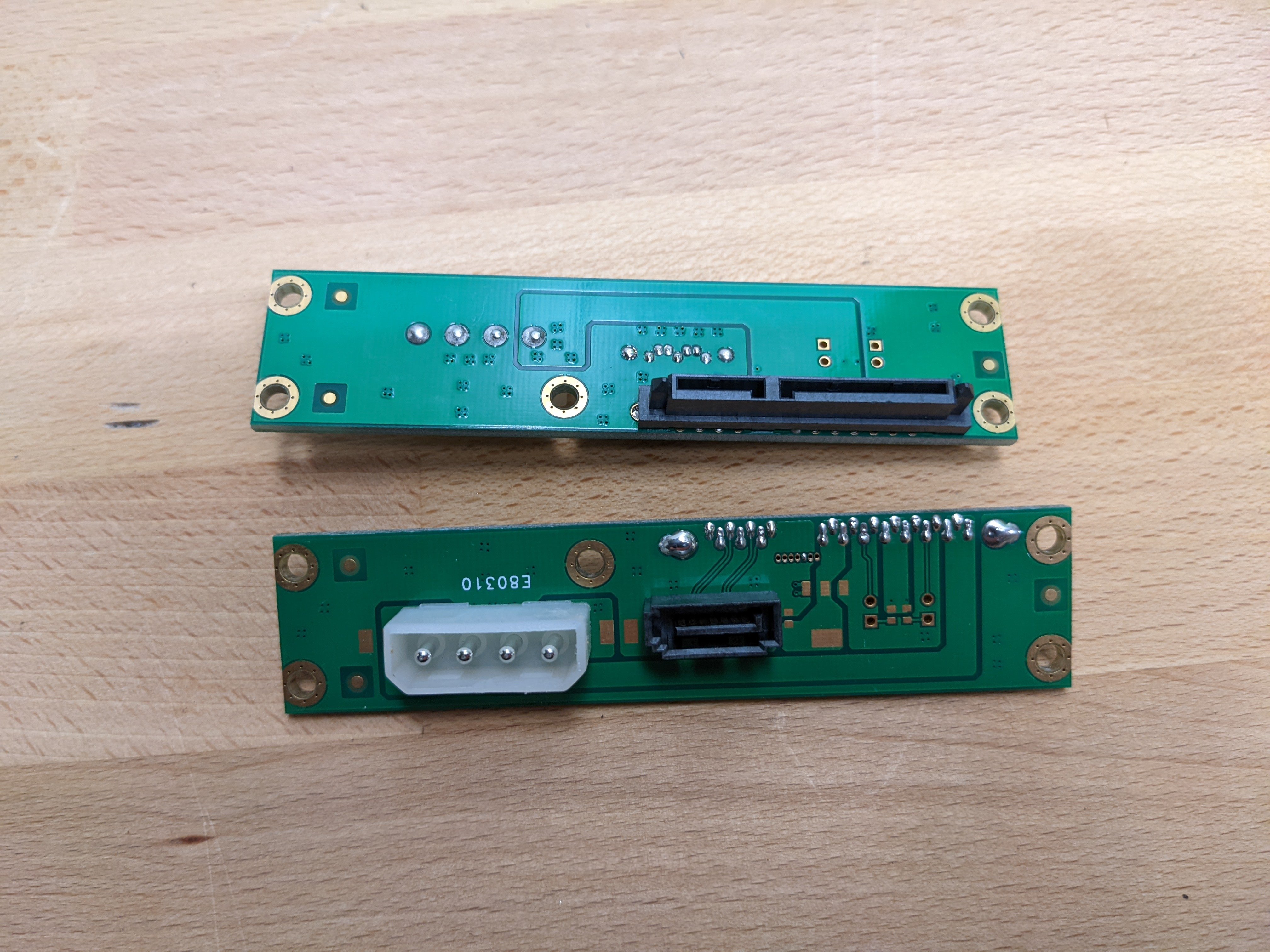

February 13, 20224 yr Author 35 minutes ago, DataCollector said: Ich schätze mal bis zum Verschraubungswinkel sind das kaum 3cm? Ne da ist massig Platz. 8cm ab dem Montagewinkel bis zur Tür und die SFP Karte ist ja sogar leicht nach innen versetzt. 33 minutes ago, DataCollector said: Die SSD vielleicht senkrecht anbringen Manchmal komme ich mir echt dumm vor 🤦 😂 Kurze Probe: Da kam mir dann auch gleich die Idee diese Backplane-Adapter in eine selbst gedrucktes Gehäuse zu packen: Doch leider sind die deutlich höher als eine 2.5 Zoll Platte: Das wäre schon ziemlich cool. Dann müsste ich die nur reinschieben und die Kabel wären hinten fest montiert. EDIT: Andere Idee. Ich mach das Gehäuse so, dass ich das Kabel darin befestigen kann: Das hat ja so eine "Fuge". Da könnte man bestimmt was umsetzen, dass der deswegen festklemmt.
February 13, 20224 yr Hallo @mgutt 1 hour ago, mgutt said: Manchmal komme ich mir echt dumm vor 🤦 😂 Freut mich, wenn ich auch mal was zurueckgeben kann. Bisher musste ich ja auch Dein Wissen und Ideen zurück greifen. 1 hour ago, mgutt said: Kurze Probe: Da scheint sogar noch ca. 1cm Platz zu sein. 1 hour ago, mgutt said: Doch leider sind die deutlich höher als eine 2.5 Zoll Platte: Das wäre schon ziemlich cool. Dann müsste ich die nur reinschieben und die Kabel wären hinten fest montiert. vielleicht ist hier etwas interessantes https://www.ebay.de/itm/114792678813 oder wenn man die Beckwinkel wegflext und die Plattenhalter beschafft.... https://www.ebay.de/itm/254810522394 Hier müßte man wohl doch etwas viel Hand anlegen/flexen: https://www.ebay.de/itm/124947173208 1 hour ago, mgutt said: EDIT: Andere Idee. Ich mach das Gehäuse so, dass ich das Kabel darin befestigen kann: Das hat ja so eine "Fuge". Da könnte man bestimmt was umsetzen, dass der deswegen festklemmt. Alternativ Du steckst die Kabel doch von vorne und hast durch die Kabelfürhung von hinten seitlich an den SSD vorbei nach vorne sofort auch etwas "Luft". Dann brauchst Du Dir nur ein paar senkrechte Haltestege zu basteln (Bleckwinkel aus dem Baumarkt?).
February 13, 20224 yr Author 34 minutes ago, DataCollector said: Alternativ Du steckst die Kabel doch von vorne Ja klar. Das geht immer. Aber cool wäre nur reinschieben. 34 minutes ago, DataCollector said: oder wenn man die Beckwinkel wegflext und die Plattenhalter beschafft.... https://www.ebay.de/itm/254810522394 Verbraucht die Backplane A3C40086493 nicht extra Strom? Ich möchte möglichst keine zusätzlichen Verbraucher.
February 13, 20224 yr 5 minutes ago, mgutt said: Verbraucht die Backplane A3C40086493 nicht extra Strom? Ich möchte möglichst keine zusätzlichen Verbraucher. Ich habe mir mal so einen Rahmen (nicht genau den) gebraucht gekauft, Leider ist er zu verbogen angekommen und wurde von mir ohne geneuare Inspektion dann entsorgt. Bezogen auf dieses Angebot: Es sind Chips auf der Backplane, aber abgesehen von der Steuerung von LEDs und anderen grundlegenden Logiken/Verwaltungen ist da meines Wissens nichts aktives drauf. Die SAS Connectoren werden einfach zu den SSD Anschlüßen durchgereicht, der Strom kommt von den Powerconnectoren (und wird eben über die LED Logik geleitet). Es ist kein Expander auf der Backplane verbaut. Der 8er Rahmen sollte eigentlich 2 Stück dieser Platine enthalten: https://www.2nd-source.de/komponenten/boards/a3c40086493/fujitsu-4x-sff-sas-backplane-board-t1320-m1-a3c40086493/10253 https://it-parts24.de/extension-box-8x-2-5-sff-hdd-backplane-a3c40086493-primergy-tx300-rx350-s7-s8-tx2540-m1 https://www.topserverparts.com/Fujitsu-SAS-Backplane-4x25-TX150-S6-TX200-TX300-A3C40086493 Schau Dir die Bilder an. Viel Strom verbrauchnde Elektronik sehe ich nicht. Die Elkos werden vermutlich zur Spannungsstabilisierung im Stromversorgungskreis sitzen. Sollte Dir der STromverbrauch der LEDsteuerung schon zuviel sein wäre der Adapter wirklich nichts für Deinen Anwndungszweck. Andererseits kann es im Fehlerfalle recht interessant sein, wenn man die Aktivität einer SSD auch anhand einer LED abschätzen kann. Ich kann Dir da nichts garantieren, da ich den Rahmen selber nicht habe/einsetze. Wie man an dem Bild in der zweiten Abbildung erahnen kann, scheinen die abzuflexenden Haltewinkel wohl optional zu sein, Vielleicht lassen die sich sogar abschrauben. Das wäre ja noch praktischer und der Dremel kann in seinem Täschchen bleiben Stellt sich nur die Frage nach den HDD Rahmen, die man dann noch finden müßte. SAS Reverse Breakout Kabel sind zwar nicht oft zu finden, aber es ibt sie auch. War auch nur so als Idee gedacht.
February 13, 20224 yr Author Naja für das Geld könnte ich das durchaus mal probieren und messen, aber ich befürchte dass das eh zu breit wird.

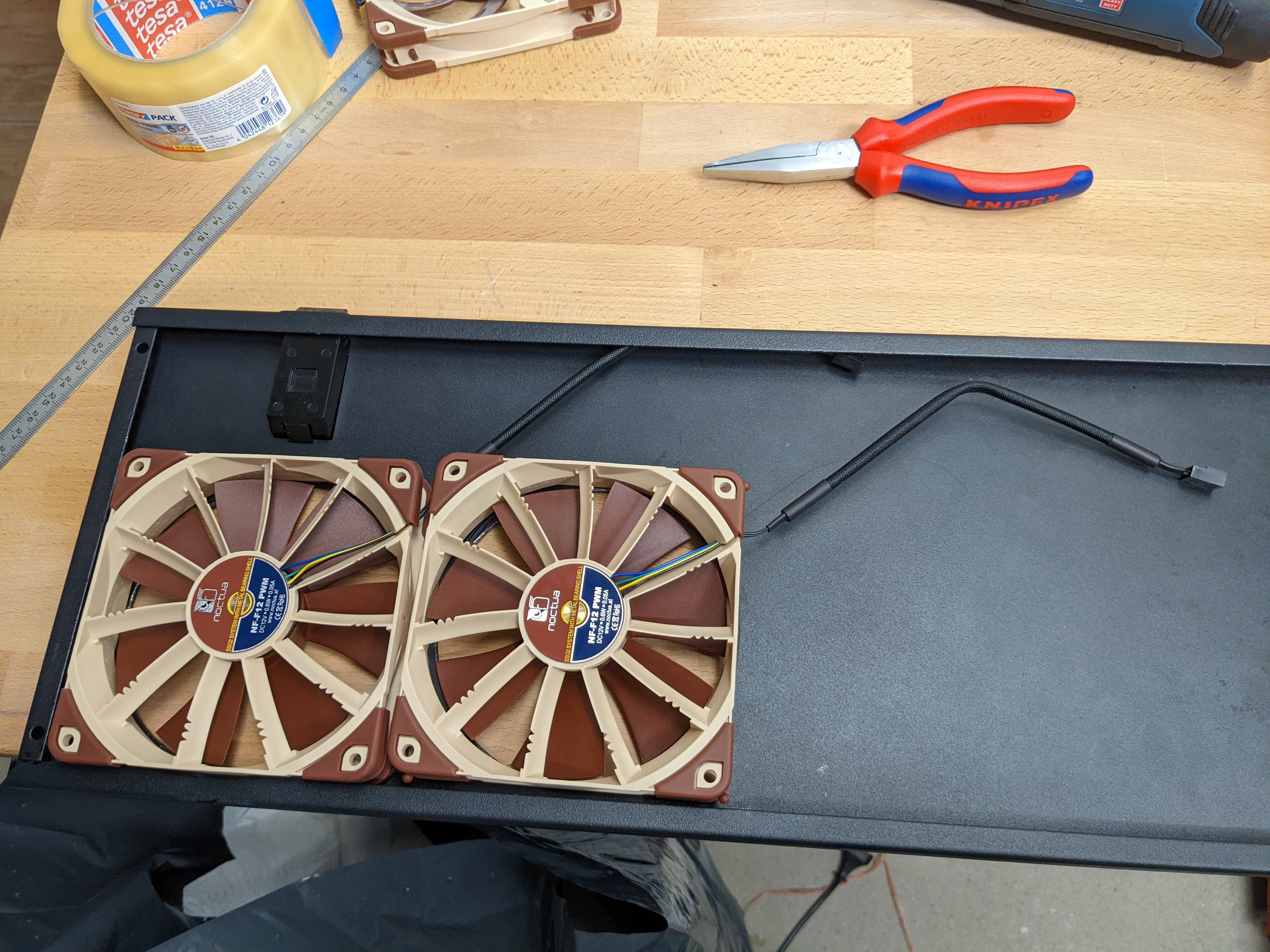

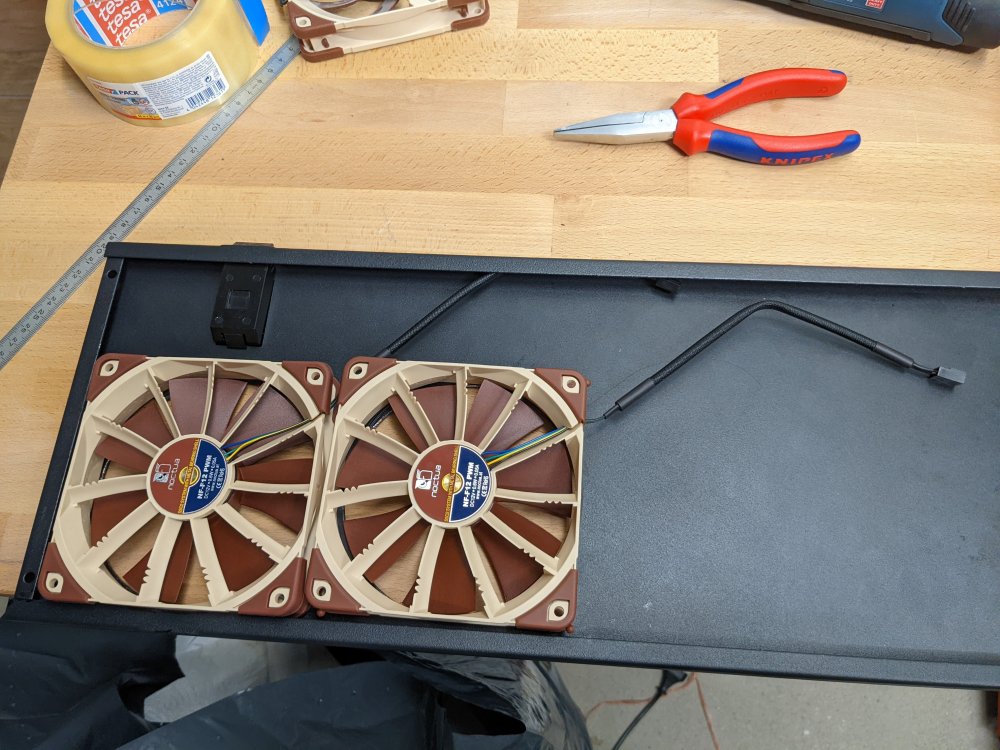

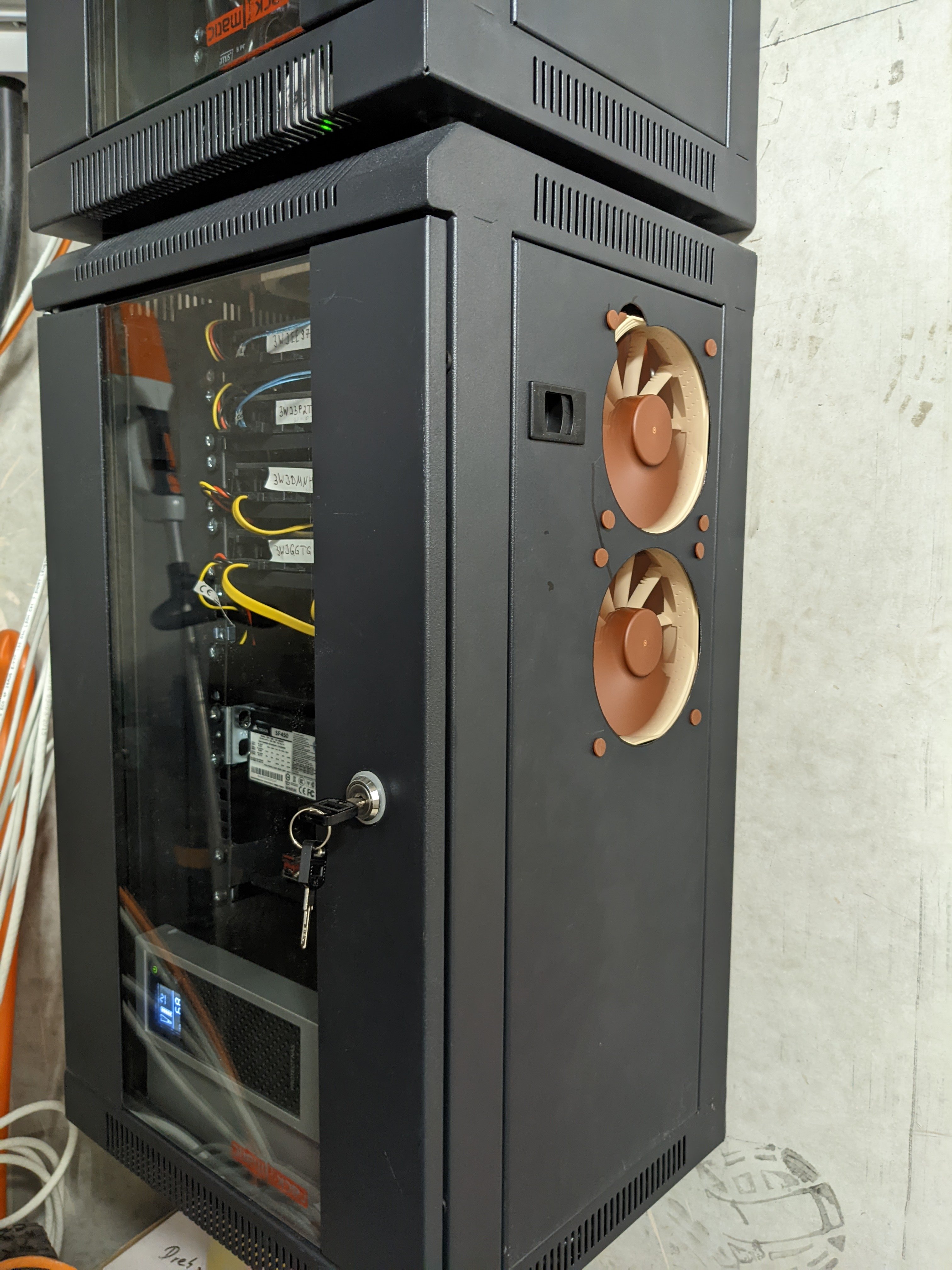

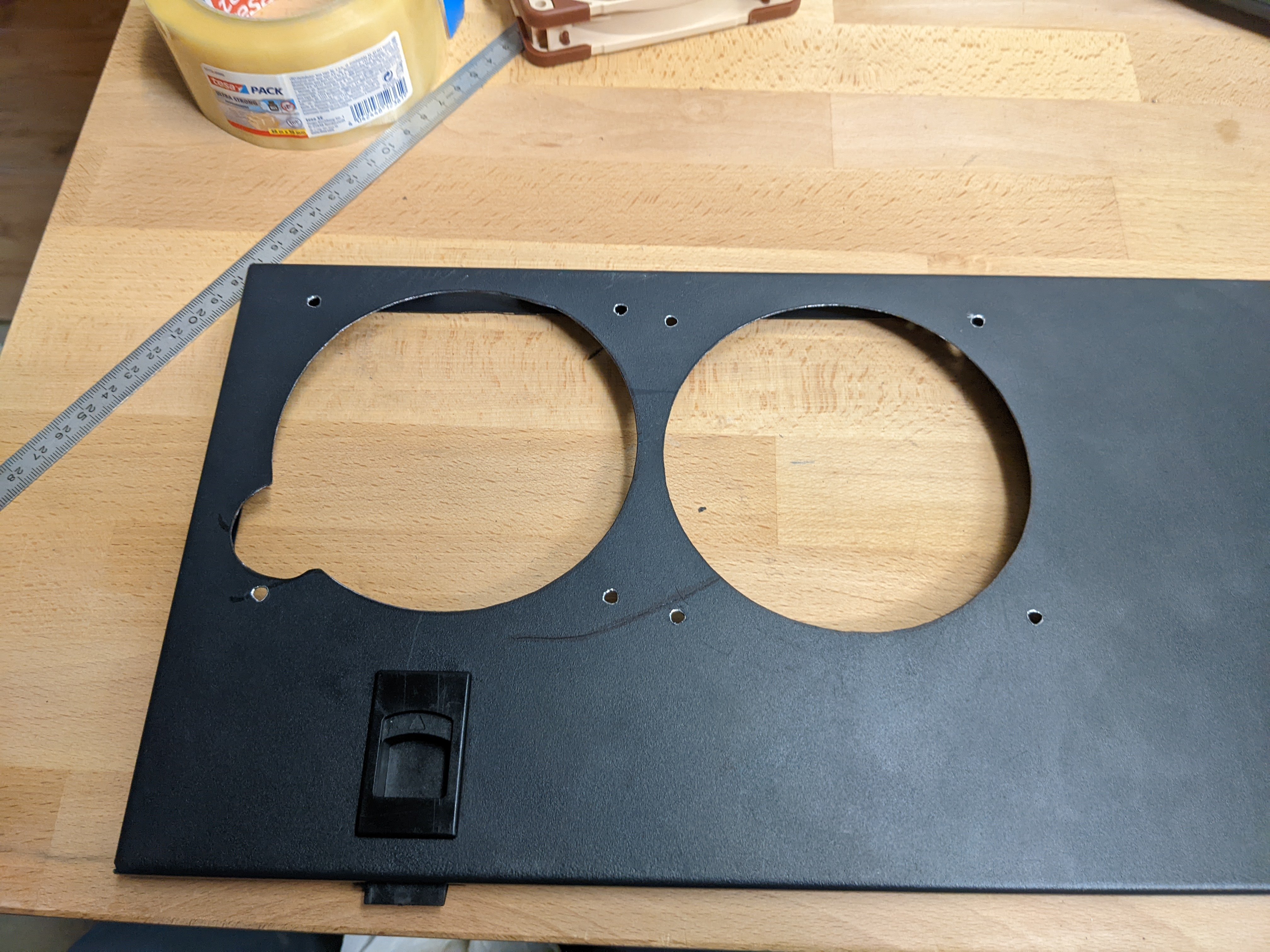

February 14, 20224 yr Author Leider hat die Bosch Lochsäge total geeiert, so dass die Löcher leicht versetzt sind, aber muss ja keinen Schönheitspreis gewinnen: Neue Belüftung direkt an der Seitenwand befestigt:
February 15, 20224 yr 21 hours ago, mgutt said: Neue Belüftung direkt an der Seitenwand befestigt: Oha... das erhört den Stromverbrauch Gute Arbeit!
February 15, 20224 yr Author 22 minutes ago, i-B4se said: Oha... das erhört den Stromverbrauch Tatsächlich nicht, ich habe einen Noctua NF-A15 HS-PWM mit 1.56W gegen zwei Noctua NF-F12 PWM mit jeweils 0.6W ersetzt 😁
February 18, 20224 yr Sehr cool gemacht!!! Sieht Klasse aus und wenn es deinen Zweck entsprechend erfüllt ist alles richtig gemacht. Ich hab hier auch ein Rack rumstehen, aber ist nicht in Verwendung. Ich warte noch auf das Kleingeld für meine 10GB Netzwerk-Upgrades. Derzeit sind meine Unraid in Fractal Design Gehäusen verbaut Define R7 und Define R5 glaube ich, dass die so heißen Schallgedämmt fast lautlos. Statt Notcua Lüfter habe ich, da Masse im Business-Bereich wesentlich günstiger zu bekommen waren, Arctic PWM PST Lüfter verbaut. Beide Server extrem Leise und Stabil, einzig mein Kabelmanagement mit den mittlerweile 3 HBAs sieht verwerflich aus. Ich hab ein 19" Rack hier, werde aber da mir dein Aufbau extrem gefällt ggf. doch noch ein 10" besorgen. Basteln tue ich für mein Leben gern. Egal ob Elektro-Bastelei oder mit Staub und Dreck. Meine Leidenschaft und Beruf sind aber IT, laut meinen Bekannten trennen sich bei denen Welten, wenn ich sage was ich alles selbst mache 🙂 Ich würde für mich persönlich an den Seiten aber Staubschutzfilter installieren / montieren. Staubt eh alles immer so schnell zu..
March 1, 20224 yr Author Oha, was ist da los. Server diese Nacht gecrasht Mar 1 01:00:22 thoth kernel: BUG: unable to handle page fault for address: ffffffffffffff73 Mar 1 01:00:22 thoth kernel: #PF: supervisor read access in kernel mode Mar 1 01:00:22 thoth kernel: #PF: error_code(0x0000) - not-present page Mar 1 01:00:22 thoth kernel: PGD 400e067 P4D 400e067 PUD 4010067 PMD 0 Mar 1 01:00:22 thoth kernel: Oops: 0000 [#1] SMP PTI Mar 1 01:00:22 thoth kernel: CPU: 0 PID: 28719 Comm: shfs Tainted: G U W 5.10.28-Unraid #1 Mar 1 01:00:22 thoth kernel: Hardware name: Gigabyte Technology Co., Ltd. C246N-WU2/C246N-WU2-CF, BIOS F2c 09/16/2020 Mar 1 01:00:22 thoth kernel: RIP: 0010:d_walk+0x85/0x200 Mar 1 01:00:22 thoth kernel: Code: 45 31 ff 44 89 e0 49 89 ed 83 e0 01 89 44 24 1c 49 8b 95 a0 00 00 00 4c 89 eb 48 8d 83 a0 00 00 00 48 39 c2 0f 84 90 00 00 00 <f6> 82 73 ff ff ff 20 4c 8d aa 70 ff ff ff 4c 8b 32 75 75 4c 8d 42 Mar 1 01:00:22 thoth kernel: RSP: 0018:ffffc9000bcdbe20 EFLAGS: 00010207 Mar 1 01:00:22 thoth kernel: RAX: ffff8881492395a0 RBX: ffff888149239500 RCX: 0000000000000000 Mar 1 01:00:22 thoth kernel: RDX: 0000000000000000 RSI: ffffc9000bcdbe98 RDI: ffff88815cef5d18 Mar 1 01:00:22 thoth kernel: RBP: ffff88815cef5cc0 R08: ffff888149239558 R09: 0000000000000000 Mar 1 01:00:22 thoth kernel: R10: ffff8881411ab400 R11: ffff888140e37b30 R12: 000000000147d032 Mar 1 01:00:22 thoth kernel: R13: ffff888149239500 R14: ffff88815cef5d58 R15: 0000000000000000 Mar 1 01:00:22 thoth kernel: FS: 00001464558ce700(0000) GS:ffff88902c200000(0000) knlGS:0000000000000000 Mar 1 01:00:22 thoth kernel: CS: 0010 DS: 0000 ES: 0000 CR0: 0000000080050033 Mar 1 01:00:22 thoth kernel: CR2: ffffffffffffff73 CR3: 0000000140cb6004 CR4: 00000000003706f0 Mar 1 01:00:22 thoth kernel: DR0: 0000000000000000 DR1: 0000000000000000 DR2: 0000000000000000 Mar 1 01:00:22 thoth kernel: DR3: 0000000000000000 DR6: 00000000fffe0ff0 DR7: 0000000000000400 Mar 1 01:00:22 thoth kernel: Call Trace: Mar 1 01:00:22 thoth kernel: ? read_seqbegin.constprop.0+0xf/0xf Mar 1 01:00:22 thoth kernel: shrink_dcache_parent+0x47/0x119 Mar 1 01:00:22 thoth kernel: vfs_rmdir+0x7f/0xe0 Mar 1 01:00:22 thoth kernel: do_rmdir+0xcd/0x14a Mar 1 01:00:22 thoth kernel: do_syscall_64+0x5d/0x6a Mar 1 01:00:22 thoth kernel: entry_SYSCALL_64_after_hwframe+0x44/0xa9 Mar 1 01:00:22 thoth kernel: RIP: 0033:0x1464b79a82d7 Mar 1 01:00:22 thoth kernel: Code: 73 01 c3 48 8b 0d b9 6b 0d 00 f7 d8 64 89 01 48 83 c8 ff c3 66 2e 0f 1f 84 00 00 00 00 00 0f 1f 44 00 00 b8 54 00 00 00 0f 05 <48> 3d 01 f0 ff ff 73 01 c3 48 8b 0d 89 6b 0d 00 f7 d8 64 89 01 48 Mar 1 01:00:22 thoth kernel: RSP: 002b:00001464558cdc38 EFLAGS: 00000246 ORIG_RAX: 0000000000000054 Mar 1 01:00:22 thoth kernel: RAX: ffffffffffffffda RBX: 0000000000000000 RCX: 00001464b79a82d7 Mar 1 01:00:22 thoth kernel: RDX: 00001464558cdc60 RSI: 00001464558cdc60 RDI: 00001464406e6750 Mar 1 01:00:22 thoth kernel: RBP: 00001464558cdd10 R08: 0000000000000001 R09: 00376b7369642f74 Mar 1 01:00:22 thoth kernel: R10: 00001464405e0f30 R11: 0000000000000246 R12: 0000000017319e62 Mar 1 01:00:22 thoth kernel: R13: 00001464400008f8 R14: 000000000046aab0 R15: 0000000000000000 Mar 1 01:00:22 thoth kernel: Modules linked in: md4 sha512_ssse3 sha512_generic cmac cifs libarc4 xt_CHECKSUM ipt_REJECT nf_reject_ipv4 ip6table_mangle ip6table_nat iptable_mangle nf_tables bluetooth ecdh_generic ecc tun veth xt_nat xt_tcpudp macvlan xt_conntrack xt_MASQUERADE nf_conntrack_netlink nfnetlink xt_addrtype iptable_nat nf_nat nf_conntrack nf_defrag_ipv6 nf_defrag_ipv4 br_netfilter xfs md_mod kvmgt vfio_mdev mdev i915 iosf_mbi drm_kms_helper drm intel_gtt agpgart syscopyarea sysfillrect sysimgblt fb_sys_fops ip6table_filter ip6_tables iptable_filter ip_tables x_tables ixgbe mdio e1000e igb i2c_algo_bit x86_pkg_temp_thermal intel_powerclamp coretemp wmi_bmof kvm crct10dif_pclmul crc32_pclmul crc32c_intel ghash_clmulni_intel aesni_intel crypto_simd cryptd glue_helper rapl intel_cstate nvme i2c_i801 i2c_smbus intel_uncore i2c_core nvme_core ahci wmi intel_pch_thermal video libahci ie31200_edac backlight thermal acpi_pad button fan [last unloaded: kvm_intel] Mar 1 01:00:22 thoth kernel: CR2: ffffffffffffff73 Mar 1 01:00:22 thoth kernel: ---[ end trace 65b08d8892fd1769 ]--- Mar 1 01:00:22 thoth kernel: RIP: 0010:d_walk+0x85/0x200 Mar 1 01:00:22 thoth kernel: Code: 45 31 ff 44 89 e0 49 89 ed 83 e0 01 89 44 24 1c 49 8b 95 a0 00 00 00 4c 89 eb 48 8d 83 a0 00 00 00 48 39 c2 0f 84 90 00 00 00 <f6> 82 73 ff ff ff 20 4c 8d aa 70 ff ff ff 4c 8b 32 75 75 4c 8d 42 Mar 1 01:00:22 thoth kernel: RSP: 0018:ffffc9000bcdbe20 EFLAGS: 00010207 Mar 1 01:00:22 thoth kernel: RAX: ffff8881492395a0 RBX: ffff888149239500 RCX: 0000000000000000 Mar 1 01:00:22 thoth kernel: RDX: 0000000000000000 RSI: ffffc9000bcdbe98 RDI: ffff88815cef5d18 Mar 1 01:00:22 thoth kernel: RBP: ffff88815cef5cc0 R08: ffff888149239558 R09: 0000000000000000 Mar 1 01:00:22 thoth kernel: R10: ffff8881411ab400 R11: ffff888140e37b30 R12: 000000000147d032 Mar 1 01:00:22 thoth kernel: R13: ffff888149239500 R14: ffff88815cef5d58 R15: 0000000000000000 Mar 1 01:00:22 thoth kernel: FS: 00001464558ce700(0000) GS:ffff88902c200000(0000) knlGS:0000000000000000 Mar 1 01:00:22 thoth kernel: CS: 0010 DS: 0000 ES: 0000 CR0: 0000000080050033 Mar 1 01:00:22 thoth kernel: CR2: ffffffffffffff73 CR3: 0000000140cb6004 CR4: 00000000003706f0 Mar 1 01:00:22 thoth kernel: DR0: 0000000000000000 DR1: 0000000000000000 DR2: 0000000000000000 Mar 1 01:00:22 thoth kernel: DR3: 0000000000000000 DR6: 00000000fffe0ff0 DR7: 0000000000000400 Wobei der noch knapp eine Stunde weiter lief: Mar 1 02:05:54 thoth emhttpd: read SMART /dev/sdc Mar 1 19:26:59 thoth kernel: microcode: microcode updated early to revision 0xde, date = 2020-05-25

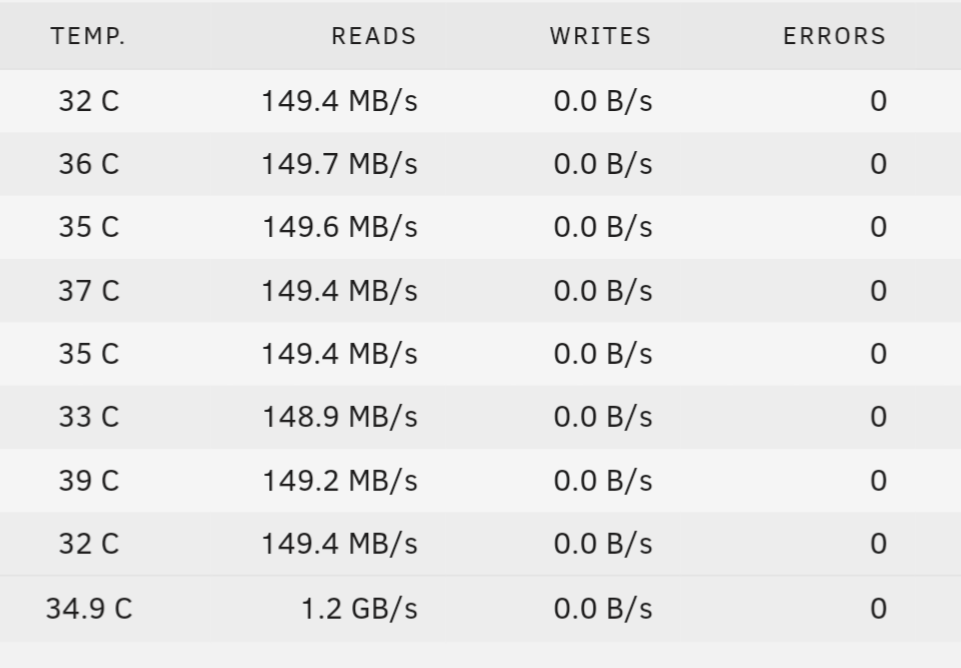

March 2, 20224 yr Ich muß zugeben, abgesehen davon, dass sich da ein Problem versteckt, kann ich aus dem Ausschnitt nicht erkennen, wo man überhaupt suchen sollte. Ich muß noch VIEL zu unraid und Linux lernen! 😅 In jedem Fall: Viel Erfolg bei der Behebung des Problem!
March 4, 20224 yr On 3/1/2022 at 7:32 PM, mgutt said: C246N-WU2/C246N-WU2-CF, BIOS F2c 09/16/2020 Ich habe gesehen, dass du aktuell die BIOS Version F2c installiert hast. Laut Gigabyte wird die Version F2 empfohlen. https://www.gigabyte.com/Motherboard/C246N-WU2-rev-10/support#support-dl-bios Interessant ist nur, dass F2c von der Nummerierung eigentlich das Neuere sein müsste, allerdings das F2 vom Veröffentlichungsdatum her das Neuere ist. Wie siehst du das? Kann es sein, dass deine Probleme damit behoben werden können?
March 4, 20224 yr Author 3 hours ago, Anym001 said: Kann es sein, dass deine Probleme damit behoben werden können? Der Server lief ja viele Monate ohne Probleme (und läuft ja jetzt auch). Da bin ich eher zurückhaltend was BIOS Updates anbelangt. Ich warte also erstmal ab.
March 6, 20224 yr On 2/13/2022 at 4:54 PM, mgutt said: Ja und so würde das dann schlussendlich bestückt aussehen (für die zweite M.2 fehlt mir noch der Adapter): Da hab eich doch gerade etwas interessantes für Nachahmer (PCIe Bifurcation Riser Card - x8x4x4) bei ebay gefunden https://www.ebay.de/itm/133733719047
March 6, 20224 yr Author Die Karte ist auch von C Payne. Er bietet da verschiedene an: https://c-payne.com/ Die mit den 2x M.2 habe ich nicht genommen, weil man dann wirklich nur M.2 verbauen kann.
March 6, 20224 yr 11 minutes ago, mgutt said: https://c-payne.com/ Den Link kannte ich noch nicht. Danke. Ich schaue aus Interesse, weil ich überlege einen x16 in 2x8 zu splitten (Mainboard ist einstellbar x8x4x4 oder x8x8). Aber ich will da dennoch eine FullProfil Karte einsetzen (Adaptect SAS Kontroller mit 24 Ports). Deshalb werde ich in die Höhe gehen müssen. Aber dnan den zweiten x8 irgendwie zu einer LowProfil-Karte abzweigen. Elektrisch mit einem flex Riserkabel kein Problem, aber die die Befestigung im 4HE Gehäuse ohne andere PCIe Slots daneben zu opfern, da rätsel ich noch.
March 6, 20224 yr Author 5 minutes ago, DataCollector said: Mainboard ist einstellbar x8x4x4 oder x8x8 Und die Konfiguration bezieht sich nicht auf vorhandene Slots? Weil du kannst keine Slots mit einem Bifurcation Adapter aufteilen, wenn die Aufteilung bereits auf dem Board selbst passiert (glaube ich).
March 6, 20224 yr On 4/14/2021 at 5:45 PM, mgutt said: CPU: Xeon E-2146G mit Boxed Kühler vom i3-9100 (der vorher verbaut war) RAM: 64GB ECC NT: Corsair SF450 Platinum LAN: 10G QNAP Karte HDD: 126TB bestehend aus 1x 18TB Ultrastar (Parität) und 7x 18TB WD Elements (Ultrastar White Label) Cache: 1TB WD 750N NVMe M.2 SSD USV: AEG Protect NAS quer auf Gummifüßen A Bei 8 stehenden HDDs liegt der Verbrauch im Leerlauf bei 23W: Laut Intel Seite steht da: Verlustleistung (TDP) 80 W Wie schaffst du es, mit dem Prozessor auf so ne niedrige Leistungsaufnahme zu kommen? Und wie finde ich nen passenden Prozessor, wenn ich nach der TDP nicht gehen kann?
