froschmonaut Posted December 13, 2021 Share Posted December 13, 2021 (edited) Hallo ich nutze jetzt Mal die Chance hier im Forum um meinen. Server nach einem Neuaufbau vorzustellen. Mein Server: Gehäuse: Cube Container (Marke und Modell leider Unbekannt) mit Windowmod Mainboard: Asus Z9PE-D8 WS CPU: 2x Intel Xeon E5-2697v2 RAM: Kingston 128gb DDR3 ECC Grafikkarte 1: onBoard Grafikkarte 2: AMD Radeon R9 295x2 SSD: 6x SATA 128gb Netzteil: Corsair HX1000w Zusatzgeräte: Cardreader 3,5" WLAN: Asus PCIE IDE: Delock IDE Controller Kühlsystem: CPU: 2x EKWB Velocity GPU: EKWB 295x2 Kühler Pumpe: EKWB mit AGB Radiator: 2x ALPHACOOL CORA Cape HF 1042 Tubing: EKWB 16/10 Softtubing Schwarz Frontlüfter: LianLi 120mm Dank der Wasserkühlung ist mein Server jetzt nahezu lautlos! Bilder folgen Demnächst. Edited December 13, 2021 by froschmonaut Quote Link to comment
froschmonaut Posted February 19, 2022 Author Share Posted February 19, 2022 So ich wollte mal wieder nen kleines upgrade zu meinem Server machen. Neuerungen: - Neues Gehäuse im XXL Format: Chieftec AR-2000-B - 8x Arctic F9 PRO TC Lüfter - Erweiterung des Radiator auf Alphacool Cape Cora 3242 (160x42x5cm) - update der Verschlauchung Quote Link to comment
MartinG Posted February 20, 2022 Share Posted February 20, 2022 On 12/13/2021 at 9:53 PM, froschmonaut said: Bilder folgen Demnächst. Nur damit Du mal eine Rückmeldung bekommst: wir warten auf Bilder 1 1 Quote Link to comment
ich777 Posted February 20, 2022 Share Posted February 20, 2022 On 12/13/2021 at 9:53 PM, froschmonaut said: EKWB mit AGB DDC oder D5? Häng zur sicherheit noch eine 2. Pumpe rein in dein System... Wie steuerst du die Lüfter? Bin auch schon sehr gespannt... On 12/13/2021 at 9:53 PM, froschmonaut said: Mainboard: Asus Z9PE-D8 WS Das hatte ich früher auch aber nur ohne WS... EDIT: Noch was gefunden: Click Quote Link to comment
speedycxd Posted February 20, 2022 Share Posted February 20, 2022 (edited) Eine Wasserkühlung in einem Server? Ok kann man machen, aber mir wäre das glaube ich zu Riskant. Ich hatte in einem Desktop PC mal ein leck gehabt beim CPU Kühler. Ist allerdings schon lange her. Das war ein System von Innovatek. Edited February 20, 2022 by speedycxd Quote Link to comment
froschmonaut Posted February 20, 2022 Author Share Posted February 20, 2022 - Pumpen hab ich 2 Aquastream XT Ultimate eingebaut (Reihenschaltung um den Druck in dem großen system zu erhöhen) - das sind "TC" Lüfter die steuern sich dank einem Temperatur Sensor selber Quote Link to comment

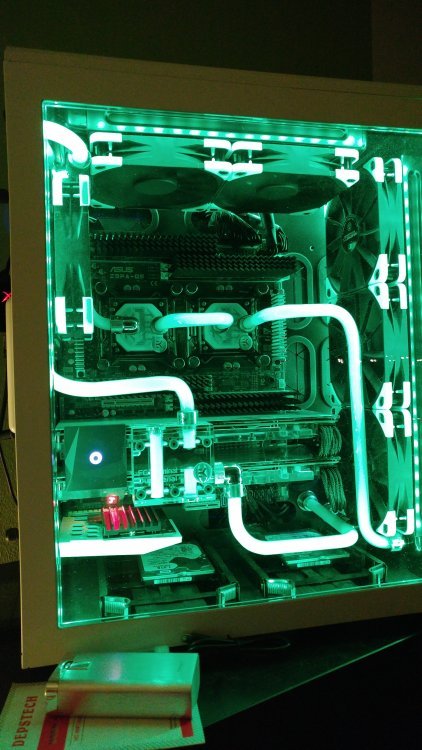

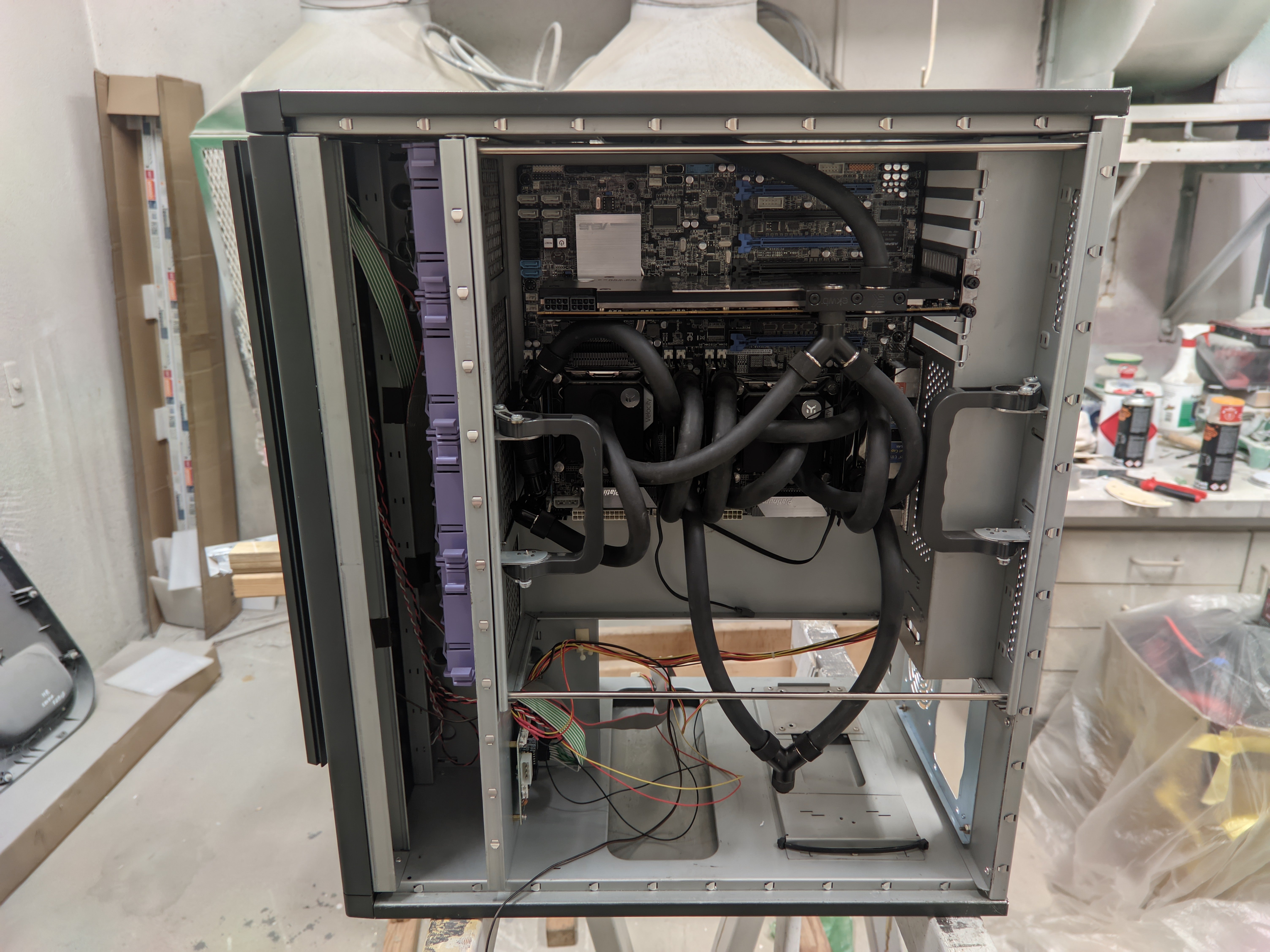

froschmonaut Posted February 20, 2022 Author Share Posted February 20, 2022 Hier ist schon mal ein Bild vom Aufbau aber leider nicht mehr aktueller stand der Aufbau ist schon viel weiter. Quote Link to comment
froschmonaut Posted February 20, 2022 Author Share Posted February 20, 2022 Ich hab zu meinem Tower auch eine Frage zu unraid und zwar ist es möglich ein pcie gerät z.b. eine WLAN Karte an eine vm direkt durchzuschleifen? Quote Link to comment
RiDDiX Posted February 20, 2022 Share Posted February 20, 2022 2 hours ago, froschmonaut said: Ich hab zu meinem Tower auch eine Frage zu unraid und zwar ist es möglich ein pcie gerät z.b. eine WLAN Karte an eine vm direkt durchzuschleifen? Ja musst im BIOS IMMOU Gruppen aktivieren und dann unter Tools -> System Devices im Unraid die VMs binden. Dann nochmal neustarten und schwups solltest du diese durchreinen können. Ansich schicker Aufbau, aber da habe ich doch lieber Kabelsalat als Schlauchsalat im Server Quote Link to comment
ich777 Posted February 20, 2022 Share Posted February 20, 2022 2 hours ago, froschmonaut said: Aufbau ist schon viel weiter. Warte mal, jetzt seh ich es erst, kühlst du den RAM auch? 🙈 Will nur anmerken das dies nichts bringt und rein ästhetisch ist... 😉 Die Y adapter sind die drehbar? Würd dir empfehlen das du im Server nichts drehbares verbaust. Hab auch schon oft mit dem Gedelanken gespielt eine Wakü im Server zu verbauen. Sind alles acetal blöcke oder? 2 hours ago, froschmonaut said: 2 Aquastream XT Ultimate Den Druck bringst mit einer auch leicht zusammen, die sind für sowas wie dein vorhaben ideal. Quote Link to comment
froschmonaut Posted February 20, 2022 Author Share Posted February 20, 2022 Ich habe bei der Kühlung folgendes berücksichtigt alles was ich wasserkühlen kann wird auch wassergekühlt. Das heißt der RAM wird auch gekühlt Ich finde das einfach geil, auch wenns nur für meinen Kopf ist Quote Link to comment
froschmonaut Posted February 20, 2022 Author Share Posted February 20, 2022 Wo kann man im Asus BIOS nach dem "immou Gruppen" suchen? Mein BIOS ist übrigens nur englisch leider Quote Link to comment
Bengon Posted February 20, 2022 Share Posted February 20, 2022 (edited) Die sind in Unraid unter Werkzeuge/Tools und dann Systemgeräte,aber vorher im Bios Immou aktivieren Edited February 20, 2022 by Bengon Quote Link to comment
MartinG Posted February 20, 2022 Share Posted February 20, 2022 2 hours ago, froschmonaut said: Ich habe bei der Kühlung folgendes berücksichtigt alles was ich wasserkühlen kann wird auch wassergekühlt. Das heißt der RAM wird auch gekühlt Spannungswandler? Quote Link to comment
froschmonaut Posted February 20, 2022 Author Share Posted February 20, 2022 Wenn mir jemand sagt wo ich passende kühler für Spannungswandler und Chipsätze bekomme werden die auch unter Wasser gesetzt. Aber wo finde ich die Einstellung im BIOS? Quote Link to comment
Bengon Posted February 20, 2022 Share Posted February 20, 2022 Das hängt vom Bios ab,bei meinem MSI B460 ist es unter "advanced CPU" Konfiguration Quote Link to comment

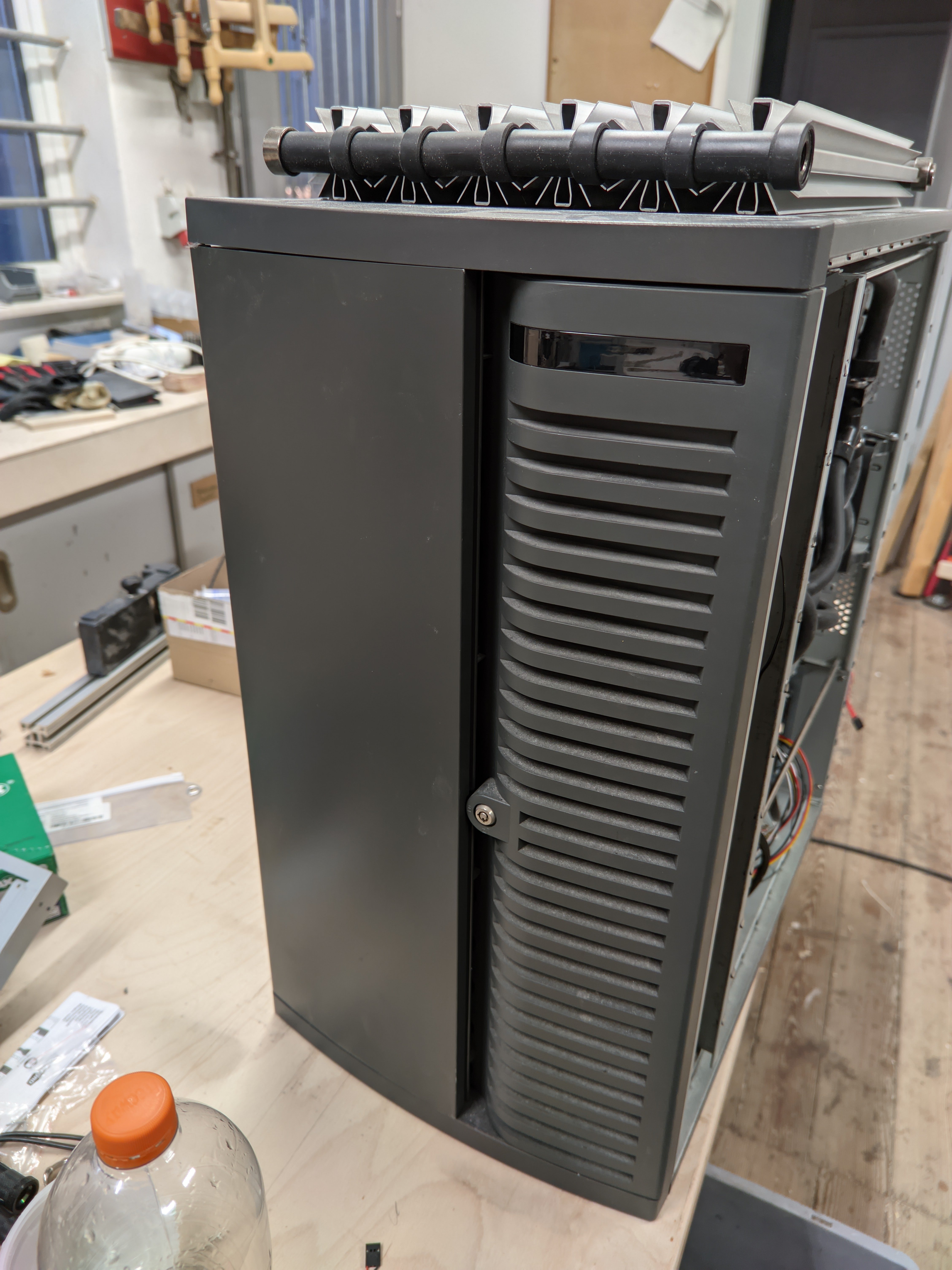

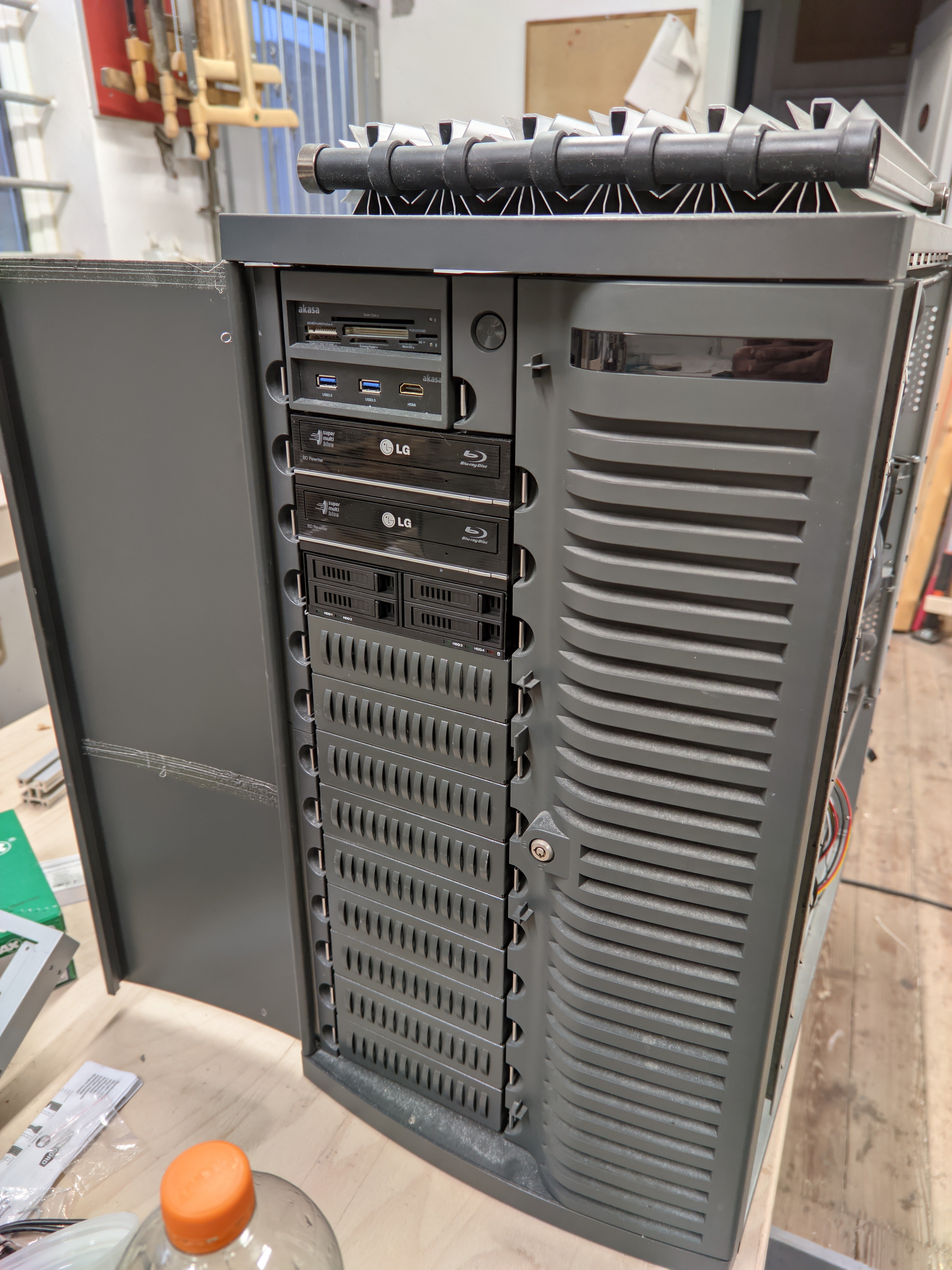

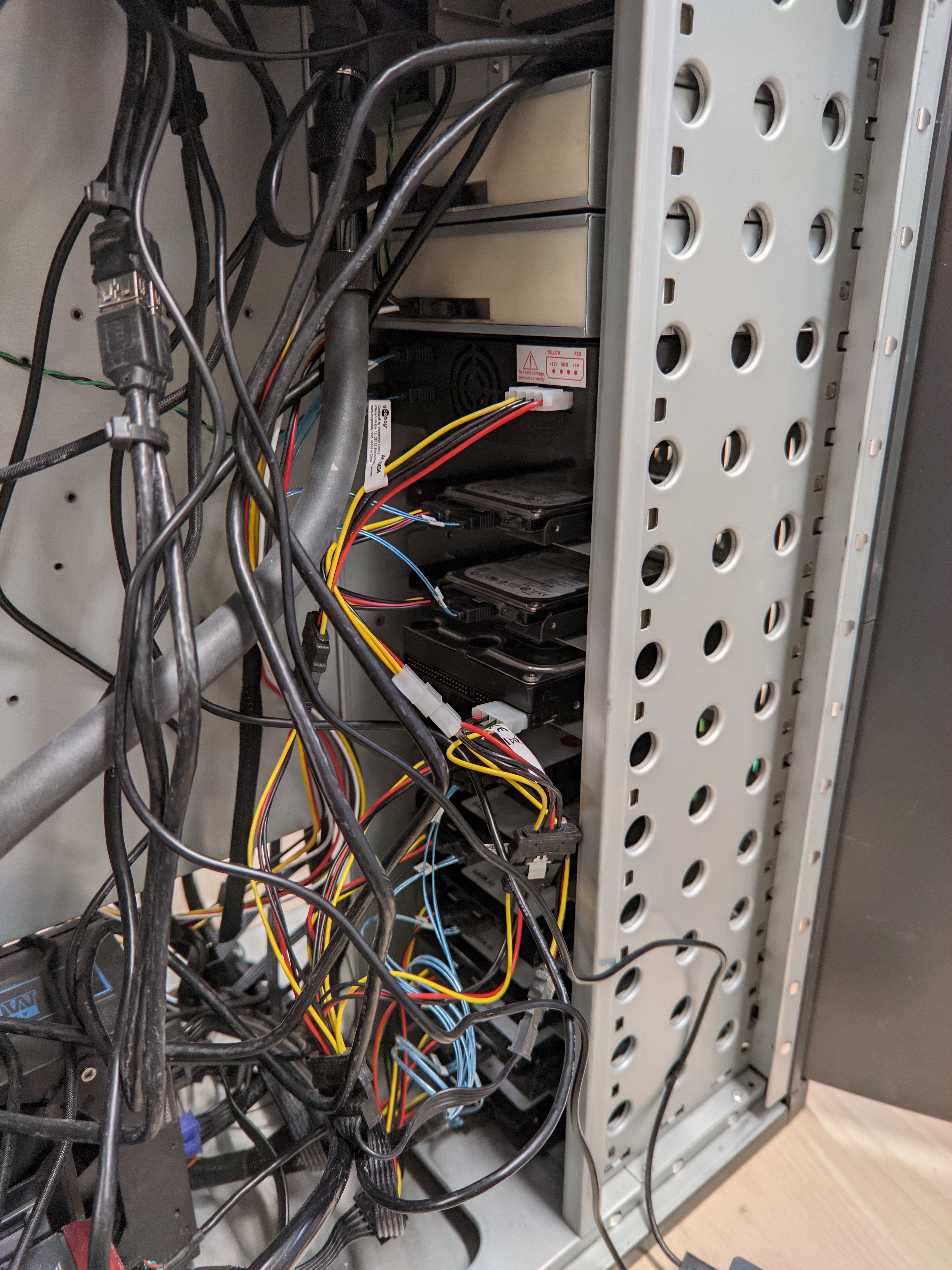

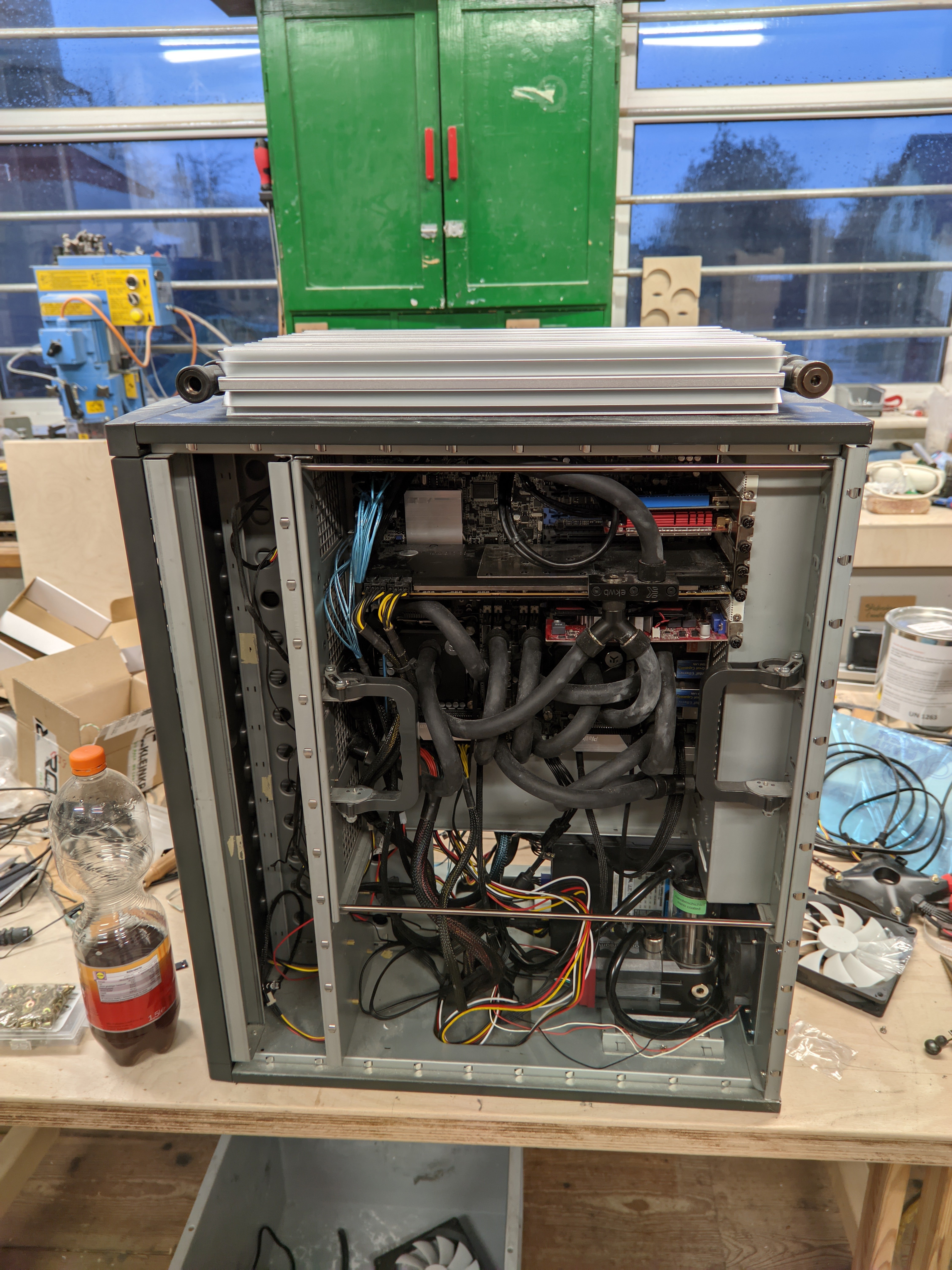

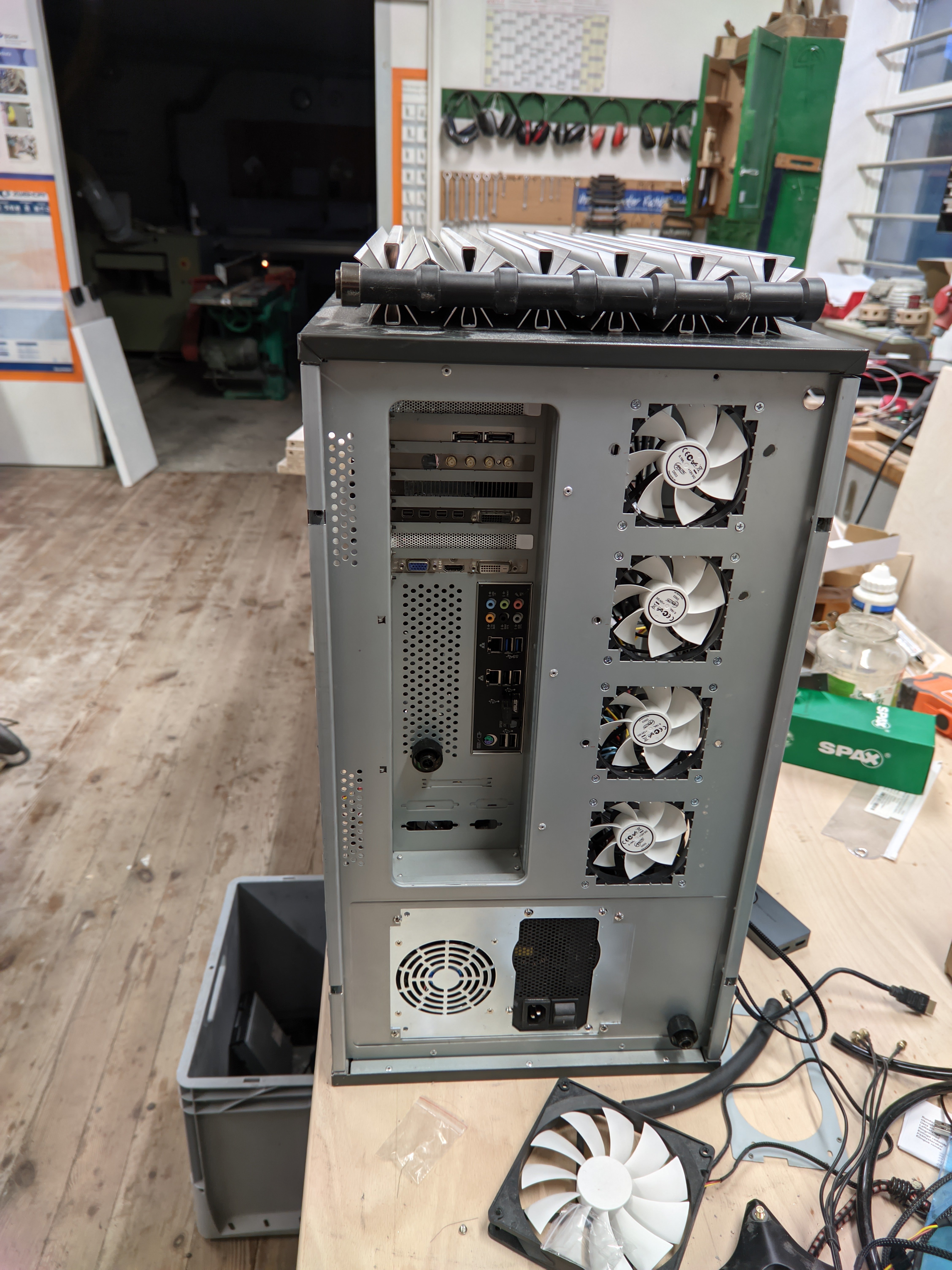

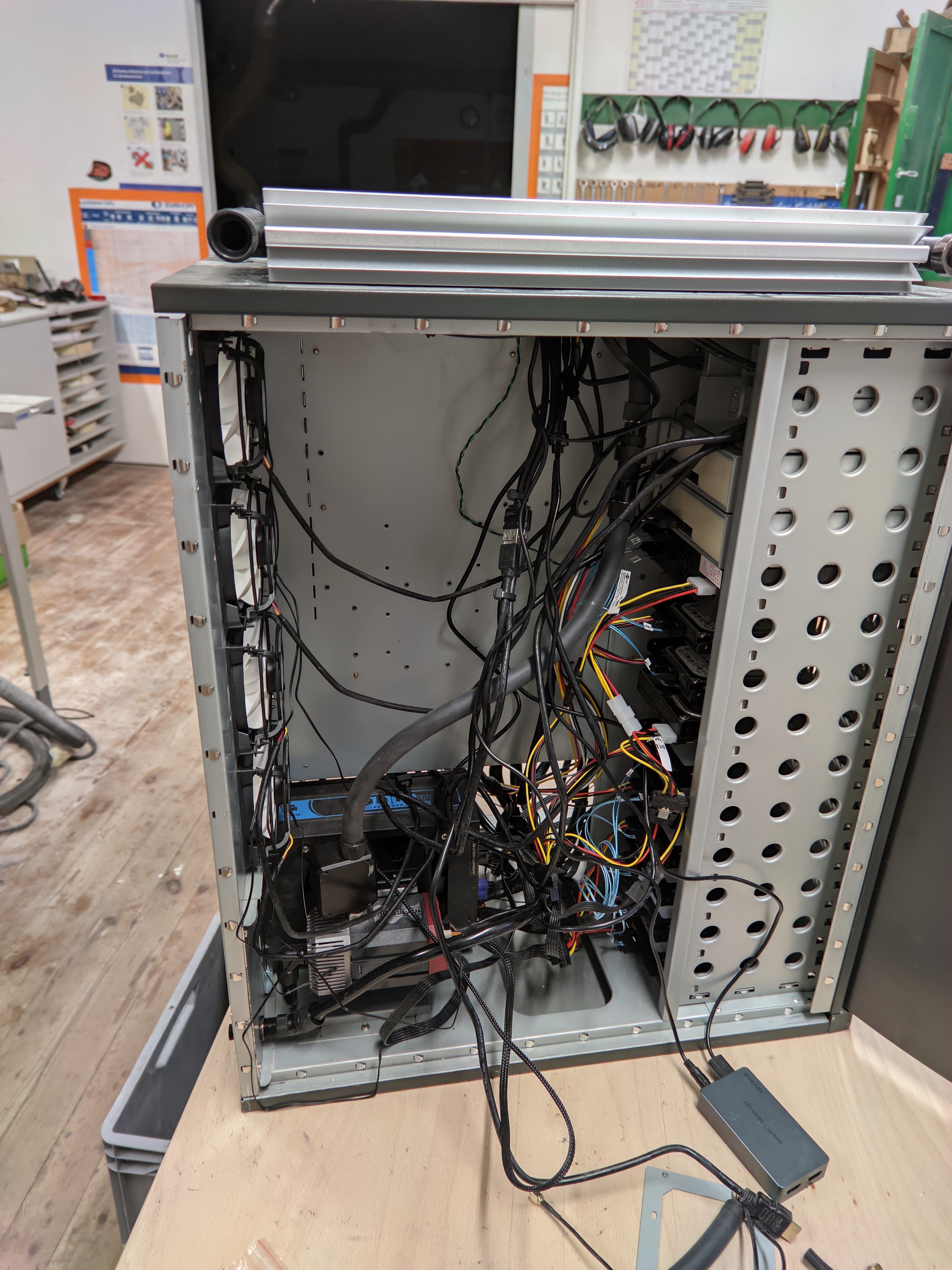

froschmonaut Posted February 21, 2022 Author Share Posted February 21, 2022 Kleines Update zu meinem System: Innereien sollten alle verbaut sein 1 Quote Link to comment
froschmonaut Posted February 21, 2022 Author Share Posted February 21, 2022 (edited) Die Verschlauchung der Ramsticks wird nochmal ein wenig verbessert sobald die 90° Fittinge dafür da sind. Ansonsten ist die Ausstattung meines Servers: Gehäuse: Chieftec AR-2000-B Mainboard: Asus Z9PE-D8 WS CPU: 2x Intel Xeon E5-2697v2 RAM: Kingston 128gb DDR3 ECC Grafikkarte 1: onBoard Grafikkarte 2: AMD Radeon R7 250 Grafikkarte 3: AMD Radeon R9 295x2 Grafikkarte 4: AMD Radeon R9 295x2 SSD: 6x SATA 128gb HDD SATA: 2x 320gb Optisch: 2x LG BH10LS30 Blueray Brenner Netzteil: Corsair HX750W Intern; Corsair HX1000W Extern Zusatzgeräte: Cardreader 3,5" HDMI Grabber Festplattenrahmen x4 Kühlsystem: CPU: 2x EKWB Velocity GPU: 2x EKWB 295x2 Kühler Pumpe: 2x Aquastream XT Ultimate Reihenschaltung Radiator: 2x ALPHACOOL CORA Cape HF 1342; 1x ALPHACOOL CORA Cape HF 642 Tubing: EKWB 16/10 Softtubing Schwarz; OCool 13/10 Softtubing UV Schwarz Gehäuselüfter: 8x Arctic F9 Pro TC; 1x 92mm Schnellverbinder: 2x Ocool Shotverbinder; 2x OCool Verbinder Kühlflüssigkeit: DP Ultra Software: Unraid Pro VM geplant: Windows 11 MacinaBox Edited February 24, 2022 by froschmonaut Quote Link to comment

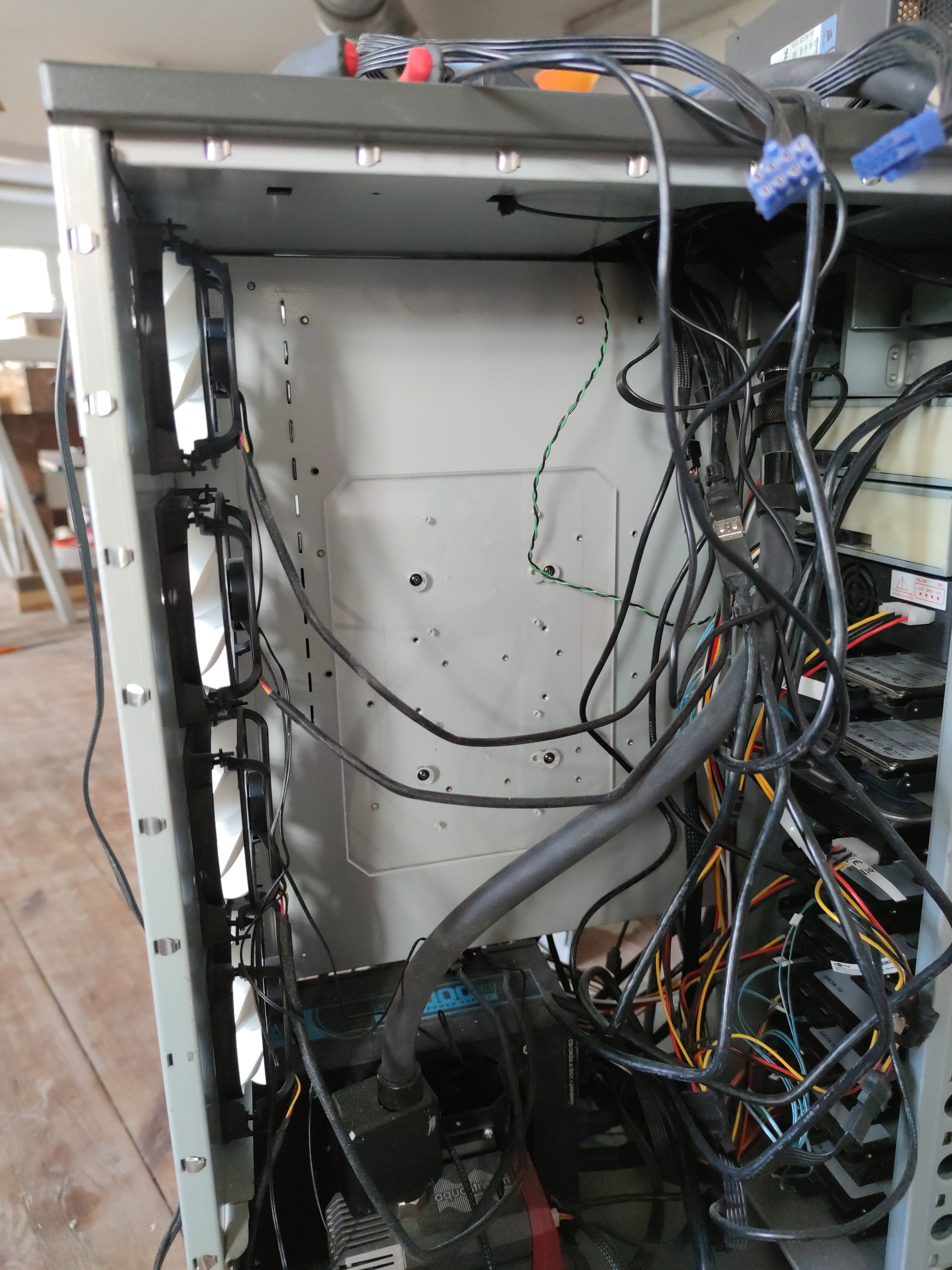

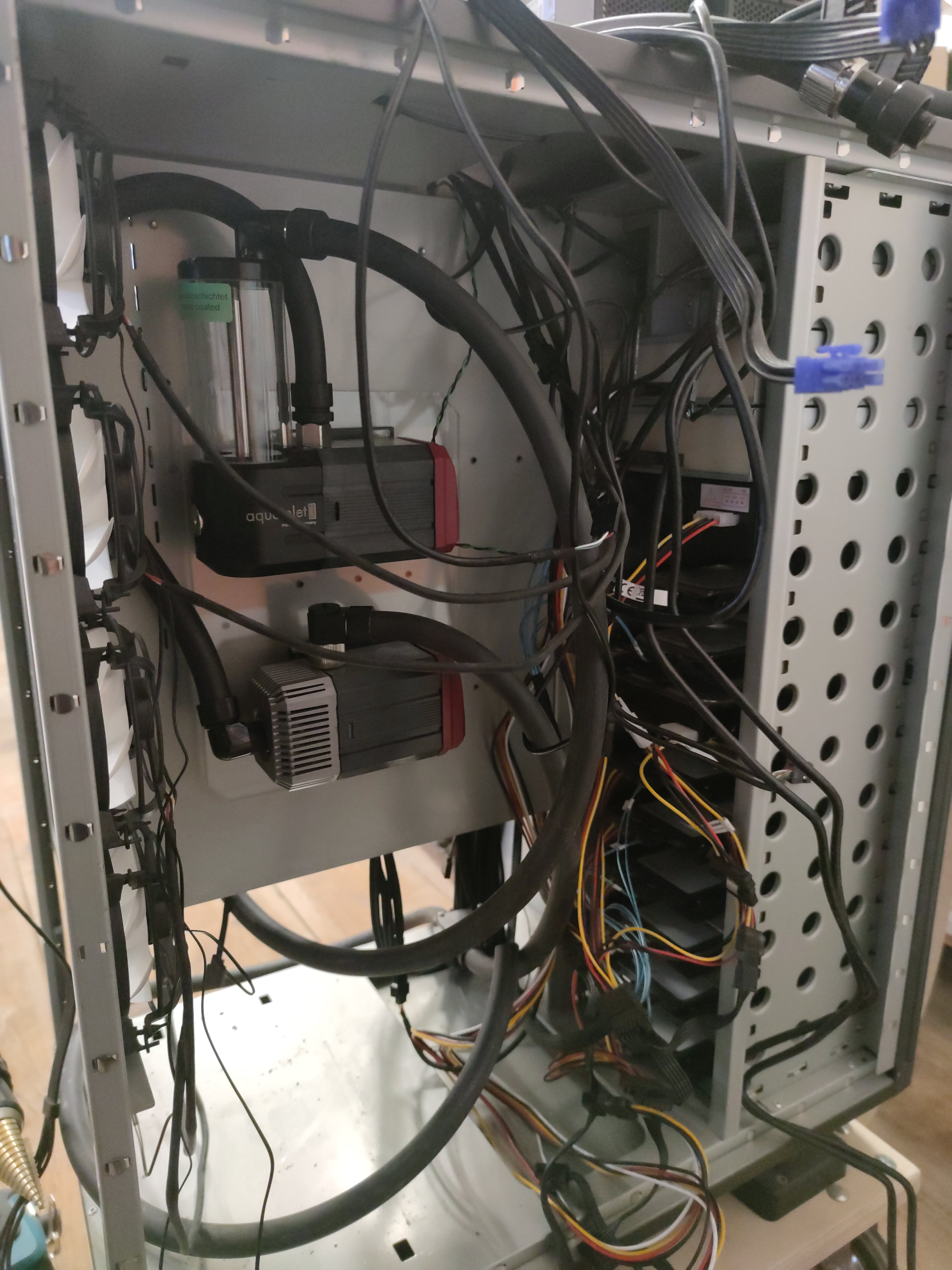

froschmonaut Posted February 23, 2022 Author Share Posted February 23, 2022 So die Pumpen werden wegen dem zweiten Netzteil nochmals versetzt mit nen Eigenbau Halter in Plexiglas Quote Link to comment

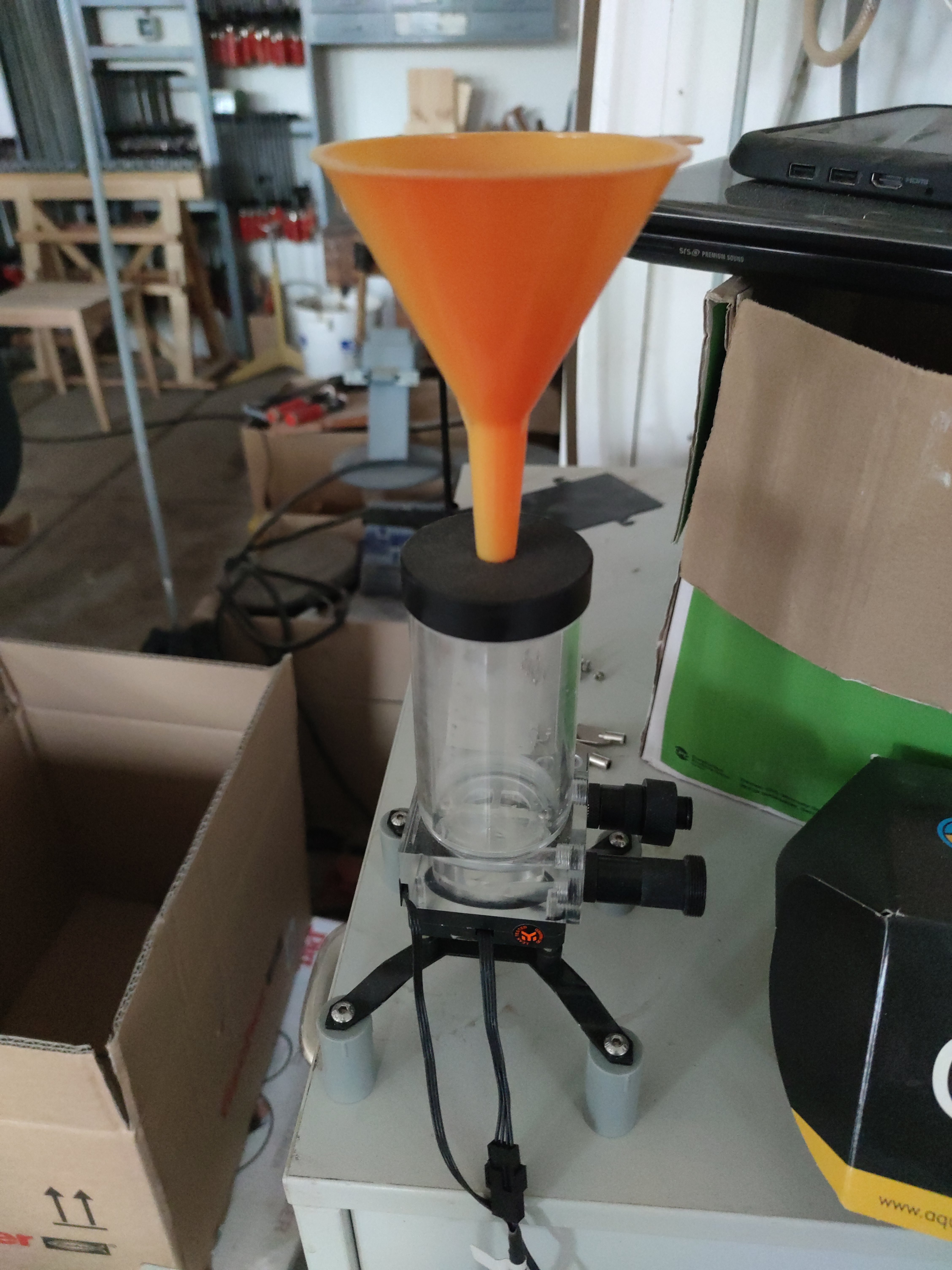

froschmonaut Posted February 25, 2022 Author Share Posted February 25, 2022 Hab mir mal was gebastelt: Mal schauen ob sie so funktioniert wie ichs mir erhoffte. Das ist meine Befüll- und Endleer-Pumpe für die Wasserkühlung. Quote Link to comment
froschmonaut Posted February 25, 2022 Author Share Posted February 25, 2022 Hab noch was interessantes gefunden: https://www.ebay.de/itm/Koolance-MVR-100-Mosfet-Wasserkuehler-Spannungswandler-/334152814750?mkcid=16&mkevt=1&_trksid=p2349624.m46890.l49286&mkrid=707-127634-2357-0 Vielleicht passen die auf meine Spannungswandler. Muss ich demnächst mal nachmessen ob das passt Quote Link to comment
froschmonaut Posted March 3, 2022 Author Share Posted March 3, 2022 So ich bin jetzt mit der genauen Aufstellung des Kühlkonzept fertig: - 1x AGB ( Direkt an Pumpe 1 mit Brücke an Pumpe 2) - Dann kommen die beiden Pumpen (Aufteilung in 2 Kreisläufe) - Jeweils in die CPU - Arbeitsspeicher - optional Spannungswandler - Grafikkarte - Zusammenführung in Radiator extern Groß Rechte Seite - Radiator extern klein oben - Radiator extern Groß Links - Dann durch einen Durchflussmesser und zurück in den AGB Quote Link to comment

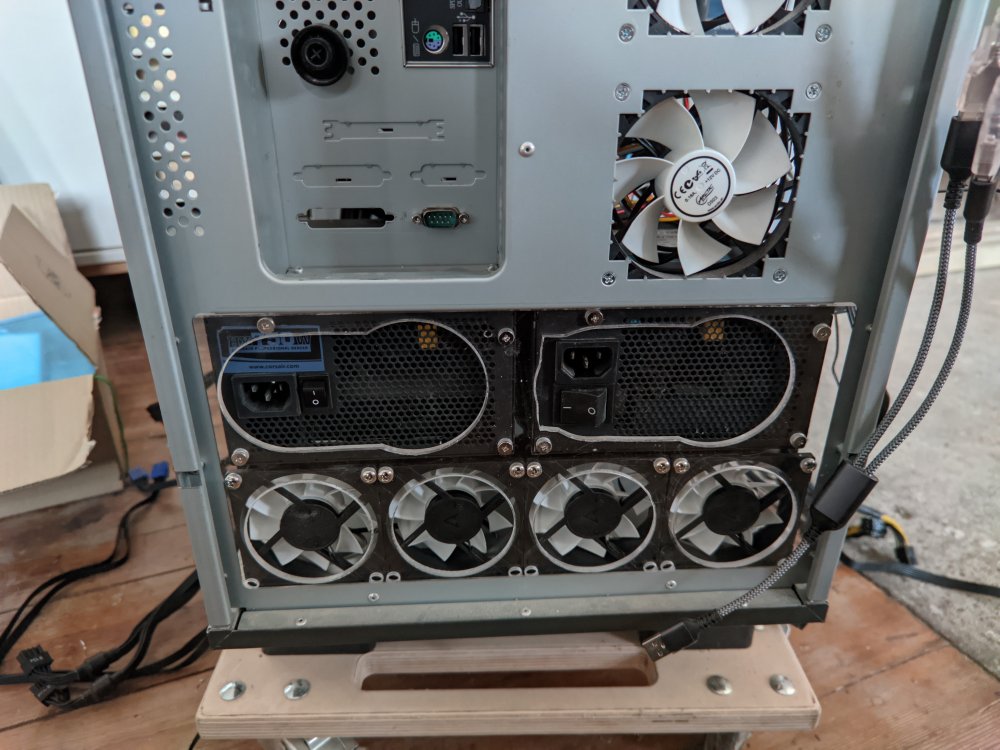

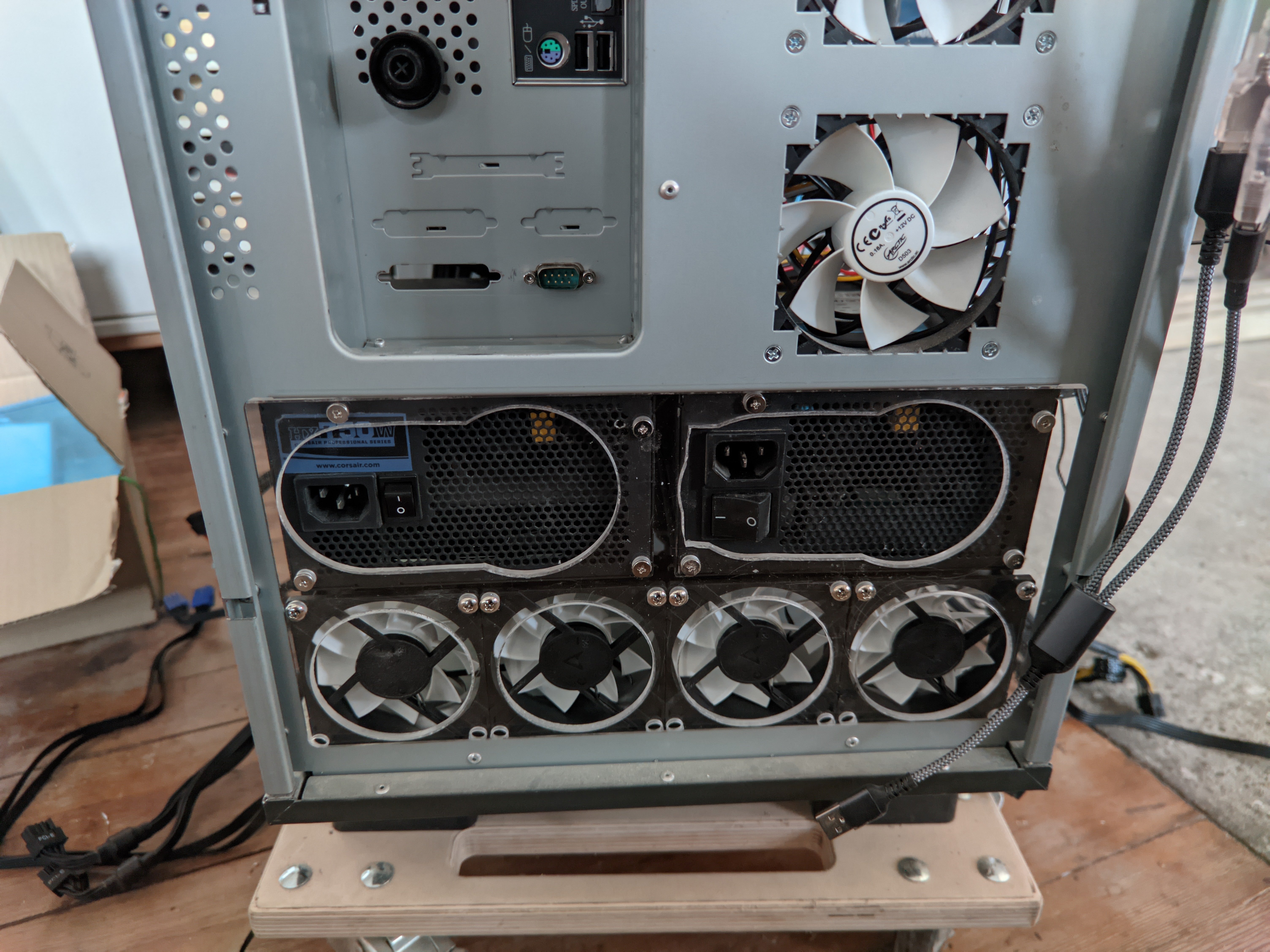

froschmonaut Posted March 10, 2022 Author Share Posted March 10, 2022 So wieder ein Bauteil fertig! Netzteilhalter mal schnell aus 5mm Plexiglas. Quote Link to comment
DataCollector Posted March 10, 2022 Share Posted March 10, 2022 (edited) 5 hours ago, froschmonaut said: So wieder ein Bauteil fertig! Netzteilhalter mal schnell aus 5mm Plexiglas. Wasser/Flüssigkeit, Strom (230V) und dann noch die Netzteilerdung (über Verschraubung) des Gehäuses durch Plexiglas isoliert. Damit bleibt als Erdung nur noch die GND Strecke über das Mainboard und vielleicht die Laufwerke. Möchtest Du das aus Sicherheitsgründen nicht doch noch etwas überdenken? Edited March 10, 2022 by DataCollector Quote Link to comment
