Mein Rack und Server

[Gartenbauer]

Hallo allerseits

Ich möchte euch mein Rack und Unraid Server vorstellen. Um so etwas Inspiration und Erfahrung in diese großartige Community zurückzugeben.



Zum Rack:

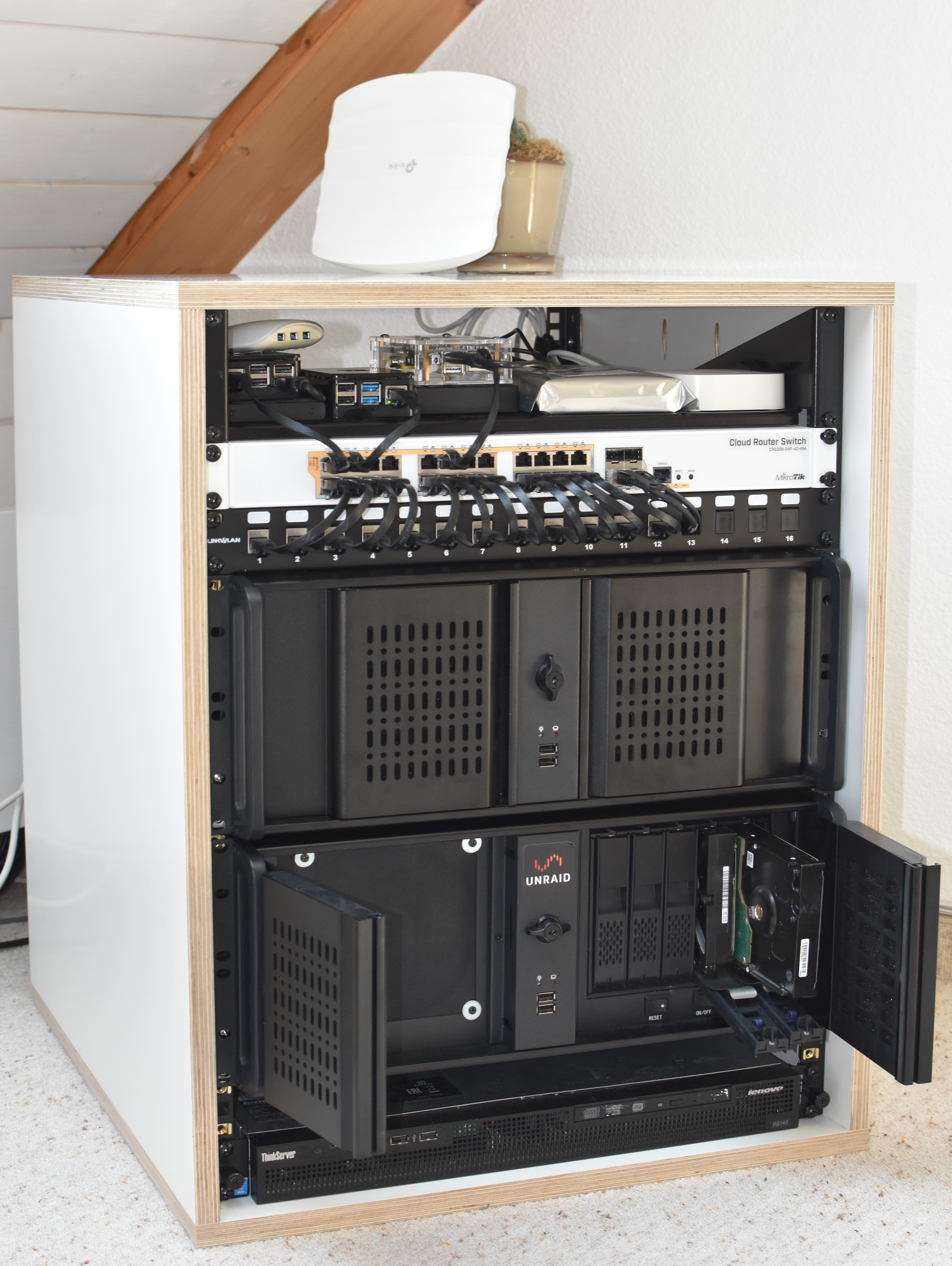

Bestehend aus vier Multiplexplatten und Rackschienen von Adam Hall habe ich dieses selbst gebaut. Es ist 60 cm tief und hat 14 HE, somit ist wie auf dem Bild unten zusehen genügend Platz für zwei grosse 4 HE Gehäuse und weitere Geräte.

Der Inhalt von linksoben nach rechtsunten:

     0. TP-Link EAP225

1. Rack Fach:

   a.       Raspberrypi 3B+ mit SSD und POE Hat

   b.       Raspberrypi 4 mit PEO Hat

   c.       BananaPi mit 4TB Festplatte als künftige Ofsite Backup Lösung

   d.       WD Red Plus  8 TB als Coldspare

   e.       Philips Hue Bridge

2. "

3. Mikrotik CRS328-24P-4S+

4. Patchpanel

5. Künftige Workstation

6. "

7. "

8. "

9. Unraid Server

10. "

11. "

12. "

13. Leer

14. Lenovo Thinkserver 140 als «Spielwiese»

15. Hinter dem Rack USV: Eaton 3S550IEC 550 VA, 330 W

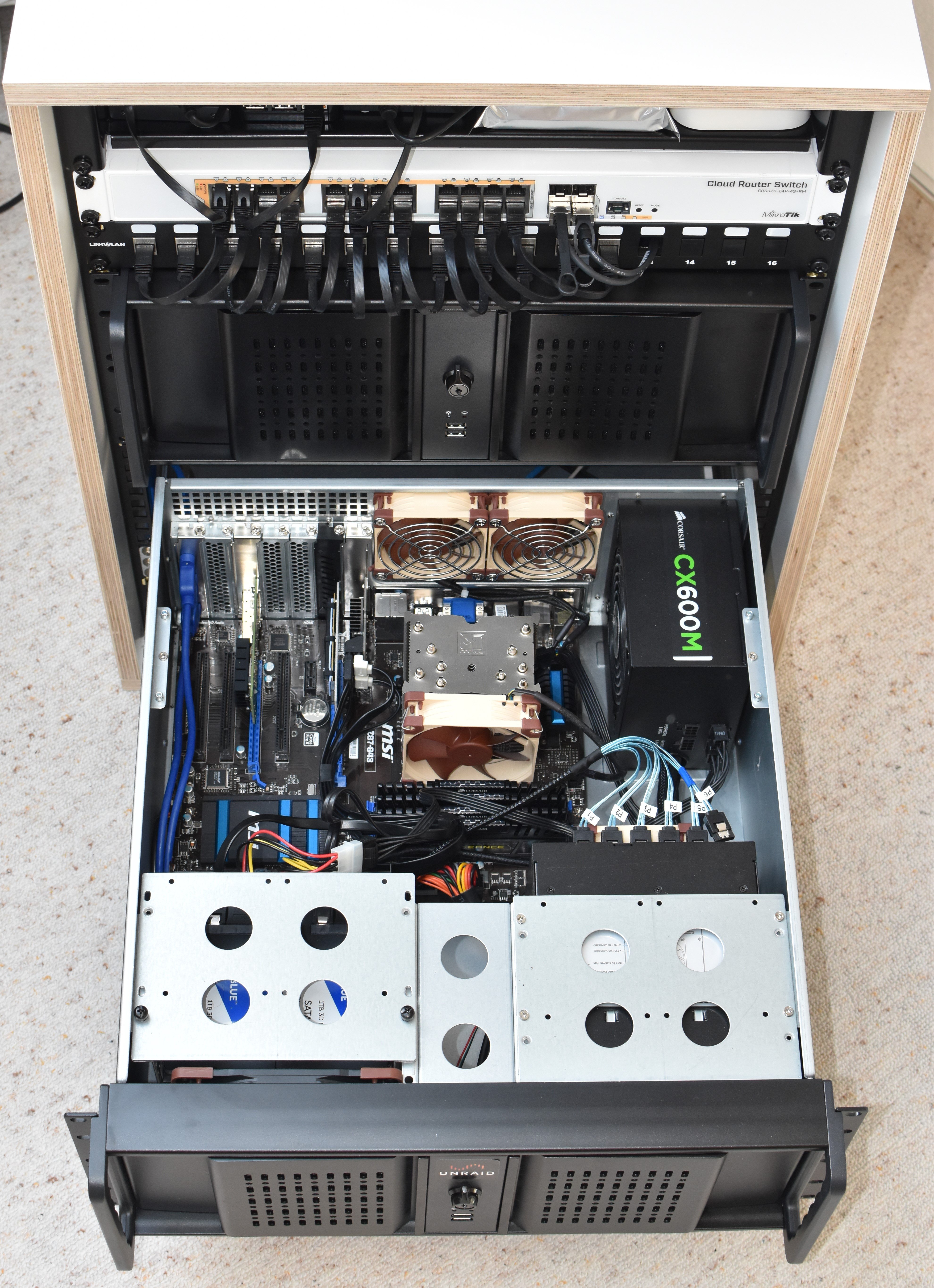

Zum Unraid Server:

• Gehäuse: Case: Inter-Tech 4U 4098-S
• Backplane: ICY DOCK MB975SP-B R1
• Lüfter:
  o   Rückseite: Noctua NF-A8 PWM
  o   Vorderseite: Noctua NF-A14 PPC
  o   CPU: Noctua NH-U9S
• Netzteil: Corsair CX600M - 600W
• Mainboard: MSI Z87-G43
• CPU: Intel Core i7-4770 CPU @ 3.40GHz
• RAM: Corsair Vengeance Triple Channel DDR3 1600 MHz 4x4GiB
• HBA: Marvell 88SE9215
• Speicher:
  o   Parity: WD Red Plus 8 TB
  o   Disk 1&2: Seagate NAS 4 TB
  o   Disk 3: WD Blue 3 TB
  o   Cache: Crucial P5, montiert auf einem PCIE Adapter
  o   Pool 1&2: WD Blue 1 TB
