ATX "Messungen" Gigabyte Z790-D-DDR4

[eLpresidente]

Hi Unraider, ich bin jetzt durch diverse Probleme von meinem miniATX Board auf ein ATX Board gewechselt, ich wollte mal testen ob ein ATX Board auch hinhaut, als Backup hab ich das microATX Board, welches MGUTT schon getestet hat (Click here) mitbestellt.



ich habe jetzt soweit das Mainboard getauscht und komme auf folgende Ergebnisse:



ATX Board: https://www.gigabyte.com/Motherboard/Z790-D-DDR4-rev-10#kf

CPU: I5 13500

RAM: 2x32GB 3200mhz DDR4 Kingston Fury

4x 16TB Toshiba Enterprise

3x 1 TB ALT-Bestand Festplatte (über SATA Controller)

1x 3 TB ALT-Bestand Festplatte (über SATA Controller)

SATAController : SATA Controller

Lüftersteuerung: Click here

550Watt Bequiet Netzteil

2x WD BLUE 2TB NVME als Cache Raid 1

3x Gehäuse Lüfter

1x Bequiet Tower Kühler

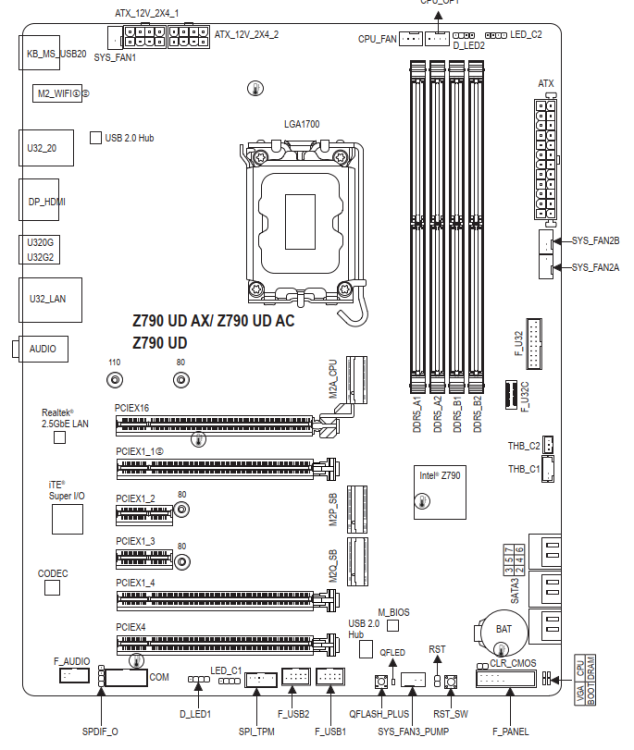

Übersicht Mainboard:

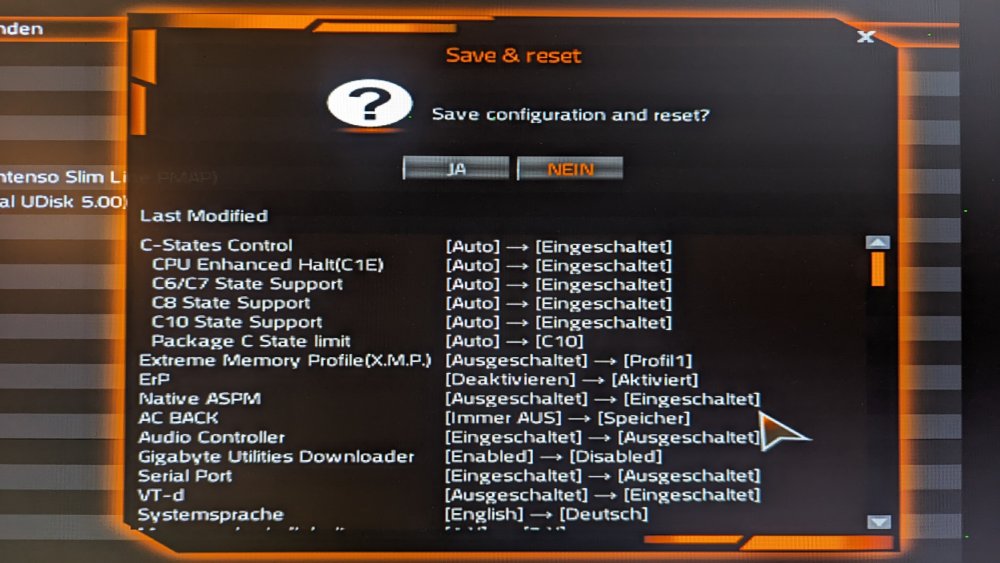

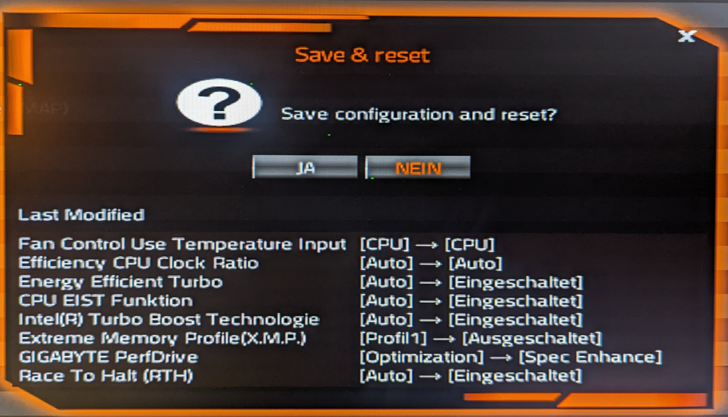

BIOS Einstellungen

1. XMP aktiviert

2. CPU volle Leistung, keine E-Cores abgeschaltet kein Leistungsbegrenzung eingestellt.

3. Netzwerkkarte läuft auf 1Gbit

4. Unraid 6.12.4

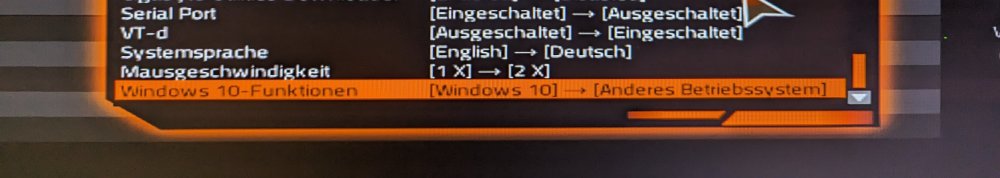

5. Siehe Bilder.

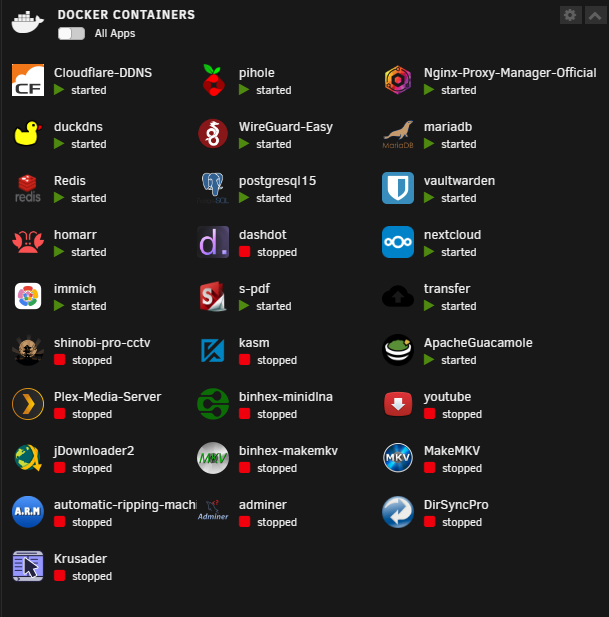

Folgende Dockerlaufen beim Testen

_________________________________________________________________________________________________________________



>>> ERGEBNISSE / "MESSUNGEN" <<<

__________________________________________________________________________________________________________________

Achtung die Energieerfassung erfolgt nur über eine "WLAN Steckdose" (hab aktuell nichts besseres da)



Test 1:

2x NVME in M2P_SB und M2Q_SB

SATA-Controller in untersten PCIe Slot (PCIEX4)

Festplatten im Spindown

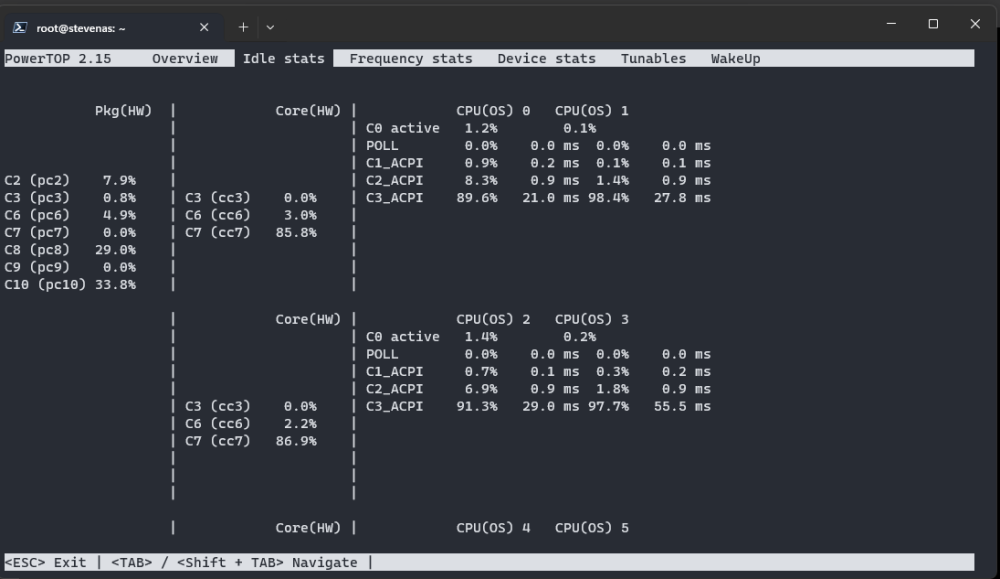

Powertop C10 / C8



Leistung zwischen 20 - 24 Watt, schwankt hin und her (macht das aber mit dem Wlan Zähler immer)



Test 2:

2x NVME in M2P_SB und M2Q_SB

SATA-Controler im vorletzten PCIe Slot (PCIEX1_4)

Festplatten im Spindown

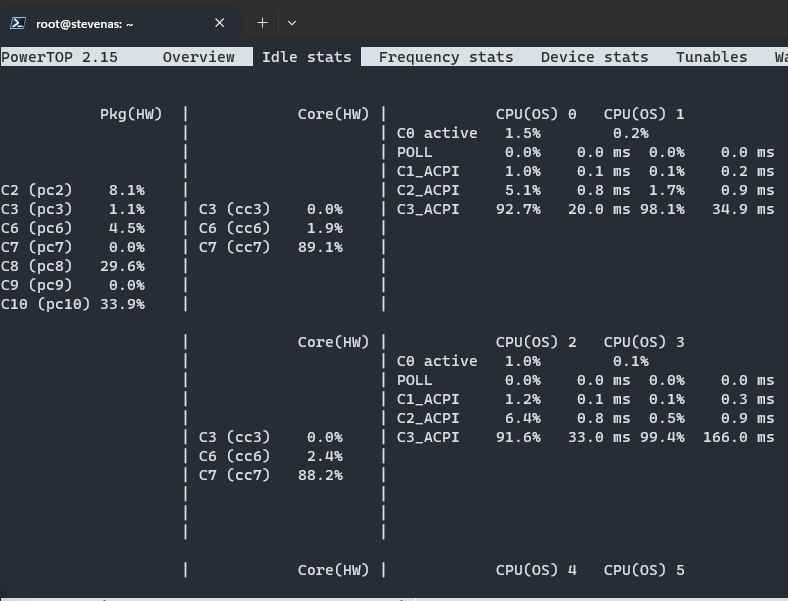

Powertop C10 / C8



Leistung zwischen 20 - 24 Watt, schwankt hin und her (macht das aber mit dem Wlan Zähler immer)



Test 3:

2x NVME in M2P_SB und M2Q_SB

SATA-Controler im vorletzten PCIe Slot (PCIEX1_4)

Festplatten im Spindown

Angepasste Bios Einstellungen

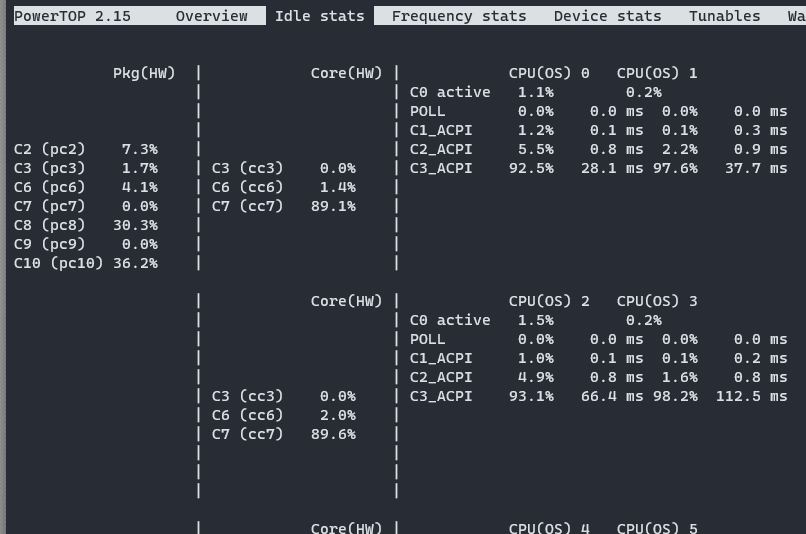

Powertop C10 / C8

Leistung zwischen 20 - 24 Watt, schwankt hin und her (macht das aber mit dem Wlan Zähler immer)



Fazit:



viel Besser als mein vorheriges microATX-Board, hier war es nicht möglich mit SATA-Controller unter 30Watt zu kommen, da dieser den C2 verhindert, alles Gigabyte Boards gewesen, Gigabyte hat Probleme mit dem PCIeX16 Slot, sobald da was drinnen steckt gehen die C-States nicht über C2

Altes Board, der vollständigkeitshalber: B760I-AORUS-PRO-DDR4



Klar, für euch ist das jetzt nicht das sparsamste Board/Kombi ich denke hier ist die Regel unter 10Watt für ein Dauerbetrieb..

Aber für mich ist das Top, ein Mainboard mit 6x Sata von Haus, ewig viele m2 und PCIe Slots,

Perfekt für das Nachtrüsten, SATA-Controller der nicht in die C-States reinspuckt..

Auch DDR4 kann noch nachgerüstet werden da 4 Ram Slots



Was ich unbedingt noch rausfinden muss, warum hier der PCIe Slot und die Bioseinstellungen keinen Mehrwert bringen

Ich lass es jetzt mal im Testbetrieb 1 laufen und beobachte mal weiter



Folgende Fragen hätte ich an die Community:



1. Irgendwelche Ideen für weitere BIOS Einstellungen?

2. evtl. noch andere Möglichkeiten, weiter runter zukommen mit dem Energieverbrauch?



Danke schonmal





Edited December 5, 2023 by eLpresidente
Korrekturen

[eLpresidente]

2.5Gbit Lan direkt an Fritzbox, sieht auch besser aus als der Intel NIC i255

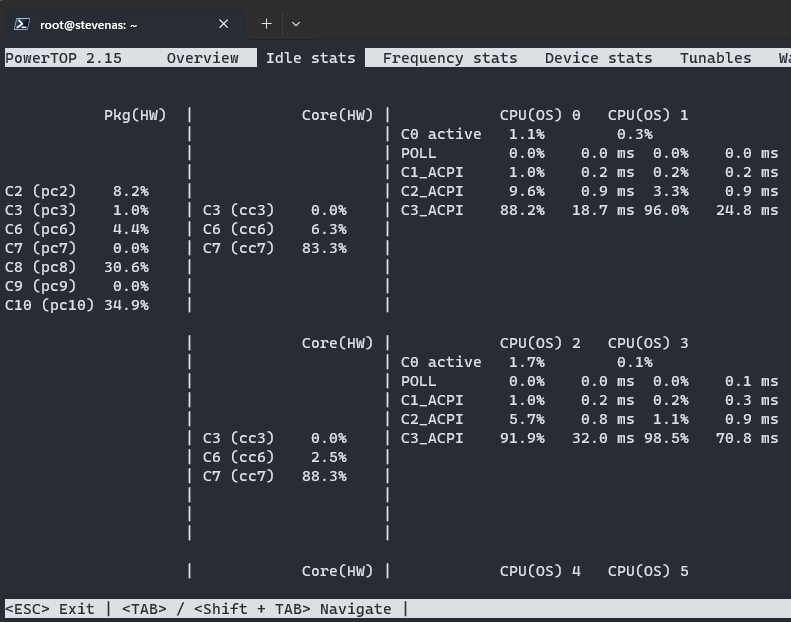

C8/C10 funktioniert bei gleichem Verbrauch ca. 20-24 Watt

[jj1987]

7 hours ago, eLpresidente said:

Gigabyte hat Probleme mit dem PCIeX16 Slot,

Das gilt mWn nicht nur für Gigabyte sondern für alle (zumindest habe ich das schon sehr häufig gelesen). Der pciex16 Slot ist direkt an die CPU angebunden. Deswegen verhindert eine Belegung dann dass die CPU (komplett) schlafen geht. Ob das nun von Intel tatsächlich so gewollt ist oder alle (?) Hersteller da die Umsetzung nur versaut haben, kA?!

[eLpresidente]

2 hours ago, jj1987 said:

Das gilt mWn nicht nur für Gigabyte sondern für alle (zumindest habe ich das schon sehr häufig gelesen). Der pciex16 Slot ist direkt an die CPU angebunden. Deswegen verhindert eine Belegung dann dass die CPU (komplett) schlafen geht. Ob das nun von Intel tatsächlich so gewollt ist oder alle (?) Hersteller da die Umsetzung nur versaut haben, kA?!

Kann gut sein, ich wollte das jetzt aber nicht generell sagen, da ich nur die 3 Boards getestet hatte. Aber für mich scheint das auch so zu sein.

[eLpresidente]

Update: nach dem ich autotune Powertop ausgestellt habe und die Daten direkt eingetragen habe wie Mgutt sie beschrieben hat bin ich jetzt bei



16 bis 22 Watt



Ich versteh nur noch nicht ganz die letzten Einstellungen mit Set Powerbalance oder Performance Balance

vielleicht kannst du mir hier kurz weiterhelfen @mgutt

P.S. bei mir geht der Turbo Takt nicht aus, hab es mit Corefreq versucht, alle P-Kerne gehen hier auf 4,5 Ghz



Meine GO-File

#!/bin/bash
# <<Start the Management Utility>>
/usr/local/sbin/emhttp &

# <<Load German Keyboard Layout>>
loadkeys de-latin1-nodeadkeys 2>/dev/null
#loadkeys de-latin1-nodeadkeys

# <<Stromsparfunktionen einschalten>>
#powertop --quiet --auto-tune

# <<Stromsparfunktionen Sep. einschalten>>
# -------------------------------------------------
# Set power-efficient CPU governor
# -------------------------------------------------
/etc/rc.d/rc.cpufreq powersave

# -------------------------------------------------
# Disable CPU Turbo
# -------------------------------------------------
[[ -f /sys/devices/system/cpu/intel_pstate/no_turbo ]] && echo "1" > /sys/devices/system/cpu/intel_pstate/no_turbo
[[ -f /sys/devices/system/cpu/cpufreq/boost ]] && echo "0" > /sys/devices/system/cpu/cpufreq/boost

# -------------------------------------------------
# Enable power-efficient ethernet
# -------------------------------------------------

# enable IEEE 802.3az (Energy Efficient Ethernet): Could be incompatible to LACP bonds!
for i in /sys/class/net/eth?; do dev=$(basename $i); [[ $(echo $(ethtool --show-eee $dev 2> /dev/null) | grep -c "Supported EEE link modes: 1") -eq 1 ]] && ethtool --set-eee $dev eee on; done

# Disable wake on lan
for i in /sys/class/net/eth?; do ethtool -s  $(basename $i) wol d; done

# -------------------------------------------------
# powertop tweaks
# -------------------------------------------------

# Enable SATA link power management
echo med_power_with_dipm | tee /sys/class/scsi_host/host*/link_power_management_policy

# Runtime PM for I2C Adapter (i915 gmbus dpb)
echo auto | tee /sys/bus/i2c/devices/i2c-*/device/power/control

# Autosuspend for USB device
echo auto | tee /sys/bus/usb/devices/*/power/control

# Runtime PM for disk
echo auto | tee /sys/block/sd*/device/power/control

# Runtime PM for PCI devices
echo auto | tee /sys/bus/pci/devices/????:??:??.?/power/control

# Runtime PM for ATA devices
echo auto | tee /sys/bus/pci/devices/????:??:??.?/ata*/power/control

# -------------------------------------------------
# Set power-Balance <--default einstellung
# -------------------------------------------------

#cat /sys/devices/system/cpu/cpu0/cpufreq/energy_performance_preference
#balance_performance

# -------------------------------------------------
# Set Performance-balance
# -------------------------------------------------

echo "balance_power" | tee /sys/devices/system/cpu/cpu*/cpufreq/energy_performance_preference





Edited December 6, 2023 by eLpresidente

[eLpresidente]

ACHTUNG !! Ich kämpfe aktuell mit Restart Problemen.. das BOARD wird zurück geschickt und auf was anderes gewechselt  !

Keine Kaufempfehlung von mir
