4/6/8x 3,5" HDD in Kolink Satellite

[cottec]

Ich hab keine Ahnung was mit dem Case nicht stimmt, aber so schön klein es auch sein mag, die HDD Halterung ist undurchdacht.
Oder meine HGST HDDs haben andere Befestigungspunkte, was ich aber irgendwie nicht glauben kann...
Davon ab würde es maximal 3 HDD befestigen können, ab dann muss man eh kreativ werden....

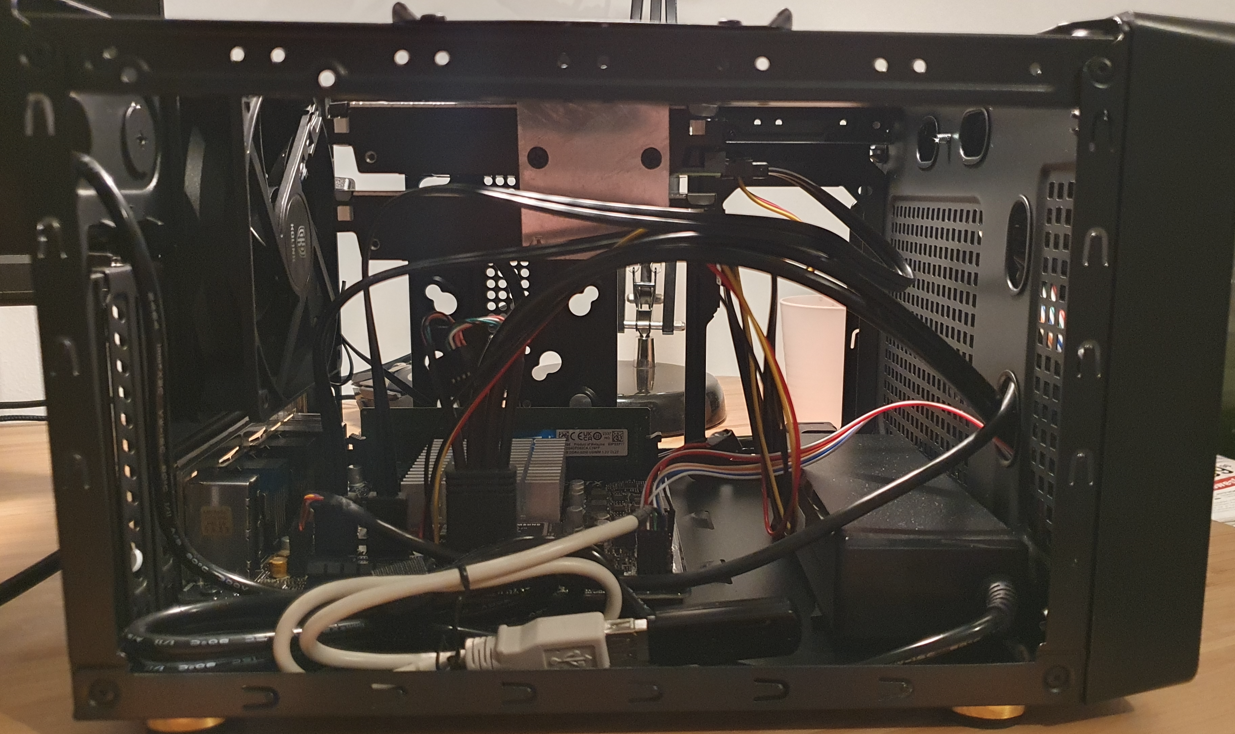

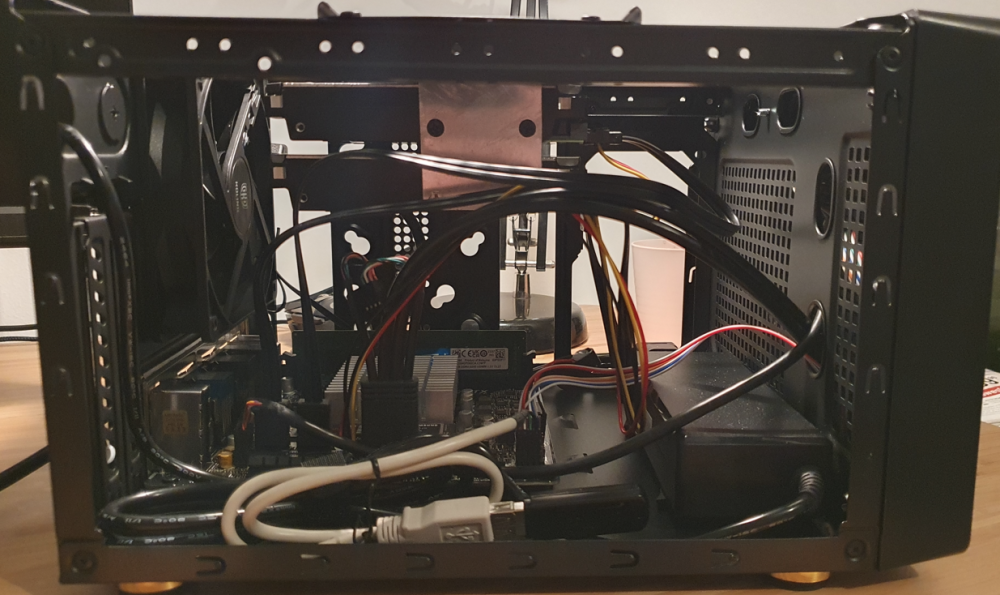

Mit meinem "Mod" würde ich nun locker 6 oder 8 rein bekommen, kommt aber ganz auf die Höhe des CPU Kühlers an.
Mit meinem AsRock N100 kein Problem....

Also, wie krieg ich die Dinger rein?

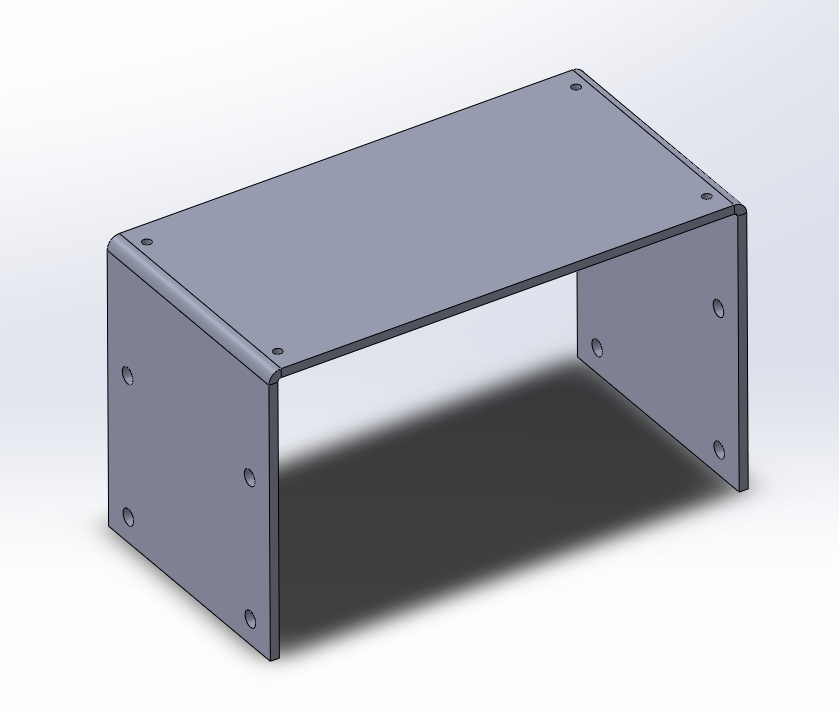

Ganz einfach, Türmchen bauen...

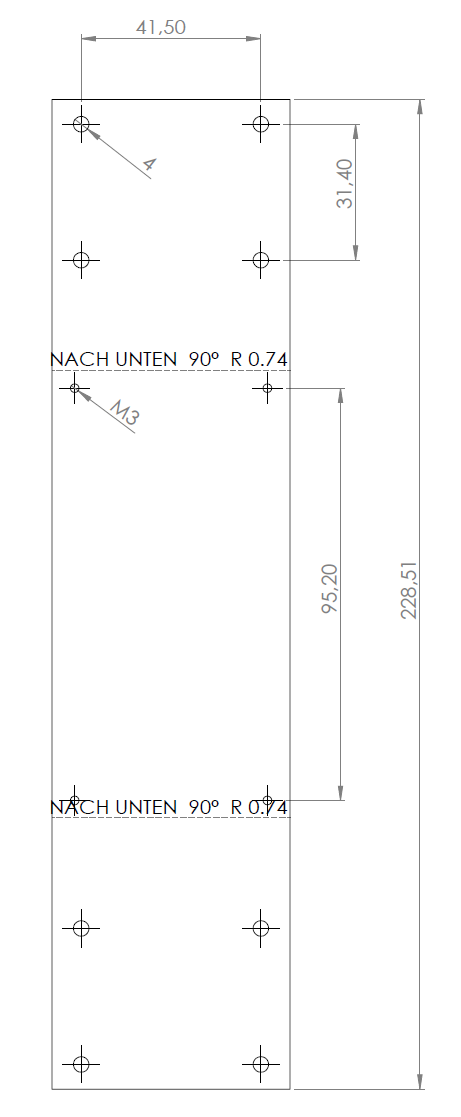

Ich habe die Zeichnung des Blechhalters mal als PDF dran gehängt (ACHTUNG: In 100% Maßstab drucken)
Wenn jemand tatsächlich eine Version für 3 oder 4 braucht, bitte melden oder entsprechend das Muster fortsetzen, ist kein Hexenwerk...
Ab 3 Platten sollte man aber über einen Austausch der Brücke oben nachdenken, die biegt sich bei 2 Platten schon durch...

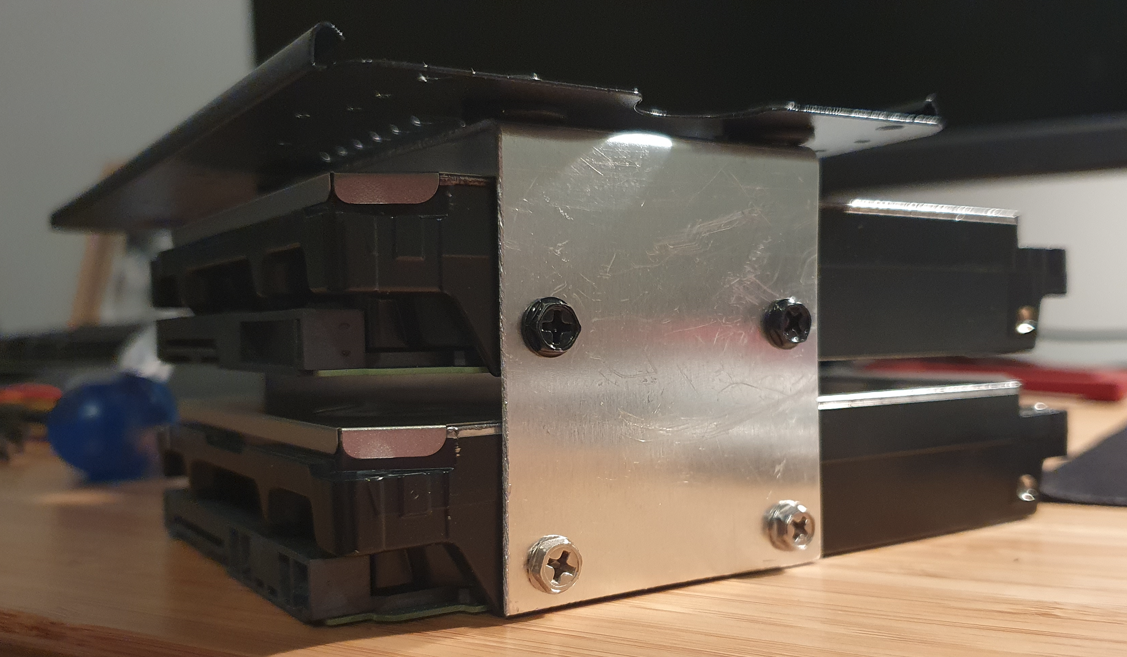

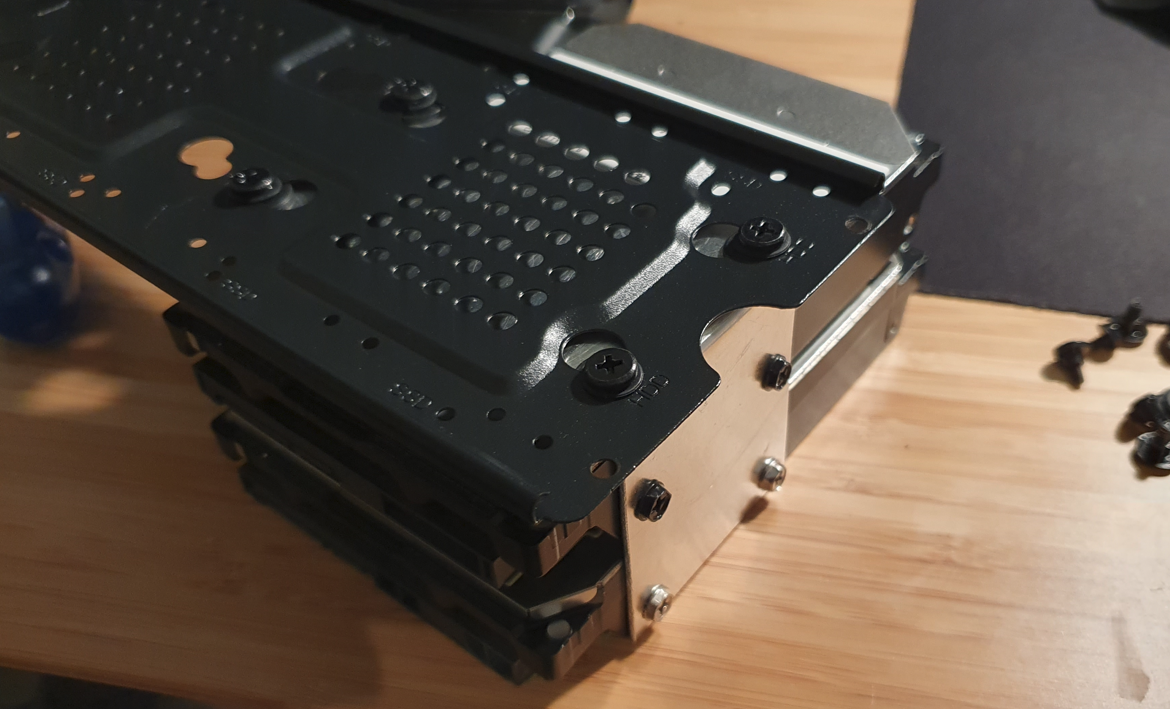

 Befestigt habe ich den Winkel dann mit den beigelegten Schwingungstilgern.
Ich hatte nicht viel Glück mit dem M3 Gewinde (schlechter Gewindeschneider und nur 1,5er Alu) und hab dann einfach 4mm Durchgangslöcher und kleine selbstsichernde M3 Muttern genommen. Achtung: Beim Kolink liegen M3 und was auch immer für ein Standard das sein soll (aber ist der gleiche, mit dem dann auch die Festplatten verschraubt werden, UNC 6/32 oder so ein Bullshit) zur Befestigung der Schwingungstilger bei, da muss man erst mal drauf kommen 🤣



Als Material braucht es dann tatsächlich nur einen Streifen Blech 55x228,5, Wandstärke Alu am besten 2 oder mehr, Stahl geht auch 1,5.

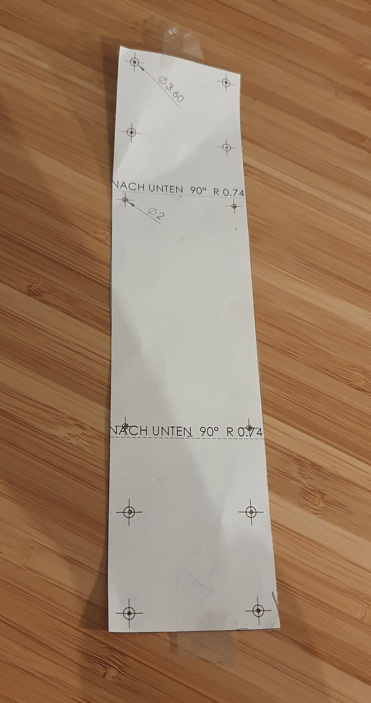

Beim Kanten einfach mit ein bisschen Gottvertrauen an die Sache ran, das geht schon, die Öffnung muss am Ende 101,6mm(=4 Zoll) breit sein.
Die Markierung auf der Zeichnung ist bei 102mm für 1,5er Material.



Viel Spaß beim Nachmachen und Basteln.









blech halter.pdf
