Moin zusammen,



für einen Freund suche ich einen neuen Unraid Build der stromsparend sein soll (daher im deutschen Forum gepostet 🙂 ) aber dennoch genug SATA Steckplätze haben soll für ein großes Media NAS.



An CPU Leistung gibt es nicht so viele Anforderungen, darauf wird nur Syncthing laufen und sonst nichts.



Damit man nicht jährlich an der Kiste rumschraubt -> 2.5gbit Lan und eben genug Sata Slots.



Da die onboar Controller alle nicht der Knaller sind ... aber auch mit den ASM1166 wohl Lottospielen angesagt ist was ASPM angeht die Frage, gibt es aktuell eine gute Empfehlung für 4-6 onboard SATA und 2 Erweiterungscontroller ? Die N100 boards scheiden mit mehr als 1 Zusatzcontroller ja aus.



Danke !



P.S. Wenn die 2 Controller ein riesen Problem sind ... würde auch einer reichen und man müsste halt irgendwann die Disks gegen größere tauschen

Edited November 11, 20241 yr by Grobalt

Das N100m von Asrock könnte schon gehen.



Mit zwei Zusatzcontollern. Einmal ASM1164 mit 4 Sata Ports für den x1 Slot und einem ASM1166 mit 6 SATA Ports in den x16 Slot. Das gibt mit den 2 Onboard Controllern genau 12 Slots.



Ich habe sowohl die ASM1166 (mit Silversone Firmware) und einen ASM1164 allerdings im Asrock N100DC-ITX getestet (ist der kleine Bruder des N100m), ASPM funktionierte da mit beiden Karten.







PS: Theoretisch könnte man sogar noch einen 6er SATA ASM1166 in den M.2 Slot setzen, statt einer NVME. Nimmt man halt eine SATA SSD.



Gruss,

Joerg



PPS: Oder M.2 ASM1166 (wobei ich hier mit ASPM nicht sicher bin, hab erst einen Fall wo das funktionierte iirc), PCIe x16 ASM1166 und im x1 Slot einen 2,5GBit NIC. Die NIC hatte ich übersehen. Wobei ob dann ASPM noch geht. Aber ehrlich. Bei 12-16 Platten ist das nun wirklich nur 3-5W mehr.



Und sorry noch ein PPPS: Die ASM1164 die ich verwendet habe Klick ist diese. Wobei ich die X4 Version getestet habe und nicht die x1 die Du bräuchtest wenn du keine 2.5GBit NIC einsetzen würdest.

Edited November 11, 20241 yr by MPC561

1 hour ago, Grobalt said:

für einen Freund suche ich einen neuen Unraid Build der stromsparend sein soll (daher im deutschen Forum gepostet 🙂 ) aber dennoch genug SATA Steckplätze haben soll für ein großes Media NAS.



Reicht sowas hier aus?
ASRock N100M (90-MXBK80-A0UAYZ)
1x PCIe 3.0 x16 (x2)         <<<< ASM1166 PCIe x2
1x PCIe 3.0 x1            <<<<   NVMe SSD per PCie x1 Adapter
1x M.2/M-Key (PCIe 3.0 x2, 2280/2260/2242)          <<<<   M.2 ASM1166
1x M.2/E-Key (2230 (angeblich auch PCIe))

Damit sind schon mal 14 SATA + 1x NVME SSD möglich.
Wenn man will, kann man den 1x M.2/E-Key 2230 noch adaptieren: Entweder 2,5GbLan oder 4x SATA oder noch eine NVMe.



Dazu Netzteil Bequiet BN341, pasendes Gehäuse, 32GB Ram (DDR4-3200, bevorzugt ohne Blechdeckel/Overclocking/XMP).

als USB Stick einen Transcend Jetflash 600 oder Jetflash 780 (per Kabelpeitsche auf USB2.0 gedrosselt).

Fertig ist die Laube.



1 hour ago, Grobalt said:

Damit man nicht jährlich an der Kiste rumschraubt -> 2.5gbit Lan und eben genug Sata Slots.



EDIT: hatte falschen Link drin für 1GbLan. jetzt angepasst für 2,5GbLan:

https://de.aliexpress.com/item/1005006853946755.html

M.2 Key A/E Adapter für 2,5GbLan in den vorhandenen 2230 M.2 Slot.



1 hour ago, Grobalt said:

Da die onboar Controller alle nicht der Knaller sind ... aber auch mit den ASM1166 wohl Lottospielen angesagt ist was ASPM angeht die Frage, gibt es aktuell eine gute Empfehlung für 4-6 onboard SATA und 2 Erweiterungscontroller ?



Das empfehlenswerteste ist seit Jahren eben ASM1166.

Selbst, wenn sie auf dem N100 nicht die niedrigsten Energiesparzustände erreichen, ist dieses Konstrukt imme rnoch sparsammer als so ziemlich (fast) alles andere.



1 hour ago, Grobalt said:

Die N100 boards scheiden mit mehr als 1 Zusatzcontroller ja aus.



Falsch.





Edited November 11, 20241 yr by DataCollector
falschen Link ausgetauscht

Ich muss mein Haupt in Schande neigen.



Die verlinkte x1 SATA PCIe Karte ist keine ASM1164 sondern eine ASM1064, die x4 ist aber eine 1164. Die 1064 hat Probleme mit ASPM. Ob es da auch ein Firmware Update gibt das Sie wirklich ASPM fähig macht weiss ich nicht.



Danke nochmal für das darauf hinweisen @saber1



Insofern ist der Vorschlag von @DataCollector besser.



Halt ASM1166 im M.2 Slot und eine weitere im  PCIe x4 Slot und im x1 Slot eine NVME via Adapter oder die 2,5GBit NIC, wenn es die so zu kaufen gibt.





Gruss,

Joerg

mh, auf der Asrock Seite steht m.2 pci express module not supported für den E-Key .. ?



mal das board, netzteil, memory und m.2 asm bestellen .. den pci slot kann man dann später nachrüsten genauso wie e-key

Edited November 11, 20241 yr by Grobalt

55 minutes ago, MPC561 said:

Ich muss mein Haupt in Schande neigen.



Die verlinkte x1 SATA PCIe Karte ist keine ASM1164 sondern eine ASM1064, die x4 ist aber eine 1164. Die 1064 hat Probleme mit ASPM. Ob es da auch ein Firmware Update gibt das Sie wirklich ASPM fähig macht weiss ich nicht.



Schade, ich hatet die zu Testzwecken mal bestellt. Dann storniere ich die mal.

(Online habe ich das nirgendwo gesehen.)



1 hour ago, Grobalt said:

mh, auf der Asrock Seite steht m.2 pci express module not supported für den E-Key .. ?



ich glaube, hier wurde von jemand mal mitgeteilt, daß der M.2 2230 PCIe beherrschen sollte.

Ich habe da Board nicht und kann dazu somit nichts aus eigener Erfahrung sagen.



Ich habe zwar vor mir demnächst ein kleines Backup NAS zusammen zu bauen (weil mein zyxel NAS herumzickt), aber ob ich da das N100M rein stecke oder doc irgendetwas in Richtung meines Gigabyte B760m .... weiß ich noch nicht.



In so fern kann ich nicht zusagen, daß ich die mögliche PCIe Fähigkeit des ASRock N100M demnächst testen würde



Edited November 11, 20241 yr by DataCollector

17 minutes ago, DataCollector said:

Online habe ich das nirgendwo gesehen.

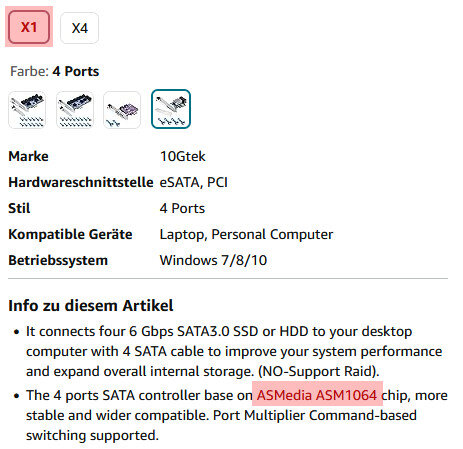

Laut Amazon:

14 minutes ago, saber1 said:

Laut Amazon: ...



Danke! Ich habe es mehrfach gelesen und immer übersehen.

Da ich die Bestellung anscheinend nicht mehr stornieren kann, wird es eben ein Widerruf.

Edited November 11, 20241 yr by DataCollector

45 minutes ago, DataCollector said:

Da ich die Bestellung anscheinend nicht mehr stornieren kann, wird es eben ein Widerruf.

Ich hab gelesen das es die Silversone Firmware auch für den 1064 gibt. Wollte das sogar vor paar Wochen testen aber stellte fest ich hab nur noch einen 1061er rumliegen.

(Könnte sogar die gleiche Firmware sein wie für den 1166er)



Du könntest mal schauen und testen ob der dann mit ASPM umgehen kann. Natürlich nur wenn Du Lust auf das Risiko hast Data.



Da auf der Website, explizit auch der 1064 erwähnt, gibt es sogar noch was neueres als die Firmware von der Silverstone Website:

KLick

Download: Klick



Edited November 11, 20241 yr by MPC561

1 hour ago, MPC561 said:

Ich hab gelesen das es die Silversone Firmware auch für den 1064 gibt. Wollte das sogar vor paar Wochen testen aber stellte fest ich hab nur noch einen 1061er rumliegen.

(Könnte sogar die gleiche Firmware sein wie für den 1166er)



Du könntest mal schauen und testen ob der dann mit ASPM umgehen kann. Natürlich nur wenn Du Lust auf das Risiko hast Data.



Ich habe noch ein paar China 1064 rumliegen. Wenn ich Zeit dazu finde, kann ich es damit ja mal testen.



Edited November 11, 20241 yr by DataCollector
