fa2k

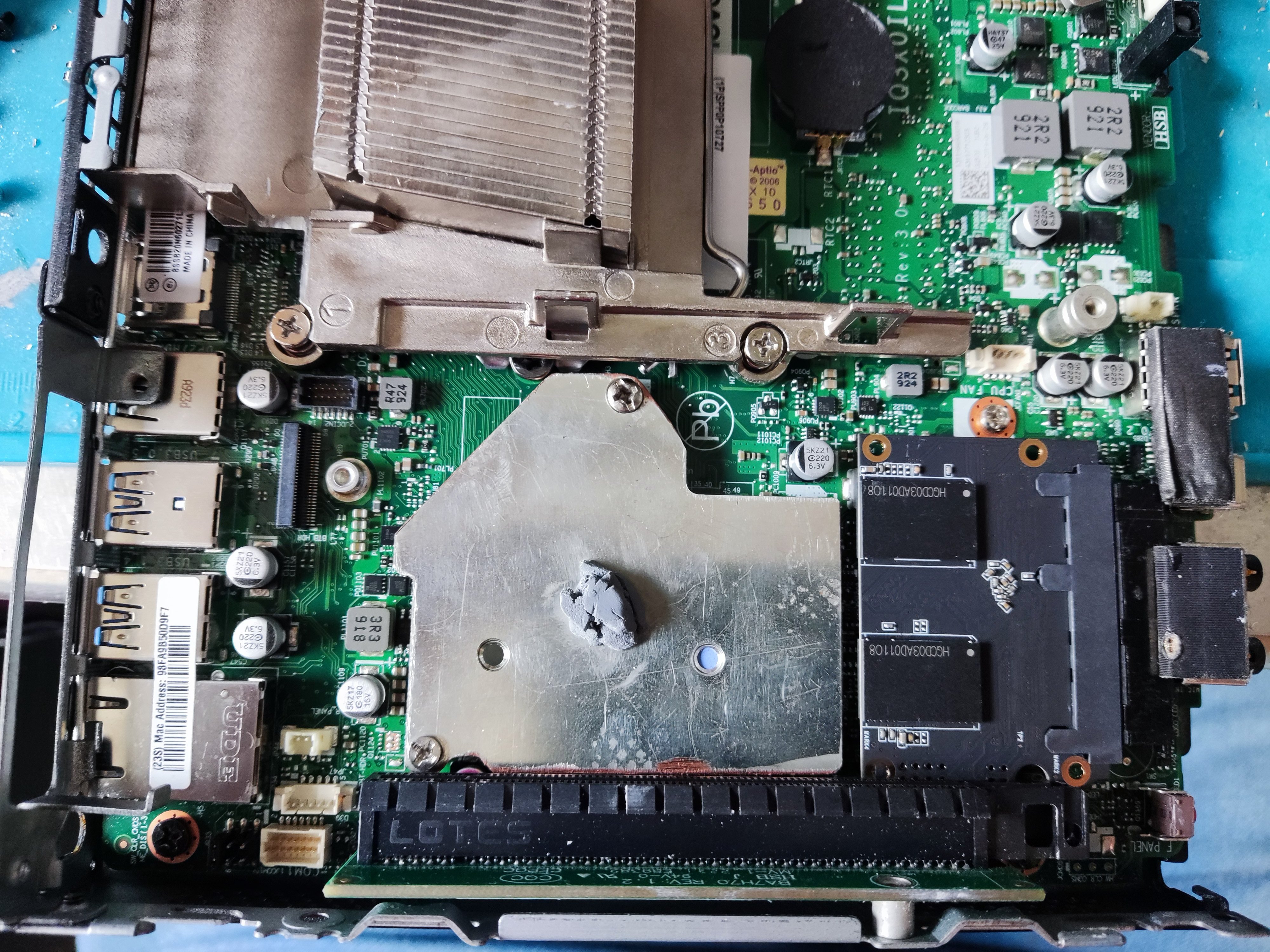

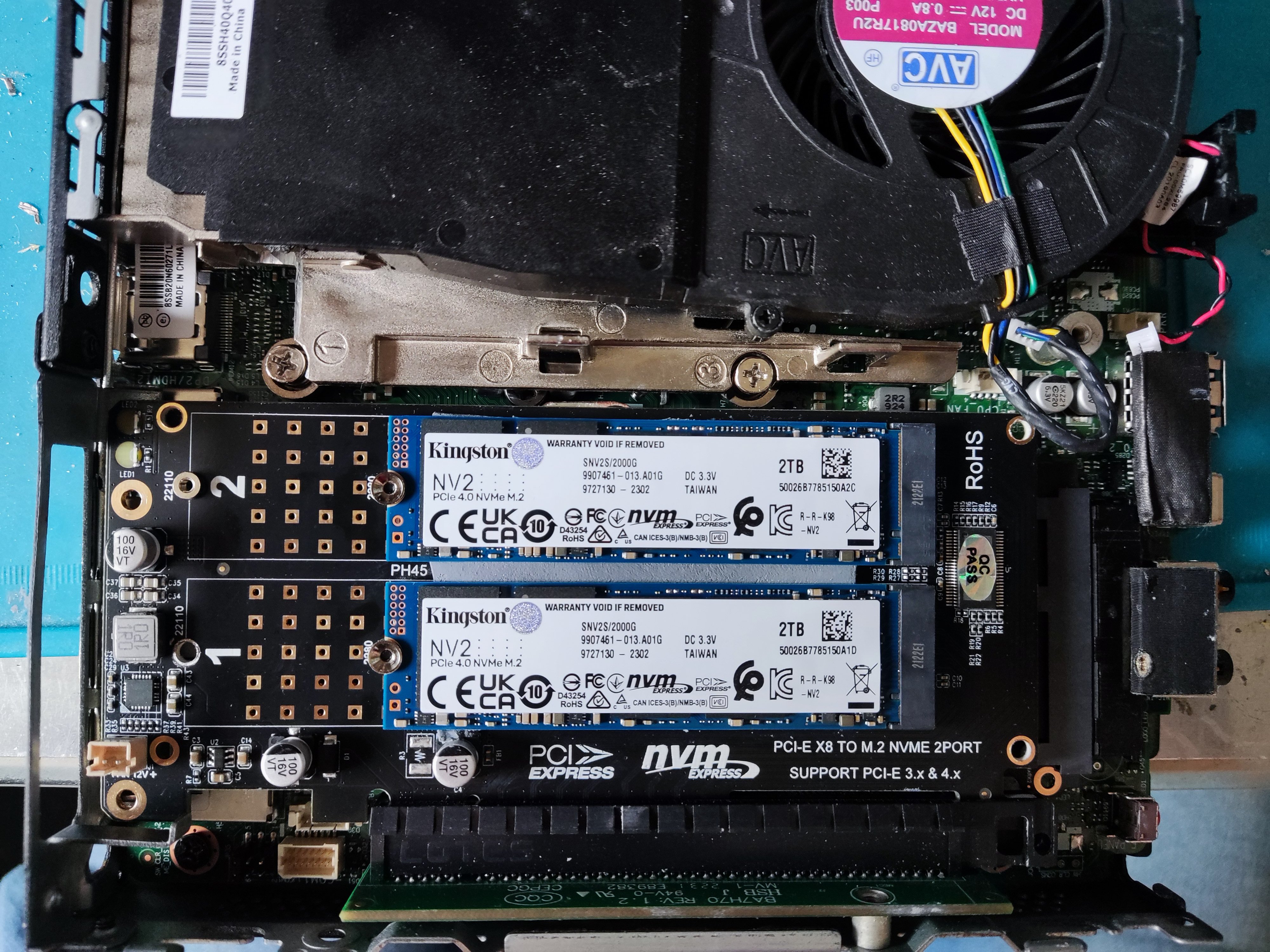

Diese Tabelle war recht hilfreich. Wie badger ja geschrieben hat, ist es das Ziel diese letzte Reihe zu erreichen, in dem zum Einen das x4x4 eingeschaltet und zum Anderen die Zuordnung umgedreht wird. Ohne das Umdrehen hätte man ja x8x4x4 aber da nur x8 verbunden ist, wären die beiden x4x4 im Nirvana gelandet. Also ging es nur darum CFG2, 5 und 6 auf den Wert 0 zu bringen, heisst die passenden Widerstände einzusetzen. CF5 hat schon einen Widerstand (verbunden mit GND =0), die beiden anderen fehlten noch. Laut Boardview musste ich nur noch die zwei Plätze finden und einsetzen Ich erreiche aber C7 nicht mit meinen billigen Kingston nvme´s... sieht aber trotzdem schon ziemlich cool aus

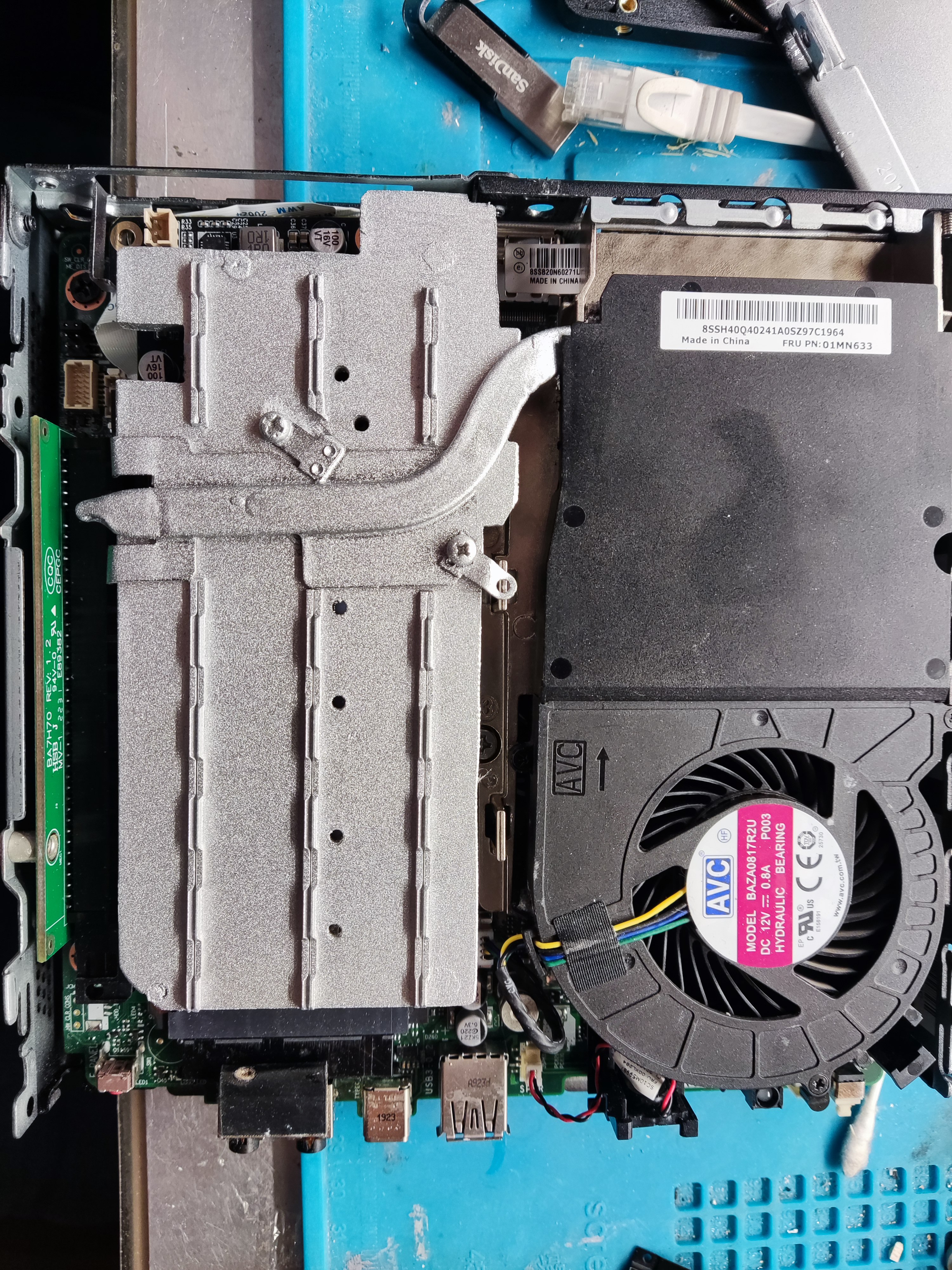

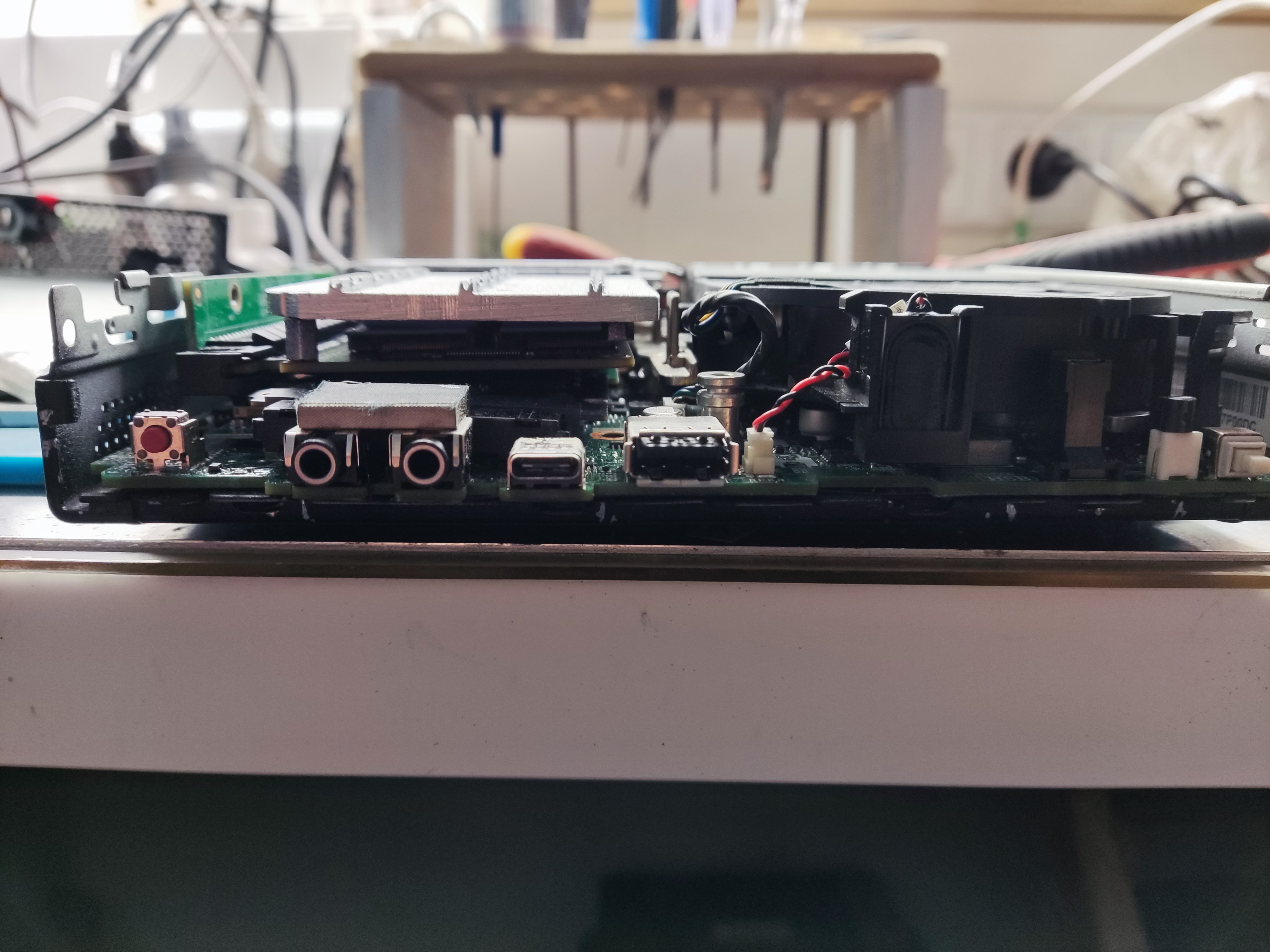

Ist ein Alublock + einer Laptop CPU Heatpipe. Ehrlich gesagt, weil mir langweilig war. Aber dieser Bereich bekommt nicht viel Luft ab und kühlere Komponenten halten bekanntlich länger. Ich werde es mit und ohne mal testen

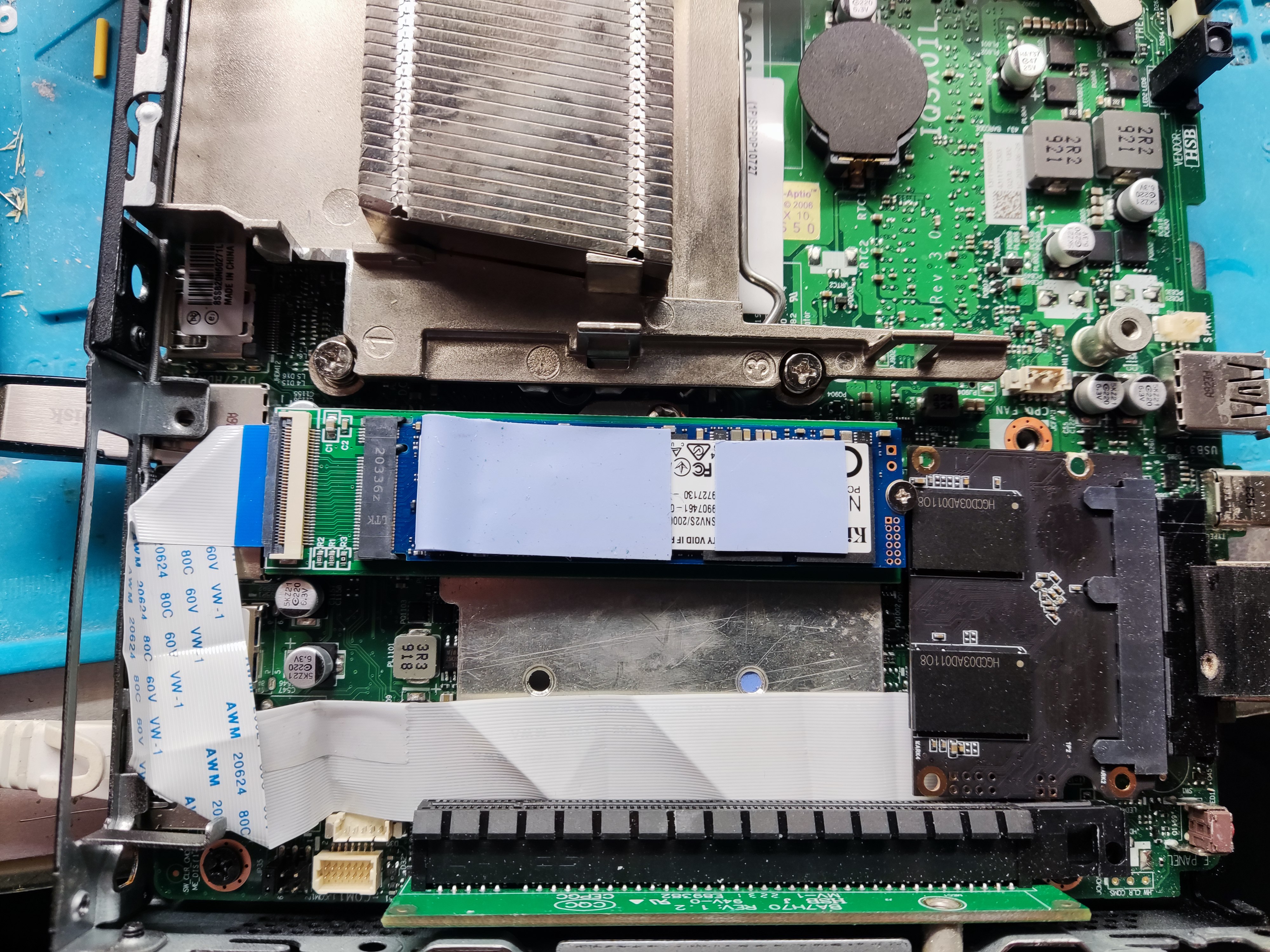

So könnte es aussehen. Ich weiß, ich weiß, etwas gebastelt... und trotzdem :-)

Die hier passen gut: SATA III 6Gbps SAS Cable für Server SATA 7 Pin to SATA 7 Pin SSD Data Kabel

Der M920 unterstützt X4X4 Bifurcation, jedoch müssen zwei 1k Widerstände gelötet werden. Ich hatte dazu ein Issue bei https://github.com/badger707/m920q-pcie-bifurcation/issues/1 erstellt. Das Board ist wirklich der Knaller. Man kann auch den zweiten M2 Slot auch anlöten, falls der keinen verbaut hat, leider unterstützt der M710 am zweiten Slot nur SATA SSDs. Alternativ lässt sich auch eine SATA Erweiterungskarte an den PCIE Slot hängen und die SATA Kabel nach hinten rausführen um ein Gehäuse mit mehreren SATA Platten (mit eigener Stromversorgung) zu betreiben. Das hier wird fast in jedem OS erkannt 6 Port Erweiterungskarte, ASM1166 6-Port-Chip,Unterstützt 6 SATA 3.0 Geräte
