LeoT

Danke für die Verlinkung. Das war sehr aufschlussreich bzgl. der Verbräuche. Ich habe mich gestern nochmal mit den ASM1166 Boards beschäftigt. Mir hats schon einmal einen Server zerschossen wegen den Dingern, Platten sind ausgestiegen und und und... In diversen Foren ließt man ähnliches von anderen Nutzern. Der Stress will ich nicht nochmal haben. Ich werde mir vermutlich für den Start eine LSI 9400-16i besorgen. Damit wären 16 der 20 HDDs abgedeckt, was sowieso für den Anfang reicht. Die restlichen vier werden ich trotzdem direkt per SATA vom Mainboard auf SFF-8643 adaptieren, wie von dir beschrieben, dann ist das für die Zukunft ready. So kann ich auch eines der günstigeren Motherboards nehmen, das ASUS TUF GAMING Z790-PRO. Das hat vier SATA's an Board (für meine SFF-8643 Adaptierung) genug PCIE's und M.2 Slots für weitere expansion cards bzw. redundanten Cache. Ich glaube das wird es werden

Obwohl... eine Broadcom SAS 9305-24i würde es ja auch tun und dann mit dem Gigabyte Z790 evtl... Eventuell auch das ASUS TUF GAMING Z790-PRO WIFI... Hat jemand Erfahrungen damit?

Spannend! Laut Datenblatt sollten es ja durchaus weniger sein bei der LSI 9400-16i... Ich werde es glaub ich probieren so. 4 Platten pro SFF-8643 sind auch bei der Backplate des Gehäuses so vorgesehen. Das ist kein Problem. Brauche nur halt 5x SFF-8643 und die SAS Karten gibts meist nur mit 4x...

Vielen Dank für eure Antworten! @Timmey85 Mein "Problem" ist ja auch, dass ich für das Case auf 5x miniSAS SFF-8643 kommen muss. Laut meiner Recherche gibt es keine SAS Karte mit 5 Anschlüssen, ich müsste also zwei Karten besorgen was nicht nur teuer ist, sondern auch einen PCIE raubt und den Verbrauch nach oben treibt... Daher kam die Idee zu dem Asus Mainboard, welches eben 1x SlimSAS an board hat, welches ich adaptieren kann. Es geht mir ja auch nicht um jedes Watt... Das Ding soll am Ende halt nur nicht dauerhaft bei 100 W rumhängen... Mit den ASM 1166 habe ich leider beider vorherigen Servern sehr schlechte Erfahrungen gemacht, weshalb ich diese nicht nutzen möchte. Passt auch nicht so elegant zu den SFF-8643 im Case. Da würde ich glaub ich bei der Broadcom LSI 9400-16i bleiben... Bei dem Prozessor hab Ihr beide recht. Dort habe ich nun auch nochmal recherchiert. Hier werden ich dann die Intel® Core™ i5-12600K CPU verwenden. Auch mit dem RAM hast du recht! Bleibt nun also wirklich noch die Frage mit dem Motherboard... Ich habe nun wirklich keine Erfahrungen wie viel so eines extra wegnuckelt... Reden wir über > 10W oder kleiner < 10 W? Grundsätzlich ist das Motherboard natürlich auch nicht das billigste, bietet mir aber auch reichlich PCIEs für Expansion in der Zukunft. Wegen der Warnung zu dem hohen Verbrauch bin ich nun aber verunsichert... Habt Ihr evtl. Vorschläge eines Alternativen Boards welches oben genanntes auch erfüllt, gerade die SFF-8643 Thematik? Vielen Dank für die Hilfe! Beste Grüße Leo

Hallo zusammen, ich plane aktuell den Bau eines neuen Unraid-NAS und würde gerne eure Meinung zu meiner Komponenten-Auswahl hören. Die primären Einsatzbereiche werden ein NAS für meine Video-Produktionen, ein Plex-Server mit 4K-Transcoding sowie DVR-Funktionalität und einige Docker-Dienste sein. Mir ist bewusst, dass das “RAID” von Unraid nicht auf Geschwindigkeit optimiert ist, aber für meinen Anwendungsfall reicht es aus, wenn die 10GbE-Verbindung zum Cache voll ausgereizt werden kann. Das ist für mich wichtig, da ich hauptsächlich Footage off-loade. Ich betreibe zudem eine PV-Anlage und möchte auf den Stromverbrauch achten, weshalb ich mich für eine CPU mit geringer TDP entschieden habe. Trotzdem bin ich offen für Vorschläge, wie ich das System in Bezug auf Energieeffizienz noch weiter verbessern kann. Ich habe bereits einige Erfahrungen mit dem Aufbau von Unraid-Servern, bin jedoch immer offen für eine zweite Meinung und für Tipps, die ich vielleicht übersehen habe. Unten findet ihr die Komponentenliste, die ich mir bisher zusammengestellt habe. Was haltet ihr davon? Danke schon mal für euer Feedback! Komponentenliste für mein NAS-Projekt: Gehäuse: Silverstone RM43-320-RS 4 HE , 19 Zoll 20x Schächte für 2,5-Zoll-/3,5-Zoll-Festplatten/SSDs mit 5x miniSAS SFF-8643-12-Gb/s-Schnittstelle 1x Slim 9.5 mm Laufwerk Schacht 2x Intern SSD 2,5 Zoll Kugellager-Gleitschiene für einfache Server Rack-Integration Mainboard: ASUS PRO WS W680-ACE Intel® LGA 1700 Sockel - Intel 12th and 13th Gen Zwei PCIe 5.0 SafeSlots, zwei PCIe 3.0 Steckplätze, 3 x M.2 PCIe 4.0, zwei Intel® 2.5Gb Ethernet, Frontpanel USB 3.2 Gen2x2 Type-C®, Thunderbolt™ 4 Header 1x SlimSAS (mit Adapterkabel auf SFF-8643 nutzbar) Mini-SAS Karte: Broadcom LSI 9400-16i - SAS HBA Controller IT Mode Firmware PCIe x8 3.0 4 Ports miniSAS SFF-8643 für maximal 16 SATA / SAS Laufwerke intern 10 GbE Karte: Intel E10G42BTDAG1P5 (hab ich noch von einem älteren Server) PCI Express 2.0 x8 CPU: Intel Core i5-12600T Sockel: 1700 Performance, 6 Kerne, 12 Threads DDR4-3200, DDR5-4800 Intel® UHD Graphics 770 TDP - 35 W (neben der iGPU mein Hauptgrund für diese CPU) RAM: DDR5-RAM 2 x 16GB, 4800 MHz Vermutlich Crucial PSU / Netzteil: be quiet! Straight Power 11 Gold 750 W Ein paar Molex Adapter muss ich für die Backplane des Gehäuses besorgen. OS: Unraid 2 x M.2 Cache Drive 2 TB im Raid - Crucial P3 Plus SSD 1TB M.2 PCIe Gen4 NVMe Primäre Nutzung: NAS für Video Produktionen, Plex Server mit 4K Transcoding und DVR, ein paar Docker Dienste Bin gespannt auf eure Rückmeldungen!

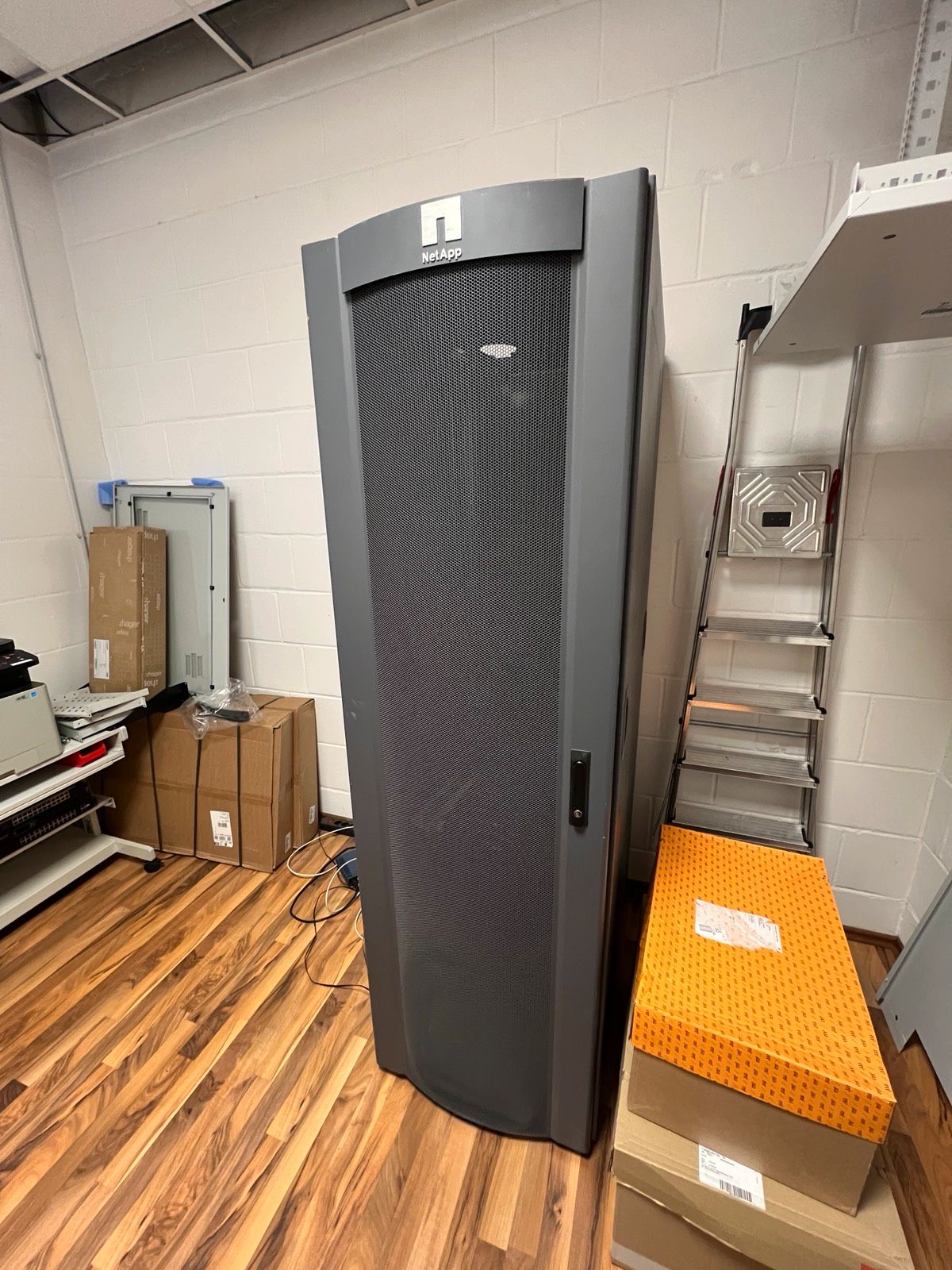

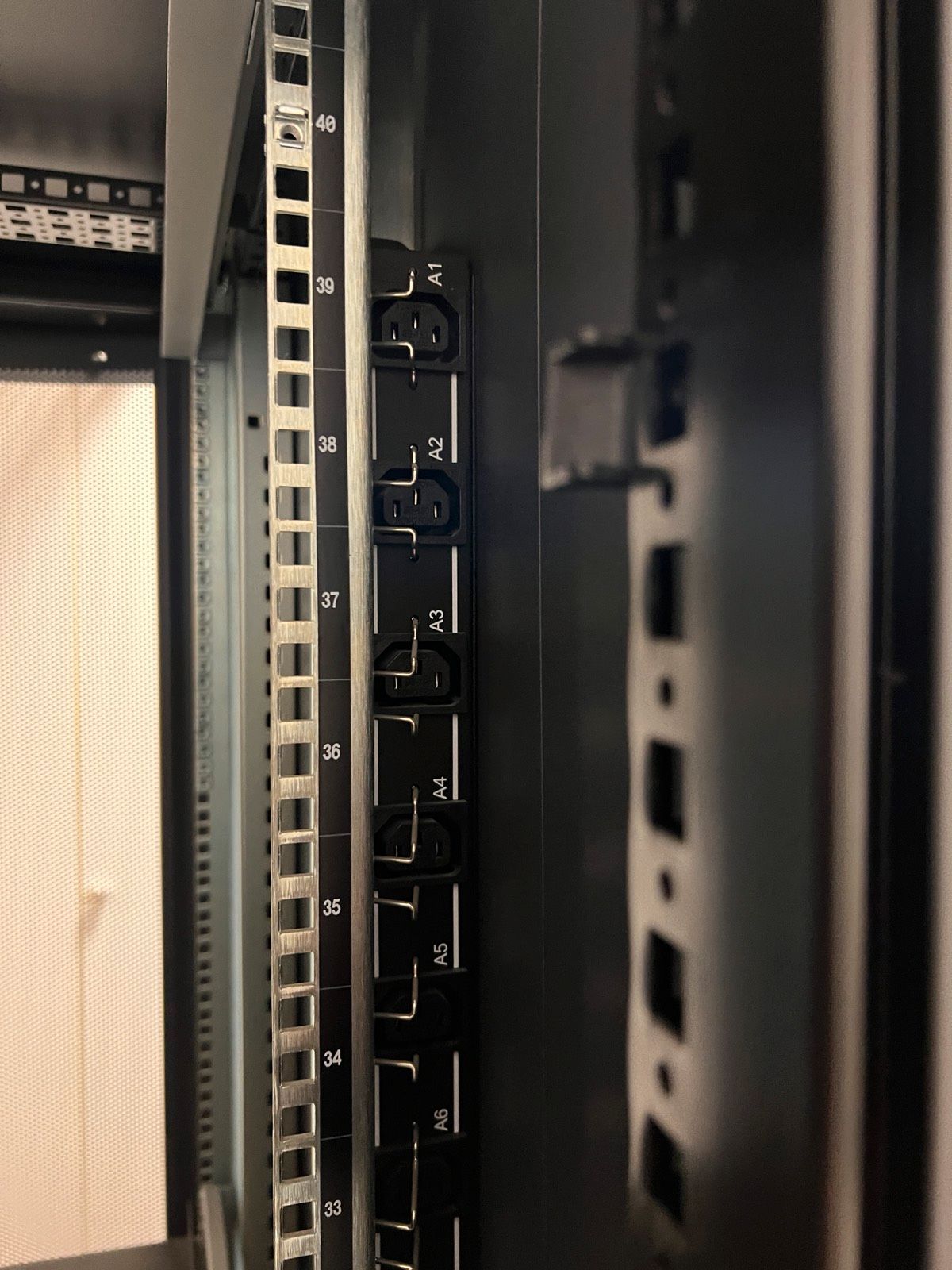

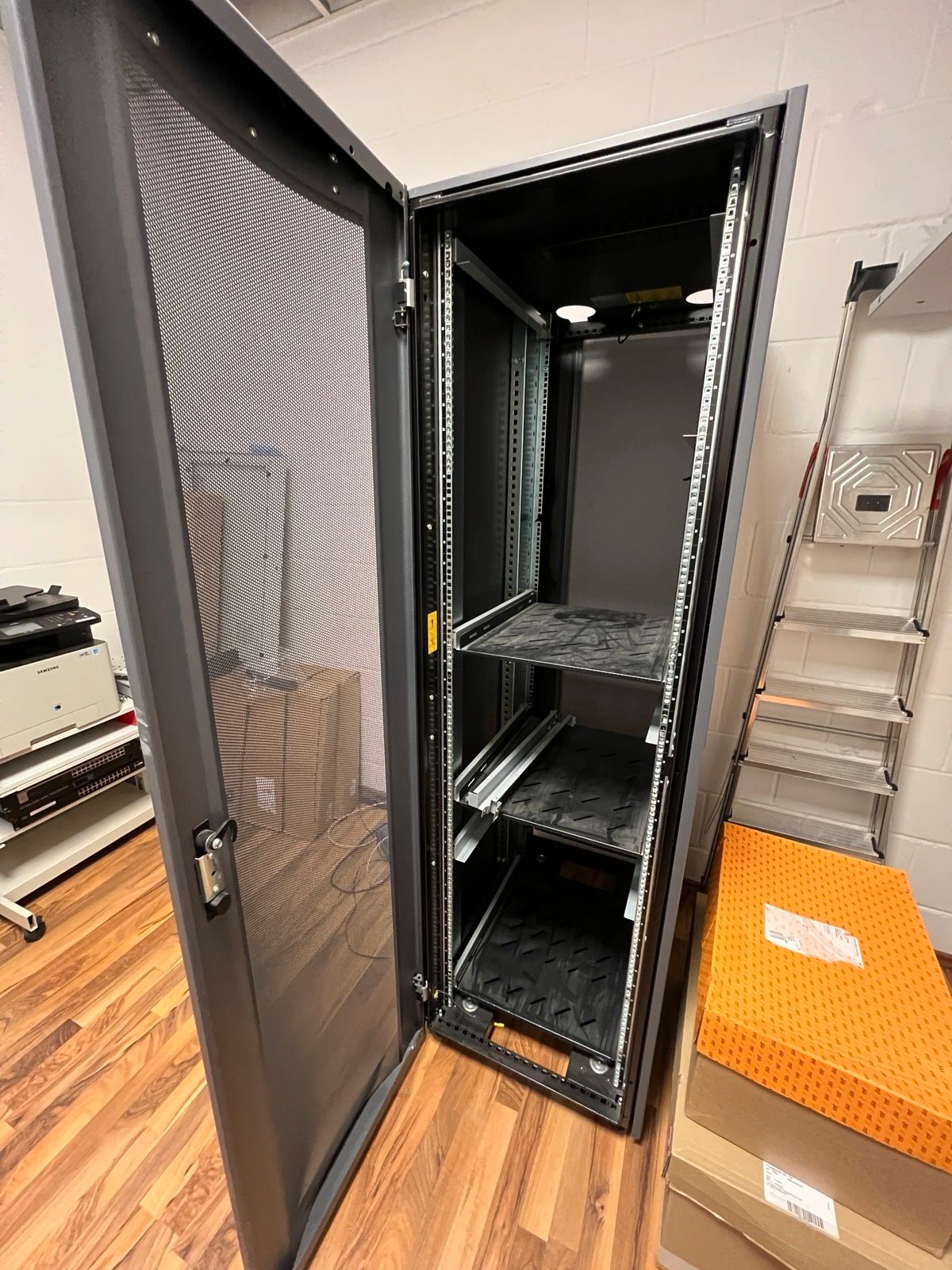

Moin zusammen, ich habe aktuell zwei "Server" im Betrieb. Ein NAS mit 40TB im Wohngebäude welches ich hauptsächlich für TimeMachine Backups und als Plex Storage Nutze. Specs: 2,5 GbE | 40 TB | i3 12100 für Plex transcoding | 2x 5,35" Laufwerke fürs Archivieren von alten Familien DVDs | Unraid OS Mit dem System bin ich wirklich absolut zufrieden. Es läuft perfekt! Beim Plex transcoding frisst sich die iGPU des i3 problemlos durch 4K HDR 100Mbit Footage und das bei 4-5 simultanen Streams! Das zweite NAS steht im Video-Studio und ist aktuell noch ein Synology DS1821+ mit 56 TB. Dies nutze ich als Filmemacher um mein Rohmaterial zu archivieren, schnell zugreifen zu können, manchmal auch um direkt vom NAS zu schneiden. Specs: 10 GbE | 56 TB | AMD Ryzen V1500B integriert | Synology OS Mit dem System bin ich ebenfalls zufrieden aber die Preise für da Teil waren schon bodenlos... Es war mal ein Notkauf gewesen als mir ein Server abgeraucht war und es schnell gehen musste... Vorhaben: Da ich nun bald in die Räumlichkeiten meines Video-Studios ziehe, möchte ich gerne meine beiden Server vereinen, sprich ein großes neues NAS bauen. Dazu konnte ich mir bereits einen schönen großen Serverschrank auf Kleinanzeigen schießen, wo dieser auch später im Rack montiert werden soll: In den Schrank kommt später auch sämtliche andere Infrastruktur für das Gebäude. Da ich schon öfter kleinere Server gebaut habe, wo ich immer wieder schnell zu typischen Problemen kam, dass keine Festplattenplätze mehr frei waren...möchte ich dieses mal direkt auf ein Rack-Gehäuse mit 24 Bays umsteigen. Da mich die CPU von der Leistung und vom Preis so begeistert hat, möchte ich auch hier bei dem i3 12100 bleiben. Sonstige Anforderungen sind folgende: 10 GbE fähig für schnelle Datenübertragungen gutes Plex transcoding (durch iGPU des i3 12100 bereits erfüllt) gute Erweiterbarkeit (Festplattensteckplätze, PCIe Slots) Möglichst geringer Standby Verbrauch Was brauche ich nicht: Eine GPU wird nicht benötigt werden Außer ein paar Docker sind leistungsstarke VMs auch nicht notwendig Komponenten: Ich habe mich die vergangenen Tage natürlich schon ins rabbit hole der Komponenten-Suche begeben und viele Teile zusammen gesucht. Ich denke folgendes würde meinen Anforderungen gerecht werden. Trotzdem frage ich gerne immer nochmal in die große Runde, was andere zu der Auswahl denken. Feedback & Verbesserungsvorschläge würden mich daher sehr freuen. Komponenten-Liste: Server Gehäuse: Fantec SRC-4240X07-12G | ≈ 530 EUR https://www.fantec.de/produkte/serverprodukte/19-server-storagegehaeuse/produkt/details/artikel/2564_fantec_src_4240x07_6ge_expander/ Notiz: Das Gehäuse ist nicht günstig aber genau das was ich brauche - Mehr als genug Platz.... Die Bays sind in meinen Augen gut verschaltet und mit 6x SFF-8087 auch gut anzuschließen. Die Rack-Schienen zum ausziehen muss ich separat erwerben ≈ 40 EUR CPU: Intel i3 12100 | ≈ 110 EUR https://ark.intel.com/content/www/us/en/ark/products/134584/intel-core-i3-12100-processor-12m-cache-up-to-4-30-ghz.html Notiz: Die CPU reicht für die Daten-Transfers und meine Docker, Plex transcoding etc. völlig aus denke ich... Bis jetzt hat mir die CPU in meinem anderen Server bestens gefallen, also warum nicht dabei bleiben. Für den Preis fast unschlagbar in meinen Augen. TDP von 60 - 80 W auch super.... Motherboard: GIGABYTE B760 DS3H DDR4 | ≈ 120 EUR https://www.gigabyte.com/de/Motherboard/B760-DS3H-DDR4-rev-10#kf Notiz: Hier wird es nun natürlich schon komplizierter.... Die CPU passt ja auf jeden Fall drauf und genug PCIe's sind auch verfügbar: 1 x PCI Express x16 slot, supporting PCIe 4.0 4 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 Der Plan wäre hier eine 10 GbE Karte in den x16, PCIe 4.0 zu stecken für volle Bandbreite. Drei der x16 PCIe 3.0 x1 würde ich mit einem SAS Controller für die 24 Festplatten ausstatten. Die x1 Geschwindigkeit sollte hier kein Bottleneck werden denke ich zumal ich sowieso eine NVMe M.2 als Cache installieren werden. RAM: Crucial Pro 2 x 16GB, 3200 MHz, DDR4-RAM, DIMM | ≈ 70 EUR https://www.galaxus.de/de/s1/product/crucial-pro-2-x-16gb-3200-mhz-ddr4-ram-dimm-ram-33027187?ip=Crucial+Pro+16+GB+3200 Notiz: 32 GB sollten wohl reichen... 10 GbE Netzwerkkarte: Intel E10G42BTDAG1P5 | ≈ hab ich noch von einem älteren Server, Neupreis ca. 110 EUR Notiz: Mit 2x SFP+ 10 Gb völlig ausreichend... Ich vermute jedoch aufgrund des alters einen recht hohen Verbrauch... Was denk ihr? Lohnt sich hier evtl. ein Tausch? SAS Controller: 3x Inspur LSI 9300-8i | ≈ refurbished je ≈ 90 EUR https://www.its-haehnlein.com/Shop/host-bus-adapter/267/inspur-lsi-9300-8i-sata/sas-hba-controller-it-mode-12gb-pcie-x8-9311-8i-zfs Notiz: Ist wohl bestens für Unraid geeignet und gibt es mit kompatibler Unraid Firmware online zu kaufen. Jede Karte kann über zwei SFF-8643 Ports bis zu 8 Platten versorgen. Der Plan ist drei Karten zu kaufen um die entsprechenden sechs SFF-8087 Ausgänge des Gehäuses auszustatten. Netzteil: be quiet! Straight Power 11 Gold | ≈ 125 EUR https://www.bequiet.com/de/powersupply/straight-power-11/1247 Notiz: Die 750 W Variante sollte wohl ausreichen.. Wie gesagt: Eine GPU soll nicht rein kommen. Wichtig waren mir bei dem Netzteil die 4x Molex Stecker für die 6x Molex Anschlüsse des Gehäuses für die HDDs. Hier werde ich dementsprechend noch zwei Molex Y-Adapter besorgen. HDDs: noch unsicher... | ≈ X EUR Notiz: Hier bin ich mir noch nicht ganz sicher... Bis jetzt hatte ich immer die Seagate Ironwolf NAS Platten.. Die haben sich aber immer schnell verabschiedet... Gerne Vorschläge womit Ihr gute Erfahrungen gemacht habt. Ich möchte nicht direkt alle 24 Bays belegen.. Vermutlich sollen es fürs erste um die 120 TB werden. Schlusswort: Ich würde mich sehr freuen, wenn einer von euch mit noch mehr Ahnung mal über meine Komponenten herüber schaut, und eventuell noch mal hilfreiches Feedback geben kann. Danke Euch und einen schönen Abend! Leo

Das ist eine gute Frage... Gerade wenn ich mir die Eckdaten von @Chr1sch anschaue... Echt komisch... Das stimmt so nicht... Aktuell sind es 7 HDDs, eine SSD und die eine SAS Karte... Mehr nicht. --------------------------------------------------------------------------------------------------------------------------------------- Ich kann mir den hohen Verbrauch nur über die SAS Karte erklären. Der Chipsatz der SAS-Karte ist der: Broadcom 9220-8i Leider finde ich kein exaktes Datenblatt zu der Karte online. Eine Vergleichbare Karte zieht laut Datenblatt jedoch nur 7W... (https://docs.broadcom.com/doc/12352060) Jemand von euch eine Idee? Irgendetwas, was ich eventuell im BIOS machen muss?!

[UPDATE] Ich habe gerade nochmal ein paar Messungen zum Stromverbrauch getätigt. Hier die Ergebnisse: Server läuft - ALLE 7 HDDs im Schlafmodus (Spun Down) = ca. 57 W Server läuft - ALLE 7 HDDs AKTIV (Spun Up) = ca. 75 W Server läuft - ALLE 7 HDDs AKTIV (Spun Up) + Plex Encoding = ca. 100 W Bei 24/7 Betrieb kosten: 57 W / 75 W / 100 W --- DURCHSCHNITT = 77,33 W 0,07733 kWh pro Stunde * 24h = 1,85 kWh pro Tag ------------------------------------------------------------------------------------------ 1,85 * 30 Tage = 55,5 kWh pro Monat 55,5 * 0,30 € pro kWh = 16,65 EUR pro Monat ------------------------------------------------------------------------------------------ 55,5 kWh * 12 Monate = 666 kWh pro Jahr 666 * 0,30 € pro kWh = 199,8 EUR pro Jahr ------------------------------------------------------------------------------------------ Ich denke der Betrieb wird nochmal günstiger sein, da die Disks meistens im Stillstand sind... Definitiv aber nicht das sparsamste/effizienteste NAS der Welt

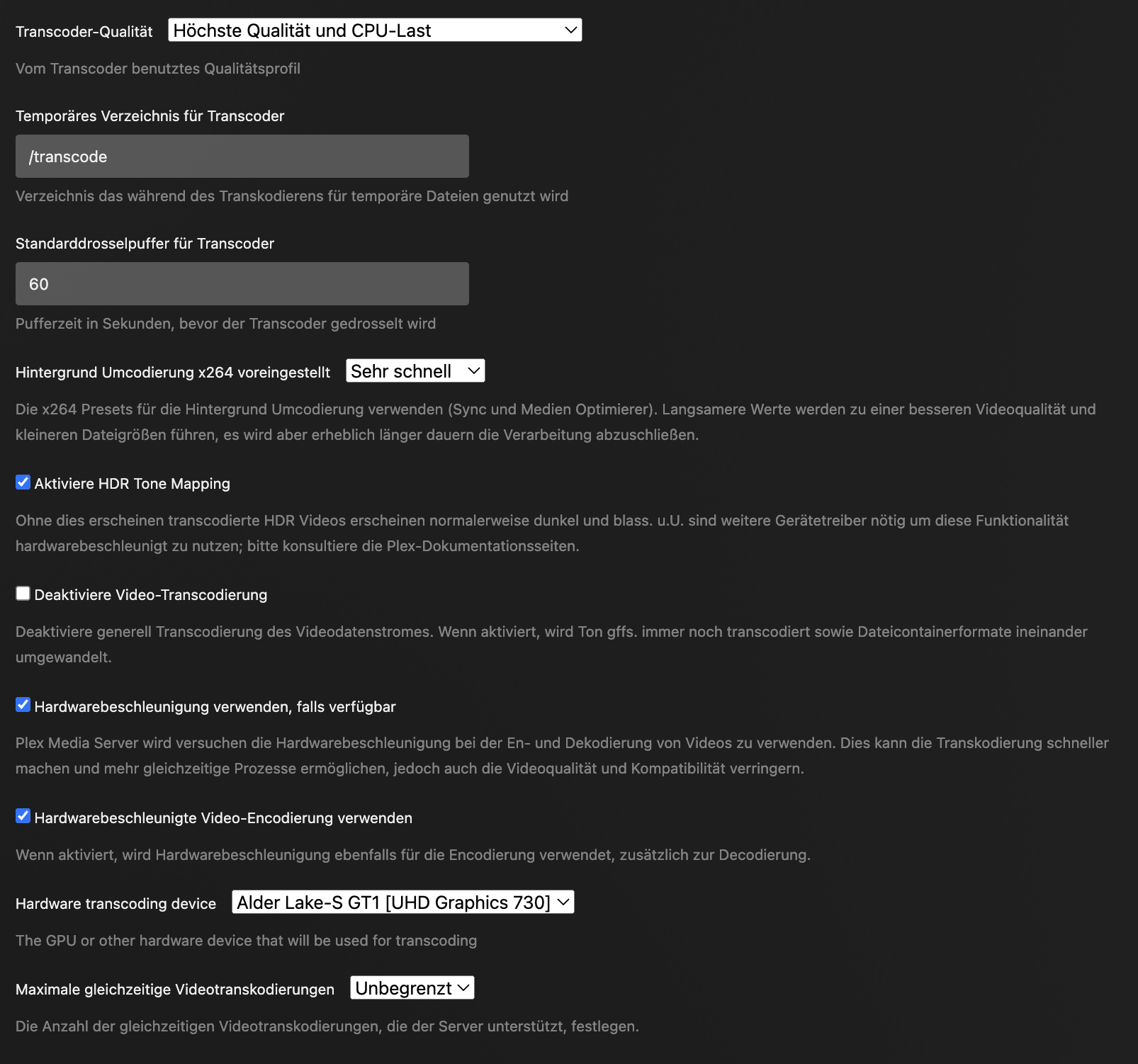

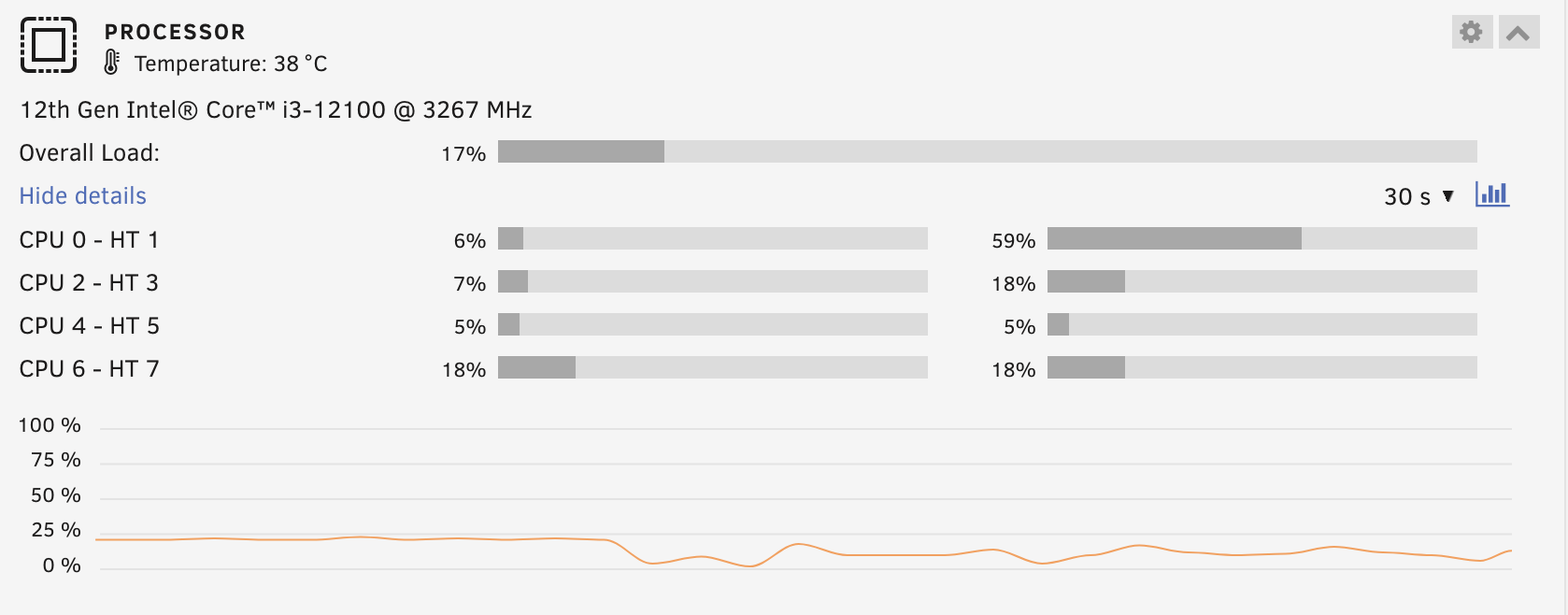

Ergänzung: Das sind nun meine Transcoder Setting im Plex: Mit aktiviertem HDR Tone Mapping (ein muss bei HDR Content...meiner Meinung nach...) und "Transcoder Qualität" auf "Höchste Qualität und CPU-Last" liegt die CPU last bei einem 4K HDR MKV Film (Bitrate: 66160 kbps / 66,16 mbps) mit aktiviertem transcoding zu 20mbps 1080p bei 15-20 % kontinuierlicher CPU-Last. Das ist echt hammer für die CPU!

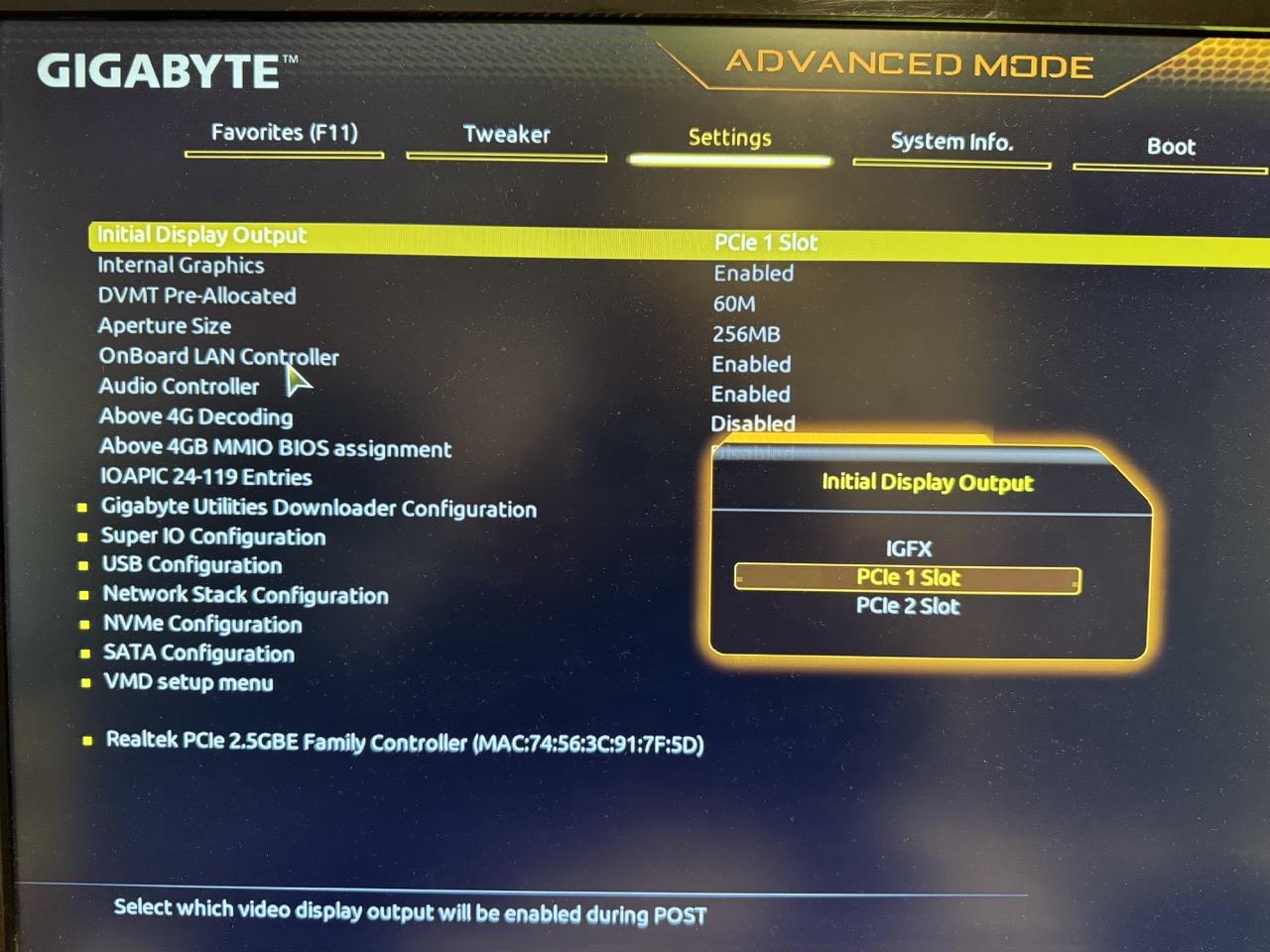

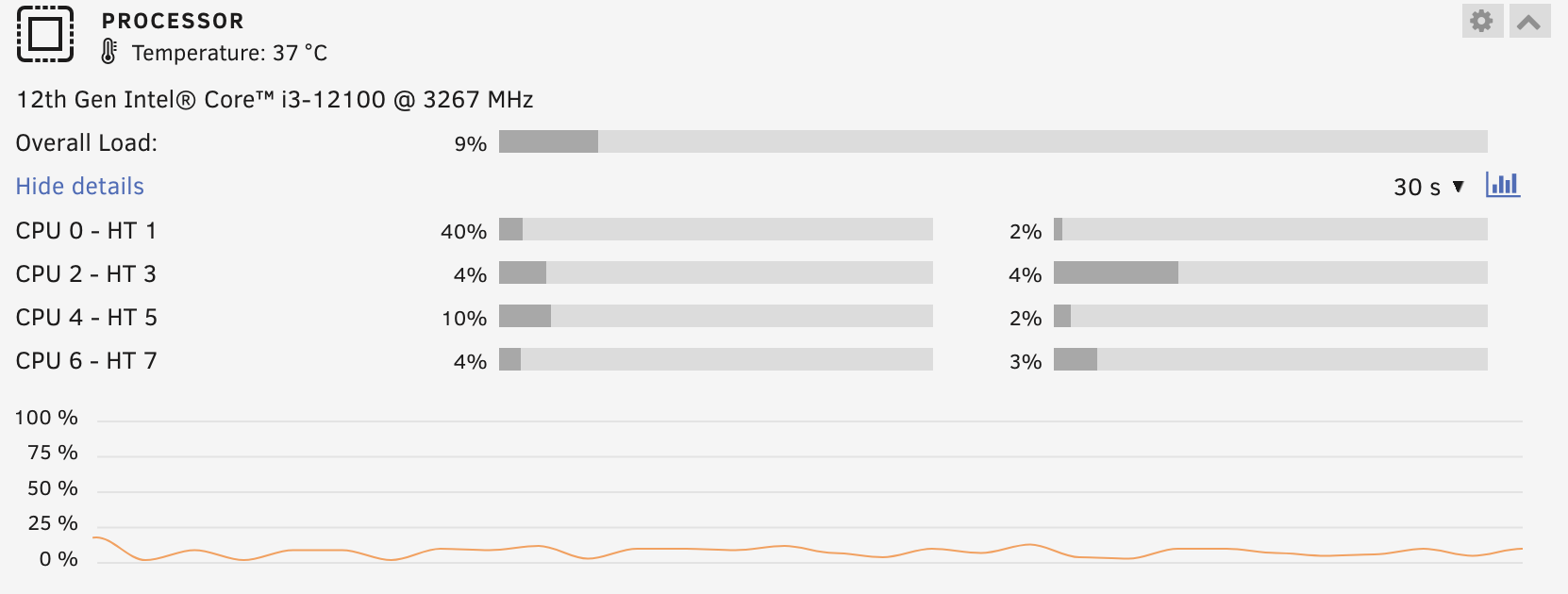

Tausend Dank! Es klappt jetzt! Den Docker benutze ich auch. War auch alles so konfiguriert, bis auf "/dev/dri/" Mit dieser Anleitung konnte ich die Hardware Beschleunigung mit INTEL QUICK SYNC aktivieren. Dort wird auch das hinzufügen von "/dev/dri/" erläutert: Die "Internal Graphics" waren im BIOS vom B760M schon standard-mäßig "enabled". (siehe Bild) Ich habe dort nochmal den "Initial Display Output" auf "IGFX" umgestellt... Ich weiß aber nicht ob das zur Lösung beigetragen hat: Jetzt läufts butterweich! Richtig richtig gut!!!! Ein HDMI Dummy muss bei mir nicht eingesetzt werden. Wenn ich eine 4K MKV in 1080p 20 MBit/s schauen möchte, ist der i3 jetzt bei nur knapp 10% Damit lässt sich doch arbeiten! Jetzt kommt es auch eher wieder mit den 5 simultanen transcodes hin! Wohl eher 8-9 wenns gut läuft! Ich liebs! Vielen Dank für eure ganze Hilfe!

Danke für die schnelle Rückmeldung. a) Muss das extra aktiviert werden? Finde dazu nichts im BIOS... b) War mir nicht bekannt... Trotzdem wird dort ja keine so große Diskrepanz herrschen.. top ist korrekt.

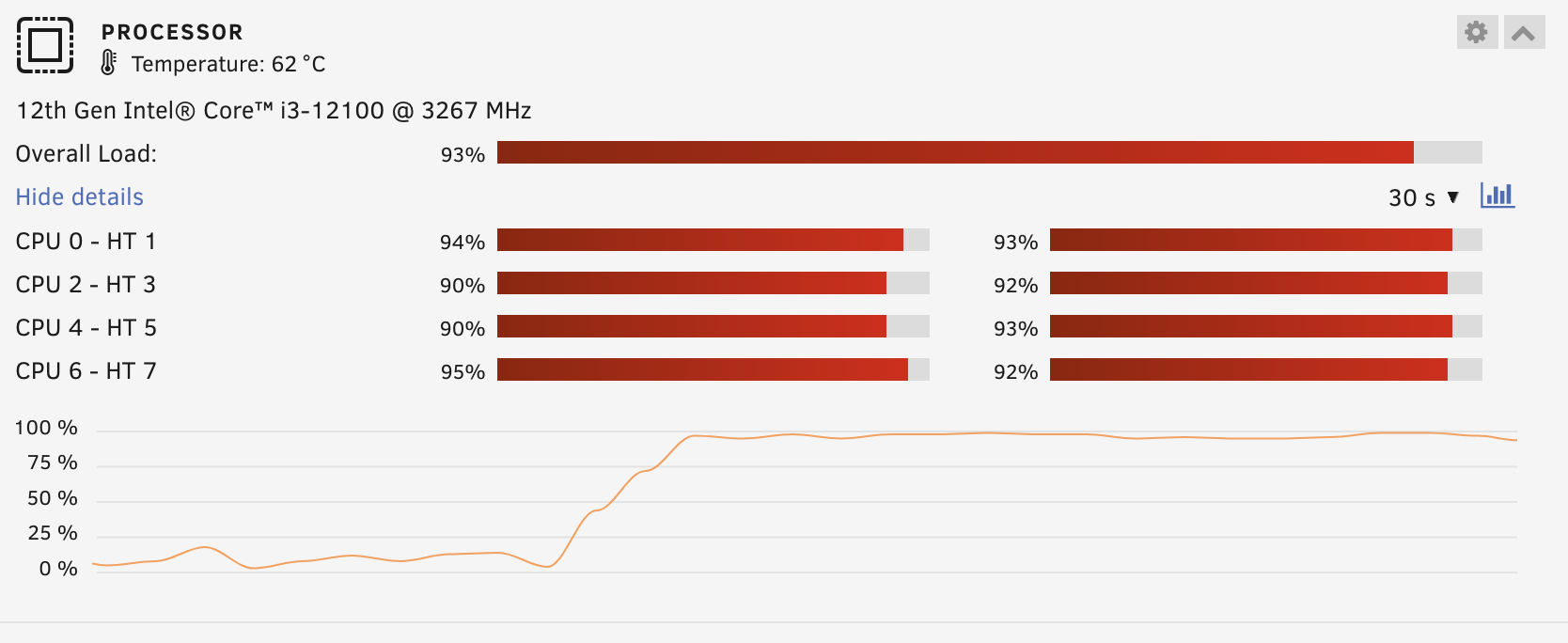

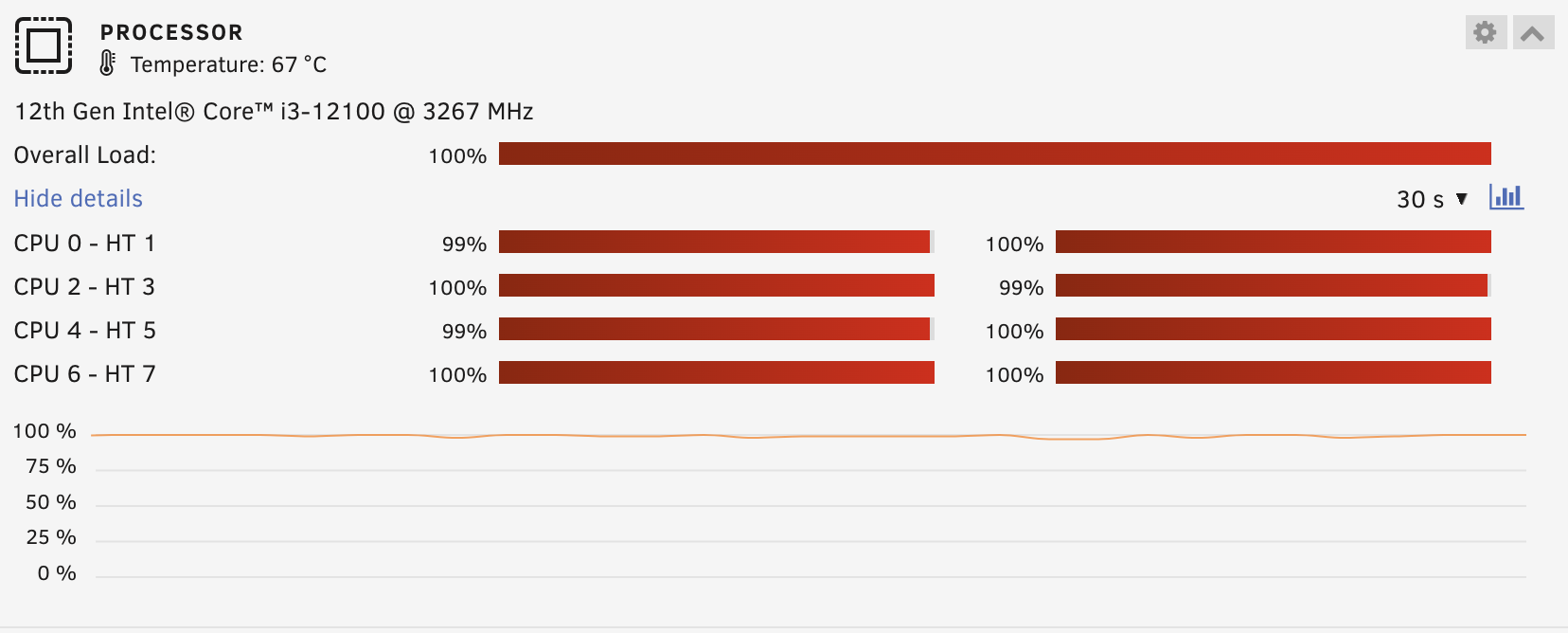

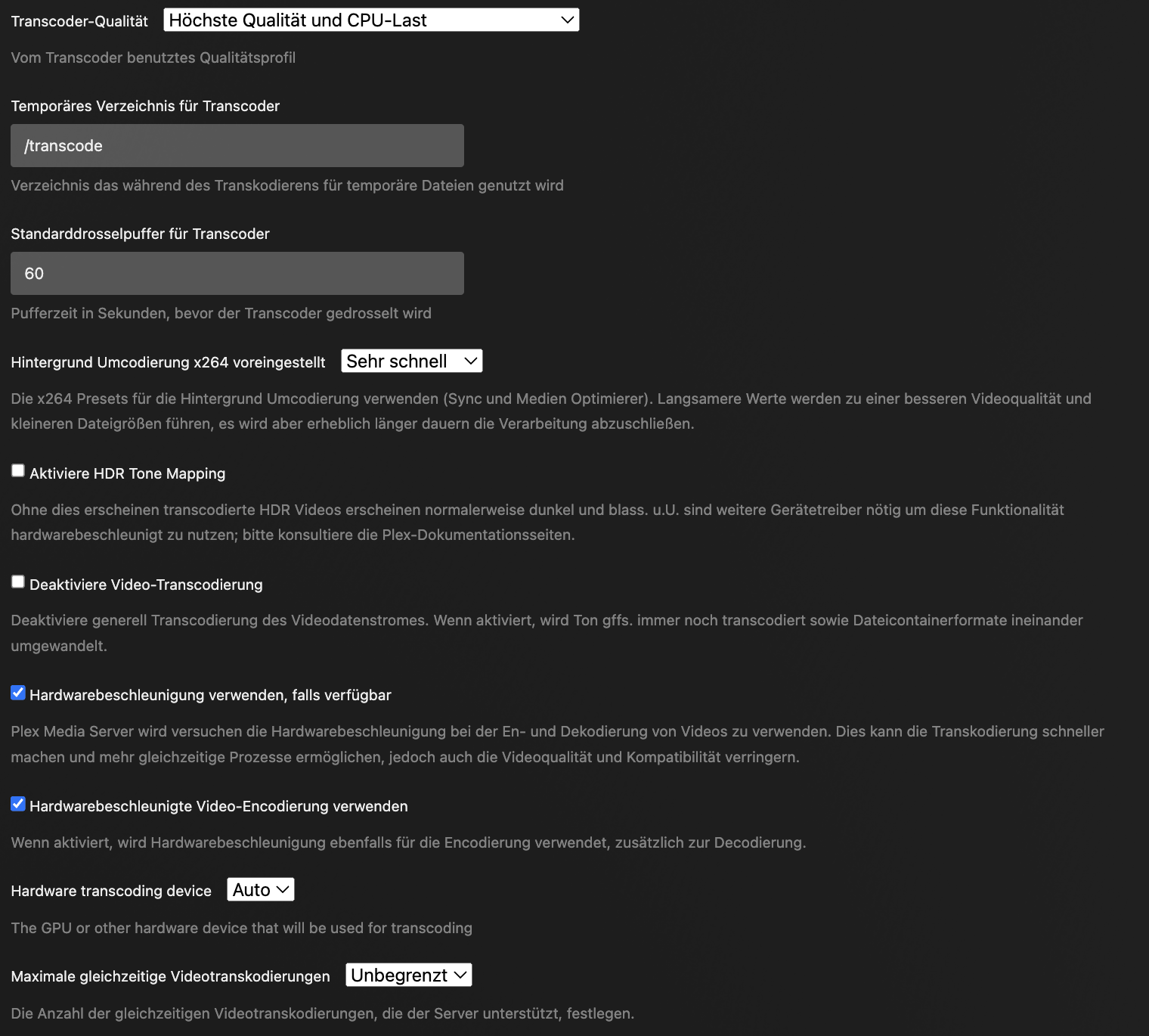

Danke Euch! Mainboard, CPU, RAM und den Rest habe ich heute verbaut.... Leider ist das Ergebnis nun sehr ernüchternd... POSITIV: Ich musste nichtmal die Boot-Order neu festlegen und Unraid startet wie zuvor auch. Das war schonmal super und alles läuft auch tadellos! ERNÜCHTERND: Leider aber mit eher schlechten Ergebnissen beim Plex Transcoding. Wenn ich eine 4K MKV in 1080p 20 MBit/s schauen möchte, ist auch der neue i3 sofort am Maximum der Möglichkeiten... Er geht genau wie zuvor sofort ganz auf 100% Last... und das bei nur einem Transcode! Der Stream läuft dann rückelfrei und ohne buffering aber, mhmhmh... Ich weiß nicht wie laut Reddit hier problemlos bis zu 5 Transcodes parallel möglich sein sollen...ziemlich ernüchternd.. Auch bei einer 1080P MKV (mit deutlich geringerer Bitrate), welche auf 1080p 20 MBit/s herunter transcodiert wird, sind es auch über 90 % Auslastung, dauerhaft... Das ist schon ziemlich merkwürdig... Bei Plex sind sämtliche Haken auf "AN": (Wenn bei Transcoder Qualität: "Automatisch" gewählt ist, ist bei einem 4K transcode die CPU Last bei 96 %... Also kein großer Unterschied...) Hat jemand von euch noch eine Idee? @DataCollector @domrockt

Eigentlich soll ja alles so bleiben wie es war. Aktuell benötige ich daher theoretisch nur einen PCIe 2.0 x8 Slot für die SAS Karte. An der Karte hängen ganz normale NAS HDDs (7 Stk. , SATA) Aktuell würde die 2.5Gbit Schnittstelle am neuen Mainboard absolut ausreichen. 1 Gbit haben vorher ja auch hingehauen. Wenn ich in der Zukunft nochmal eine 10 Gbit Karte hinzufügen könnte wäre das cool, sollte das aber nun 100 EUR mehr Investition in ein anderes Mainboard bedeuten, macht es aktuell keinen Sinn. Das System steht im Wohnhaus und ist als Medien-Server fürs Heimkino vorgesehen, mit parallel betrieb für ein paar Mac TimeMachine Backups. Auch da reichen die 2.5Gbit völlig... In meinem Studio habe ich ein 10 Gbit Server für Videoschnitt etc.... Durch den Luxus der schnellen Übertragung will man das natürlich immer sofort auch überall anders...;) Vom rein preislichen sehe ich den aktuellen Kompromiss jedoch am sinnvollsten an, auch wenn das 10Gbit Upgrade dann ein Mainboard Upgrade bedeuten würde irgendwann...

Perfekt. Stimmt, da hast du recht. Ist zwar nicht sonderlich elegant, sollte den Zweck aber erfüllen. Dann besorgen ich den Kram mal 👍

Aktuell nutze ich nur die SAS Karte (Broadcom LSI 9220-8i, PCIe 2.0 x8, https://www.genuinemodules.com/image/catalog/pdf/1/9220-8i.pdf) Das haut ja auf jeden Fall in dem Gigabyte B760M DS3H hin. Irgendwann soll evtl. mal eine 10Gbit Netzwerkkarte dazu kommen. Das passt dan ja noch oder?
