davze

Wie sind deine CPU Temperaturen mit v1.4? Die Lüfterkurve ist bei dem v1.3 board sehr flach gewesen. Bei 45°C CPU Temperatur war der CPU Lüfter noch aus und ging dann immer nur kurz an... Bei v1.1 läuft er da schon, was dann zu idle Temperaturen um 30°C geführt hat. EDIT: Mit it87 dkms kernel modul, fan2go und coretemp als Quelle für CPU Temperatur habe ich schöne Werte. Das Verhalten der Standard Einstellungen kommt von den Sensoren des IT8613 Chips. Diese messen niedrigere Werte als coretemp und daher reagieren die Lüfter später und langsamer. Eine Alternative zu fan2go ist es die Starttemperatur der Lüfter im BIOS auf 20-25°C stellen, das entspricht dann ca einer echten CPU Temperatur von ca 35°C.

@gogixai7 Ja, die 4x2,5G Version finde ich auch interessant. Der Unterschied zu v1.1/BKHD ist aber ja eigentlich nur der zusätzliche M2 Slot und die 8 phasige Stromversorgung. Oder erwartest du dir andere Verbesserungen? Die BIOS Verfügbarkeit der neueren Revisionen ist halt sehr schlecht oder hast du da eine Quelle? @EdgarWallace Hast du mal testweise die CMOS Batterie diskonnektiert? Bei mir lief das Board immer ohne Probleme.

@gogixai7 Ja du hast recht. Ich habe gerade Claude vergleichen lassen. Nur der Modell Name wurde ausgetauscht, ansonsten sind alle Module des BIOS identisch.

Es gibt ein neues BIOS (02/2026) für das BKHD Board. Ich habe es aber auch ohne Probleme auf der Cloudstar Version v1.1 geflasht (Hersteller des MB im BIOS ändert sich dadurch zu BKHD). https://bkminipc.com/product/c246-nas-itx-mb/

Das ist kein aktuell bestehender Fehler, sondern die Fehlermeldung die dir dein BIOS beim booten im Falle von mangelnden PCI Ressourcen anzeigen würde. Du kannst die Sichtbarkeit von Einstellungen im BIOS ändern in dem du bei der Spalte Access/Use "USER" einstellst.

Hallo @EdgarWallace Ich habe sowohl die version v1.1 als auch v1.3. Mit FPT Version 12.0.85.1919 kann man das BIOS vom laufenden System auslesen, mit AMIBCP modifizieren und dann wieder mit FPT flashen. Die FPT Binary dafür ist hier enthalten: CSME System Tools v12 r38.rar (https://mega.nz/folder/qdVAyDSB#FLCPaDVIsPYiy2TAUjD7RQ) Ich habe den link zu meinem dump, den ich hier gepostet hatte, wieder entfernt, da hier meine MAC Adressen und NVRAM mit enthalten sind. Du kannst dein BIOS selber mit "./FPT -D bios_backup.bin" auslesen, modifizieren und danach das neue BIOS mit "./FPT -F /path/to/modded_bios.bin -SAVEMAC" flashen. Anschließend einmal komplett herunterfahren und neu starten (kann dann evtl. ein paar mal neu starten). @gogixai7 Vielen Dank! Ich habe das BIOS gleich ausprobiert. Mein Verbrauch ist aber gleich geblieben: 28W mit spinning HDDs und 15W im spindown. Meine Micron 5200 max mit ZFS hält mein System auch im idle bei C2.

Hallo @gogixai7 vielen Dank für deinen Beitrag! 7 Watt sind sehr beeindruckend. Ich habe das selbe Board. Leider habe ich aber nur die BIOS Version ITXC24607. Kannst du deine Version teilen?

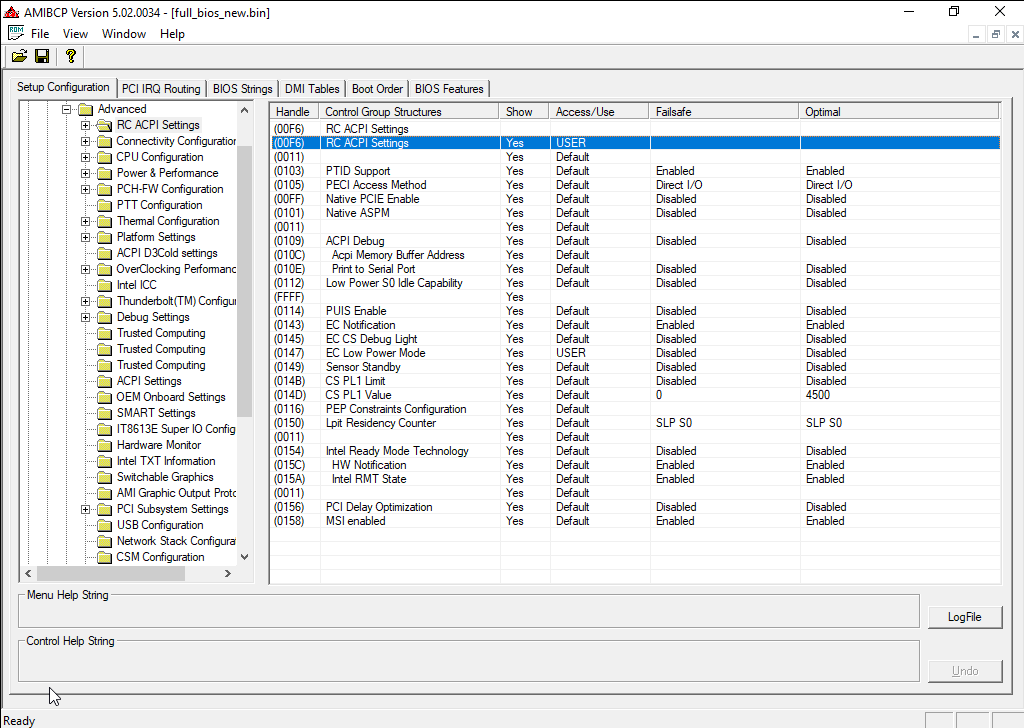

Das BIOS lässt sich mit AMIBCP modifizieren und mit Intel FPT flashen. Da lässt sich dann auch native ASPM aktivieren. Falls du willst, kann ich dir mein modifiziertes BIOS geben

Ich habe hier alle 3 Versionen liegen. Das BKHD Board und die Version 1.1 in schwarz scheinen das gleiche BIOS zu haben. Bei Version 1.3 ist das BIOS anders gegliedert. Ich habe mich nicht getraut das BKHD BIOS zu flashen. Falls du eine Quelle für das BIOS der 1.3 Version findest oder über den Verkäufer bekommst wäre ich aber auch sehr interessiert. Falls es für jemanden relevant ist: Durch das andere Board Layout bei v1.3 mit vpro Ethernet Port ist es nur noch möglich die Firmware des etsten i226v 2.5Gbe Ports upzudaten. Hier wurden wahrscheinlich Flash-Chips eingespart. @mgutt Bist du zwischenzeitlich tiefer als C3 gekommen? Und wenn ja, mit welchen BIOS Settings.

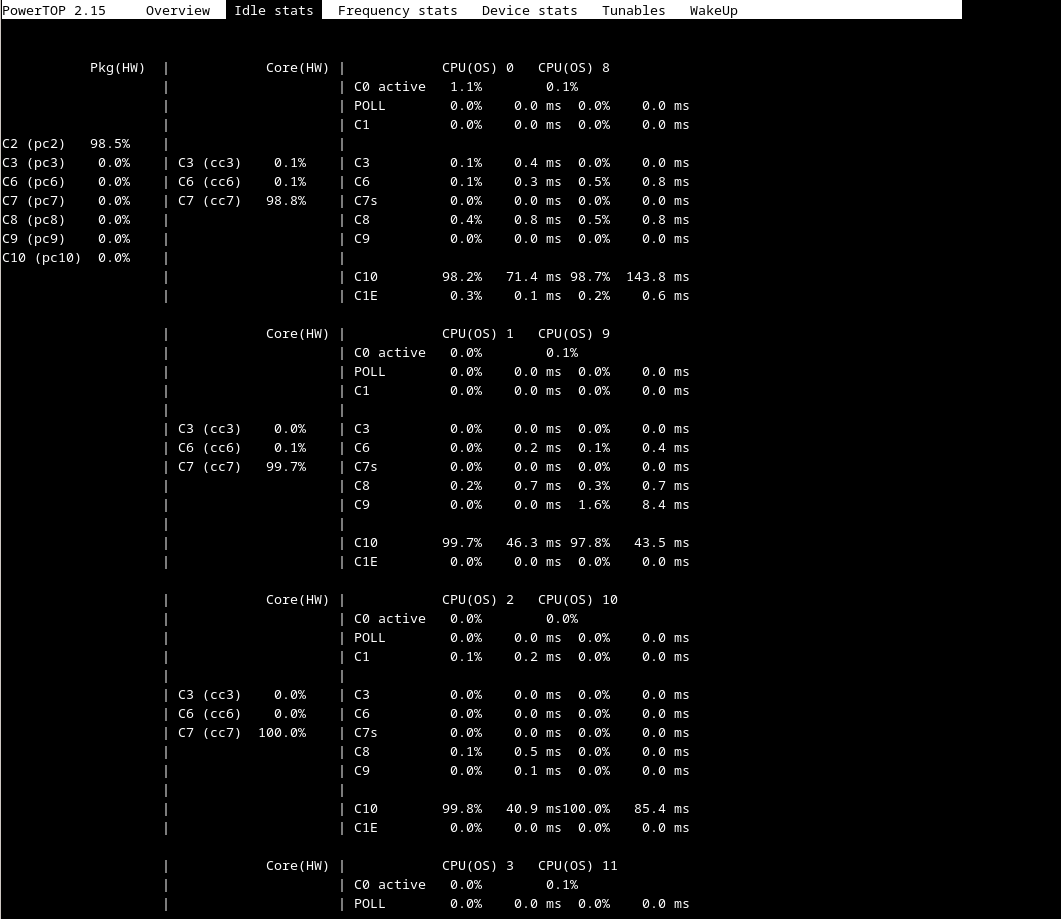

Wenn ich meine sonstigen Platten angeschlossen habe (Micron 5200 max und 2x Ironwolf pro 6Tb) komme ich nur bis C2. Mit der oben aufgelisteten minimal Konfiguration bis C3. Ich vermute aber, dass die ATP NVME tiefere C states evtl. verhindert. Unter einem Youtube Video hat ein anderer User berichtet, dass er tiefere C States erreicht.

Ja, allerdings ist meine NVME, der RAM und meine CPU nicht sonderlich sparsam und ich habe proxmox und kein Unraid laufen. Verbrauch ist so bei 15W. Cloudstar ITX-C246 (v1.1): Intel Xeon E-2278G 120GB M.2 NVMe ATP N600Si mit PLP 2x16GB ATP ECC RAM 1x 2.5G LAN (Rest im BIOS deaktiviert) Netzteil HDPLEX 250W passiv GaN AutoASPM Script als service

Hast du die neuste BIOS Version installiert? Die sollte das ASPM Problem beheben. https://bkminipc.com/product/c246-nas-itx-mb/ BIOS File hats hier unter Documents. Ich nutze aktuell ein fast baugleiches Board mit schwarzem PCB das unter der Marke "Cloudstar" verkauft wird.
