On 11/13/2023 at 2:26 PM, Chr1sch said:

Ich hab hier noch ein Gigabyte H610M S2H V2 DDR4 (mATX) und kann zumindest von dem behaupten das es den ITX Boards in nichts nachsteht was den Verbrauch angeht. Denke die GB Boards tun sich da alle nichts, egal ob H610, B660 oder B760.



Kann man beim Gigabyte H610M S2H V2 DDR4 auch die Package Power Limits 1+2 einstellen und die Performance Cores deaktivieren. Beim Gigabyte B760M DS3H DDR4 bin ich mir ziemlich sicher, dass es geht, zumindest die Power Limits. Beim Verbrauch dürften vermutlich beide ziemlich gleich sein?



https://support.punchtechnology.co.uk/hc/en-us/articles/4747629030161-How-to-set-TDP-Limit-on-CPU-for-Gigabyte-Motherboards

Edited December 25, 20232 yr by STSC

@Manyak  Ich überlege mein NAS so ähnlich aufzubauen. Wie zufrieden bist du mit dem Gehäuse? Dachte zuerste ans Node 802 aber das ist ja einiges größer.

Danke für deine Antowrt

@mikah68 Da mein Server im Wohnzimmer steht, wollte meine Frau halt kein großes Gehäuse haben. Deswegen hab ich mich für das Node 304 entschieden. Ich bin zufrieden. Ist halt ein wenig eng, ist dem ITX Standart geschuldet. Da ich einen großen Tower Kühler drin hab (meine Schuld), hatte ich Probleme an die Anschlüsse von den Festplatten zu kommen. Musste 90° angewinkelte Sata kabel nehmen. Die Stromversorgung musste ich auch anpassen. Aber mit einem kleinerem Tower entfällt dieses Problem.

Meiner Meinung nach sollte man bei dem Gehäuse auch nur ein modulares Netzteil nehmen.



Sata Kabel in diversen längen



Stromkabel



Da im Internet immer die Kühlung bemängelt wird, wollte ich das Gehäuse wie hier auf Youtube umbauen. Da ich aber nur 4 Festplatten habe, ist alles noch im grünen Bereich. Falls irgenwann mehr Festplatten kommen sollten dann werd ich den Umbau vornehmen, falls die Temperaturen im Risiko Bereich liegen sollten.



Man kann in das Gehäuse mit etwas handwerklichem Geschick auch 8 Festplatten einbauen Node 304 mit 8 HDDs.



Falls du dich für dieses Gehäuse entscheiden solltest und nicht neu sondern auf kleinanzeigen oder ähnlichen Plattformen suchst, achte auf Vollständigkeit der Teile.

Meistens sind die Festplattenhalter nicht vollständig ,die Schrauben fehlen oder am Festplattenhalter sind die Gummiringe nicht vorhanden.











Hallo zusammen,



hier kann ich mich anschließen mit dem selben Board:



MB: Gigabyte B760i Aorus Pro DDR4

CPU: i3-14100 (aktuell mit älterem BeQuiet Black Rock Pro 4)

PSU: Be Quiet! Pure Power 12 M (550W)

RAM: Kingston FURY Beast (1 x 32GB)

Cache: Samsung 860 EVO (500GB)

Array: Samsung 870 EVO (1TB) im 2.M2 Slot

Unraid auf Samsung BAR Plus 32GB USB Stick

Case: Fractal Define Design Node 304



Mit Unraid 6.12.6 und einigen BIOS Anpassungen sowie Powertop komme ich auf C8 - Ohne Tastatur / Display liege ich aktuell bei grob 8,5 Watt mit Spitzen auf 11 Watt.

Wird vermutlich noch leicht höher, wenn ich die regulären Platten anstecke aber war doch überrascht, dass man direkt so geringe Watt-Zahlen erreicht. Klar ist noch Luft nach "unten" (Netzteil..) aber war jetzt etwas der Kompromiss aus verfügbarer Hardware / Anschaffungspreis / Ersparnis durch geringstmöglichen Stromverbrauch..







2 hours ago, Jabberwocky said:

Klar ist noch Luft nach "unten" (Netzteil..) aber war jetzt etwas der Kompromiss aus verfügbarer Hardware

Soviel Luft ist da jetzt nicht mehr. Das 12M war imho recht gut. Vielleicht 2W Einsparung mit einer PicoPSU. Aber wenn Du das 12M schon hast amortisiert sich der Kauf der PicoPSU und des 12V Netzteils (ca. 60-80 Euro) über den eingesparten Strompreis erst nach 5-8 Jahren (wenn man das 12M nicht verkauft).

On 1/3/2024 at 9:35 PM, mikah68 said:

@Manyak  Ich überlege mein NAS so ähnlich aufzubauen. Wie zufrieden bist du mit dem Gehäuse? Dachte zuerste ans Node 802 aber das ist ja einiges größer.



Danke für deine Antowrt



Kann das Gehäuse auch empfehlen. Soweit auch gut mit einem Tower Kühler zu nutzen aber etwas eng. Das von @Manyak angesprochene modulare Netzteil ist definitiv eine gute Sache, da jedes vermiedene Kabel gut für den sehr begrenten Platz in dem Gehäuse ist.

Je nach verwendeten Festplatten, kann es bei deren Aktivität zu einem leichten Brummen kommen. Ich habe dazu das Gehäuse noch mit den Silverstone SST-SF01 gedämmt und auf die Oehlbach One for All Resonanzdämpfer gestellt. Bringt nicht viel aber da das System im Arbeitszimmer gleich neben dem Schreibtisch steht, bin ich für jedes bisschen leiser dankbar. Oder eben je nach Glaubensrichtung & Bedarf die HDs über "Settings -> Disk Settings -> Default spin down delay" in den Ruhezustand schicken - dann ist das Case bei mir lautlos.



Hier noch für Interessierte meine BIOS Settings (aktuell Version F9) für C8 und Kommandos im go-file in /boot/config um powertop zu starten und WOL zu deaktivieren.

Zwischenzeitlich ist noch eine Evo 860 für den btrfs cache pool im System gelandet und im BIOS das "Initial Display Output" auf die iGPU umgestellt, was in den Bildern vom BIOS noch nicht dargestellt ist.

Vermutlich kann man auch noch etwas weniger Verbrauch durch Anpassung der Spannung an CPU/RAM erreichen aber hier habe ich nichts geändert.





































Edited February 15, 20242 yr by Jabberwocky

Hallo @Jabberwocky @Quarkmax @Manyak Betreibt ihr eure Unraid-Systeme noch mit dem B760I Aorus Pro DDR4? Ich habe mir auch ein Unraid-System vor einigen Wochen aufgesetzt, ebenfalls mit diesem Board. Leider stürzt das System unregelmäßig ab, was an der Kombination ASPM/C-States/EEE und der Intel NIC zu scheinen liegt (siehe auch diesen Thread, wo ich das Problem geschildert hatte und der User @Der_D1D1 das auch bestätigt.



Habt ihr dieses Problem nicht? Trotz 24x7 Dauerbetrieb? Und ASPM aktiv? Dann würden mich eure BIOS-Settings dazu nochmal interessieren. Und ob ihr mit Powertop arbeitet (wovon ich ja ausgehe…). Und welche BIOS-Version (bei mir die neueste F11).



Ich halte das ja für recht unwahrscheinlich, dass das Board bei manchen diesen Fehler zeigt und bei anderen nicht…



Gruß,

JD

22 hours ago, JayDee73 said:

Betreibt ihr eure Unraid-Systeme noch mit dem B760I Aorus Pro DDR4?

Ja und es läuft stabil. BIOS-Version ist F7 und unRAID ist 6.12.6 (alle höheren Versionen haben bei mir 2-3 mehr Watt im Idle - lag glaub ich geänderten Kernel?). Ich werde erst auf eine höhere Version upgraden, wenn Erweiterungen nicht mehr laufen sollten. ASPM und Powertop ist aktiviert. NIC ist kastriert, das Kabel steckt am Router im 1Gbit Port.

Die BIOS-Setting sind die, welche von mgutt im Thread

 gepostet wurden.

48 minutes ago, Quarkmax said:

Ja und es läuft stabil.

Ok, Danke! Ich bin mit 6.12.13 eingestiegen und würde auch nur ungern so weit zurück gehen (falls das überhaupt möglich ist). Ich weiß auch nicht, ob ich das BIOS auf F7 downgraden kann. Ansonsten hatte ich mMn auch weitestgehend die Einstellungen von mgutts Thread übernommen.



Ich sehe aber gerade, dass ich mich oben zwar auf einen Thread beziehe, diesen aber gar nicht verlinkt hatte. Ok, hier nochmal nachgeholt:



Ich werde dann nochmal weitere Infos sammeln. Vielleicht melden sich Jabberwocky und Manyak ja auch noch. Bin eh die nächsten zwei Wochen außer Landes und habe keinen direkten Zugriff auf den Server. Rumspielen geht also derzeit eh nicht.





Hmm….habe gerade in einem anderen Fred „herausgefunden“, dass BIOS-Versionen mit Buchstaben immer Beta bedeuten. Das war mir bisher so nicht bewusst und wurde auf der Bios-Downloadseite von Gigabyte auch nicht explizit erwähnt.



Ich werde also nach meiner Rückkehr zumindest auf F9 zurückgehen (sofern möglich). Und dann nochmal mit den Bios-Einstellungen von mgutt neu testen. Erstmal ohne Powerstop. Wenn das 2-3 Wochen klappt ohne Netzwerkprobleme, dann würde ich Powertop noch aktivieren.

Ahoi @JayDee73

Mein Bios ist ist auch auf der Beta F11c mittlerweile ist auch F12 verfügbar. Unraid 7.0.0 Beta3. Meiner läuft auch 24/7 bis jetzt hab ich keine Probleme. ASPM ist on, Powertop on. Bis jetzt hab ich keinerlei Probleme.

Noch ne Idee: Vielleicht gibt es auch unterschiedliche Board/Chip-Revisionen. Könnt ihr mal schauen, was bei euch unter Tools/System Devices für die NIC angezeigt wird? Bei mir steht da:



IOMMU group 14:[8086:15f3] 03:00.0 Ethernet controller: Intel Corporation Ethernet Controller I225-V (rev 03)



(also Revision 3)

IOMMU group 15:[8086:15f3] 03:00.0 Ethernet controller: Intel Corporation Ethernet Controller I225-V (rev 03)



BIOS habe ich heute mal auf die letzte Version (F12) geupdatet, schauen wir mal.



Habe die gleichen Probleme mit der Netzwerkkarte wie @JayDee73. Es wäre natürlich schön, wenn die Nutzer des B760I die keine Probleme haben mal ihr Daten posten

könnten.





Also ich bin kurz davor, aufzugeben. Ich kriege das nicht vernünftig (=stabil) zum Laufen. Mit "pcie_port_pm=off pcie_aspm.policy=performance" lief es 20 Tage stabil (will sagen: tritt der Fehler vermutlich nicht auf), aber damit verbraucht mir das System zu viel Strom, weil ASPM eben komplett deaktiviert wird.



Selbst wenn ich ASPM für die NIC deaktiviere (und für alle anderen Devices aktiviere), lief es nicht stabil. Ätzend.



Ich werde also vermutlich auf das hier schon oft empfohlene B760M DS3H DDR4 wechseln. Ja, das hat ne RTL NIC, die auch nicht frei von Problemen ist. Aber ich hoffe, in Summe ist das dann trotzdem die bessere Wahl.

Ja, das stimmt. Ein funktionierendes System sieht anders aus. Wobei ich mit dem Autotweak Tool von fuzzy0101 mein System stabil mit 3 x 18 TB (schlafen) und 2 x 2 TB NVMe auf ca. 12 Watt bekomme habe. Läuft noch eine WIN 11 VM bin ich bei ca. 20 Watt.

Was hast du den für hohe Verbrauchswerte gehabt? Leider hatte ich heute für das Bios Update das Tool deinstalliert und mir kein Screenshot von den Einstellungen gemacht. 🫣

Hallo, ich muss diesen Thread nochmal hoch holen.

Mein Name ist Andi und ich habe mir das Gigabyte B760I Aorus Pro DDR4 zugelegt. Verbaut ist ein Intel i5-12500 mit einem Noctua PWM Kühler.

Leider bekomme ich mein System nicht unter C3 (Pkg). Es wurden alle Settings durch getestet wie hier im Thread schon erwähnt.

Im M.2_B auf der Rückseite ist eine WD SN770 PCIe 3.0 NVME als Cache verbaut. An den SATA Ports hängen 4 WD Red Platten, welche auch schön schlafen gehen. Der Gesamtverbrauch pendelt sich zwischen 37-45 Watt ein. Installiert ist Unraid 7.1.4.

Ich habe schon BIOS-Version F9, F12 und F14 durch probiert. Ich bekomme echt ne Krise.

Gibt es noch Tipps bezüglich anderer Setting?

Edited September 28, 2025Sep 28 by Obbelix78

13 hours ago, Obbelix78 said:

WD SN770

Die WD NVMe sind bekannt Probleme zu machen. Hatte mit meinen SN700 auch Probleme und teils Fehler im Log. Vielleicht mal eine andere testen.

19 hours ago, Obbelix78 said:

Hallo, ich muss diesen Thread nochmal hoch holen.

Mein Name ist Andi und ich habe mir das Gigabyte B760I Aorus Pro DDR4 zugelegt. Verbaut ist ein Intel i5-12500 mit einem Noctua PWM Kühler.

Leider bekomme ich mein System nicht unter C3 (Pkg). Es wurden alle Settings durch getestet wie hier im Thread schon erwähnt.

Im M.2_B auf der Rückseite ist eine WD SN770 PCIe 3.0 NVME als Cache verbaut. An den SATA Ports hängen 4 WD Red Platten, welche auch schön schlafen gehen. Der Gesamtverbrauch pendelt sich zwischen 37-45 Watt ein. Installiert ist Unraid 7.1.4.

Ich habe schon BIOS-Version F9, F12 und F14 durch probiert. Ich bekomme echt ne Krise.

Gibt es noch Tipps bezüglich anderer Setting?

• powertop autotune ausgeführt? Alles auf "good" dort?

• was sagen die ASPM-States der Devices beim lspci-Befehl? (-> Screenshot posten!)

• Schon mal die WD in dem anderen M2-Slot probiert?

Vielen Dank für die Antworten.

Die WD habe ich noch nicht im ersten Slot probiert, da ich erstmal alles nochmal ausbauen muss um da ran zu kommen. Werde mich am WE nochmal damit beschäftigen.

In Powertop sieht alles super aus.

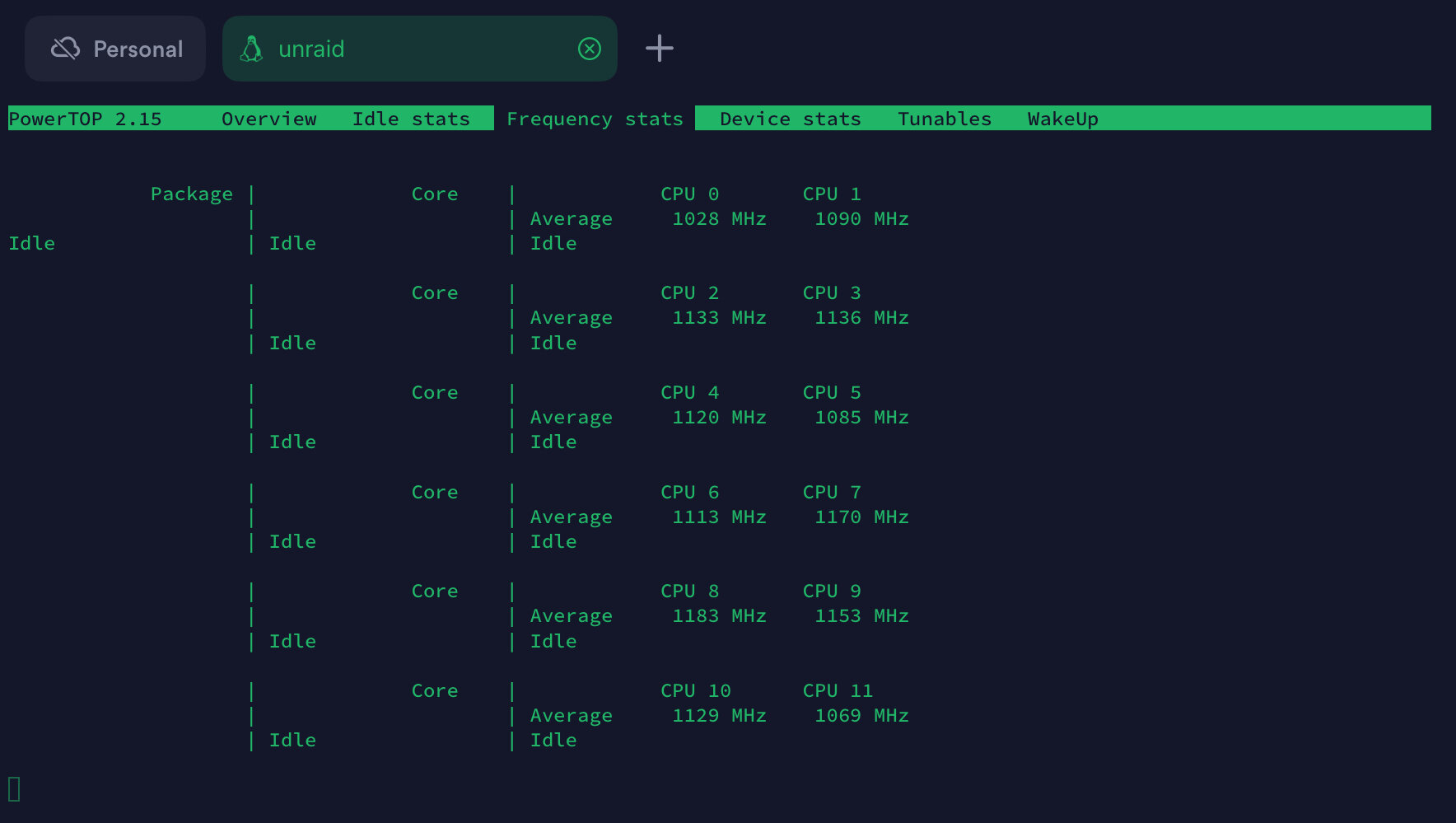

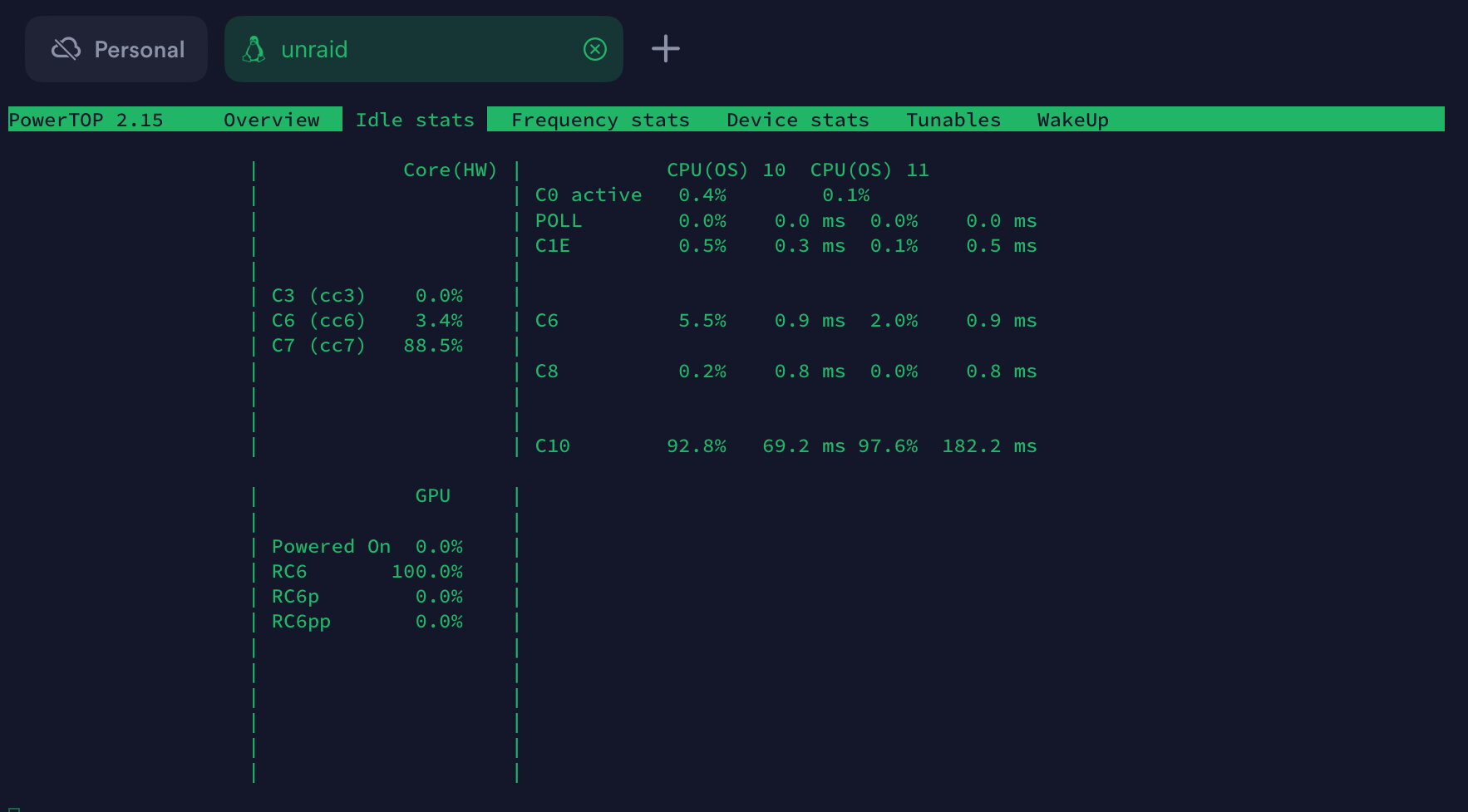

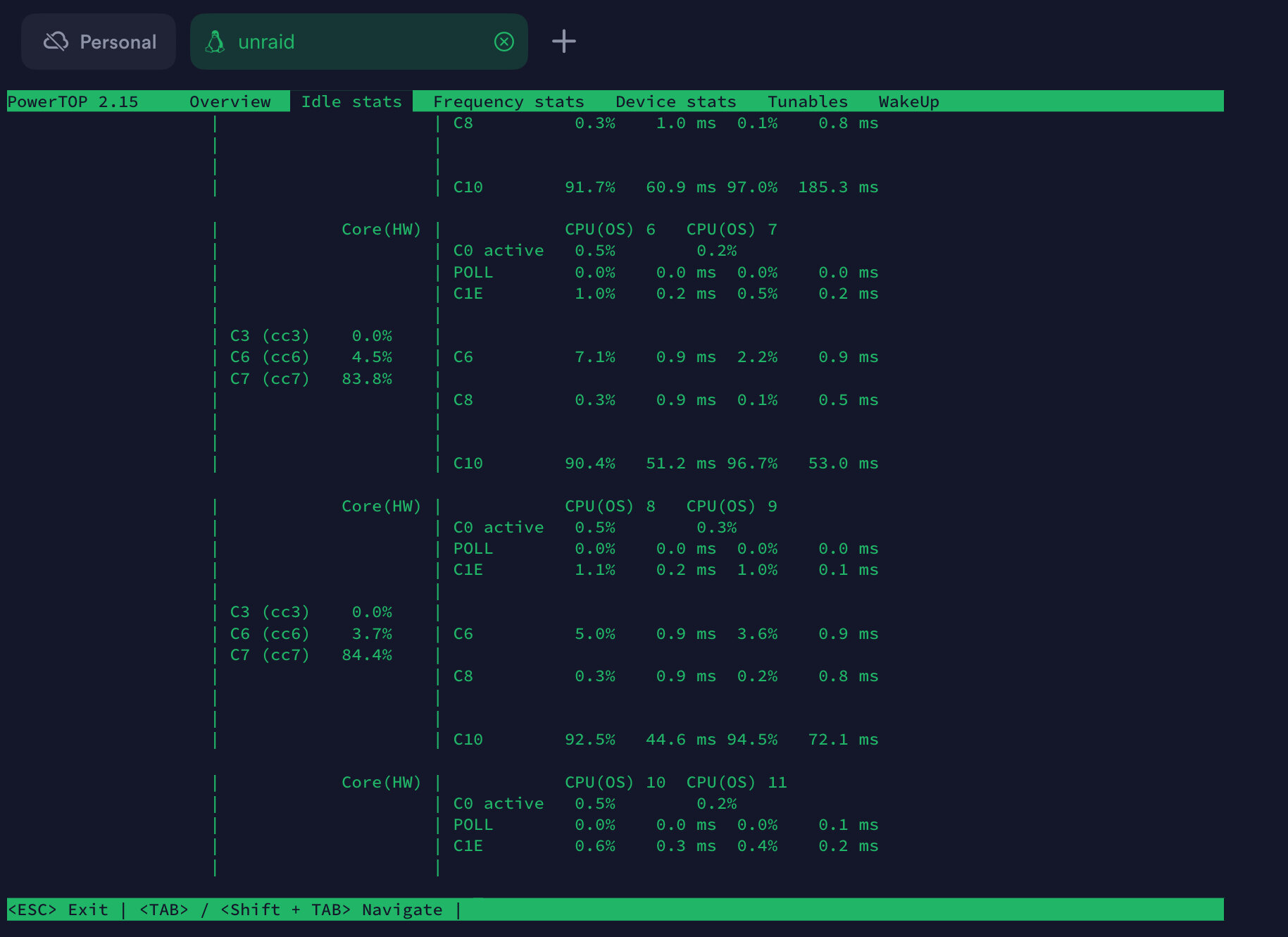

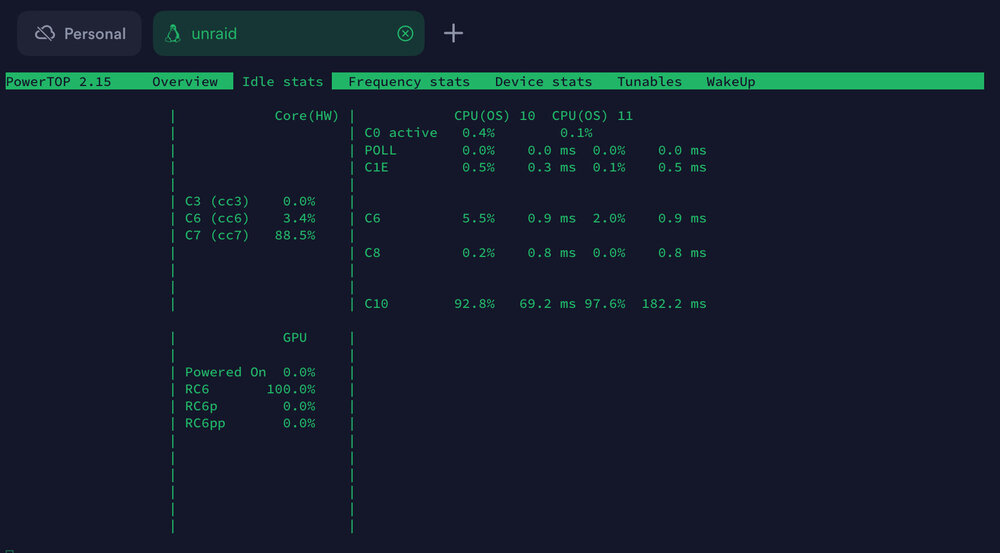

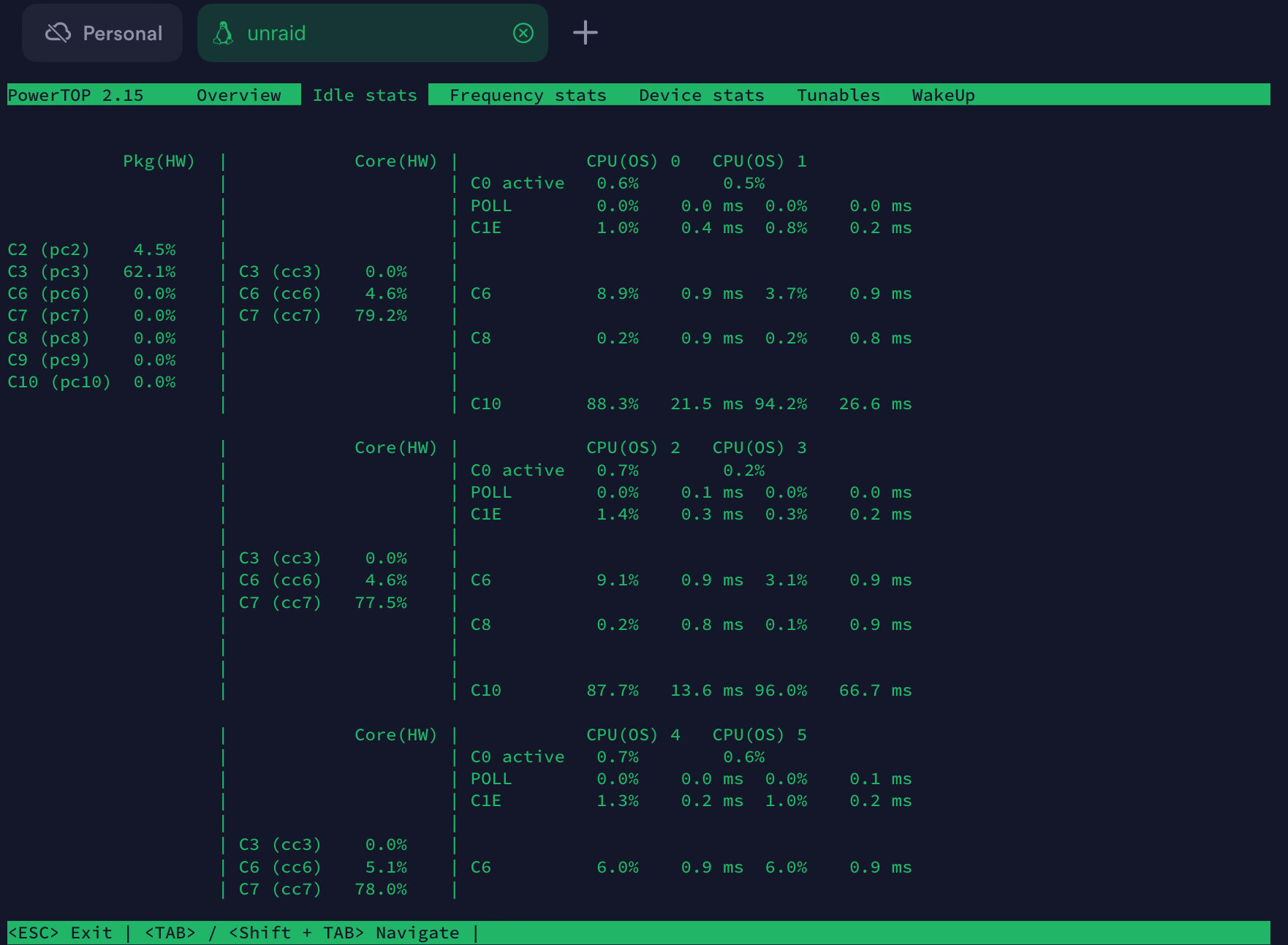

Anbei ein paar Screenshots von Powerrtop

Ich habe schon überlegt, ob es sinnvoll sein könnte den USB-Stick neu zu machen, da ich von einer anderen Hardware zu diesem Board gewechselt bin. Vielleicht hat er noch alte Treiber geladen. Würde den Flash vorher sichern, neu machen und den Config- Ordner wiederherstellen.

10 minutes ago, Obbelix78 said:

Die WD habe ich noch nicht im ersten Slot probiert,

ich würde behaupten, dass Du dir das sparen kannst. Am Chipsatz angebunden (hinten) sollte besser (ziel: Strom sparen) sein, als im vorderen CPU-angebundenen Slot.

11 minutes ago, Obbelix78 said:

In Powertop sieht alles super aus.

hier wäre der tunables Reiter interessant

Edit: und vor allem die ASPM Angaben des lspci Befehls, oder einfacher die Infos aus dem Plugin ASPM-Helper

ich vermute hier auch die NVMe als Problerm

3 minutes ago, Obbelix78 said:

Ich habe schon überlegt, ob es sinnvoll sein könnte den USB-Stick neu zu machen, da ich von einer anderen Hardware zu diesem Board gewechselt bin. Vielleicht hat er noch alte Treiber geladen.

falls Du noch alte Treiber als Plugin installiert hast, lösch sie einfach.

den USB-Stick hierfür neu erstellen macht keinen Sinn.

Edited September 29, 2025Sep 29 by _alo_

On 9/29/2025 at 7:42 PM, _alo_ said:

hier wäre der tunables Reiter interessant

Edit: und vor allem die ASPM Angaben des lspci Befehls, oder einfacher die Infos aus dem Plugin ASPM-Helper

ich vermute hier auch die NVMe als Problerm

Hallo,

vielen Dank für die Infos.

Ich habe mir jetzt zwischenzeitlich noch eine neue NVME bestellt. (Samsung 990 EVO-Plus) Mal schauen ob diese besser ist, da ja schon einige sehr gute Erfahrungen mit der 970er gemacht haben.

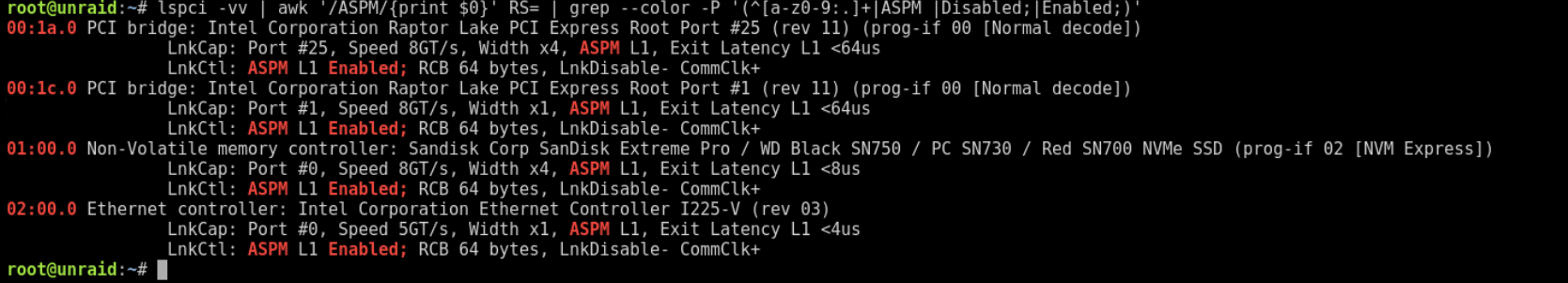

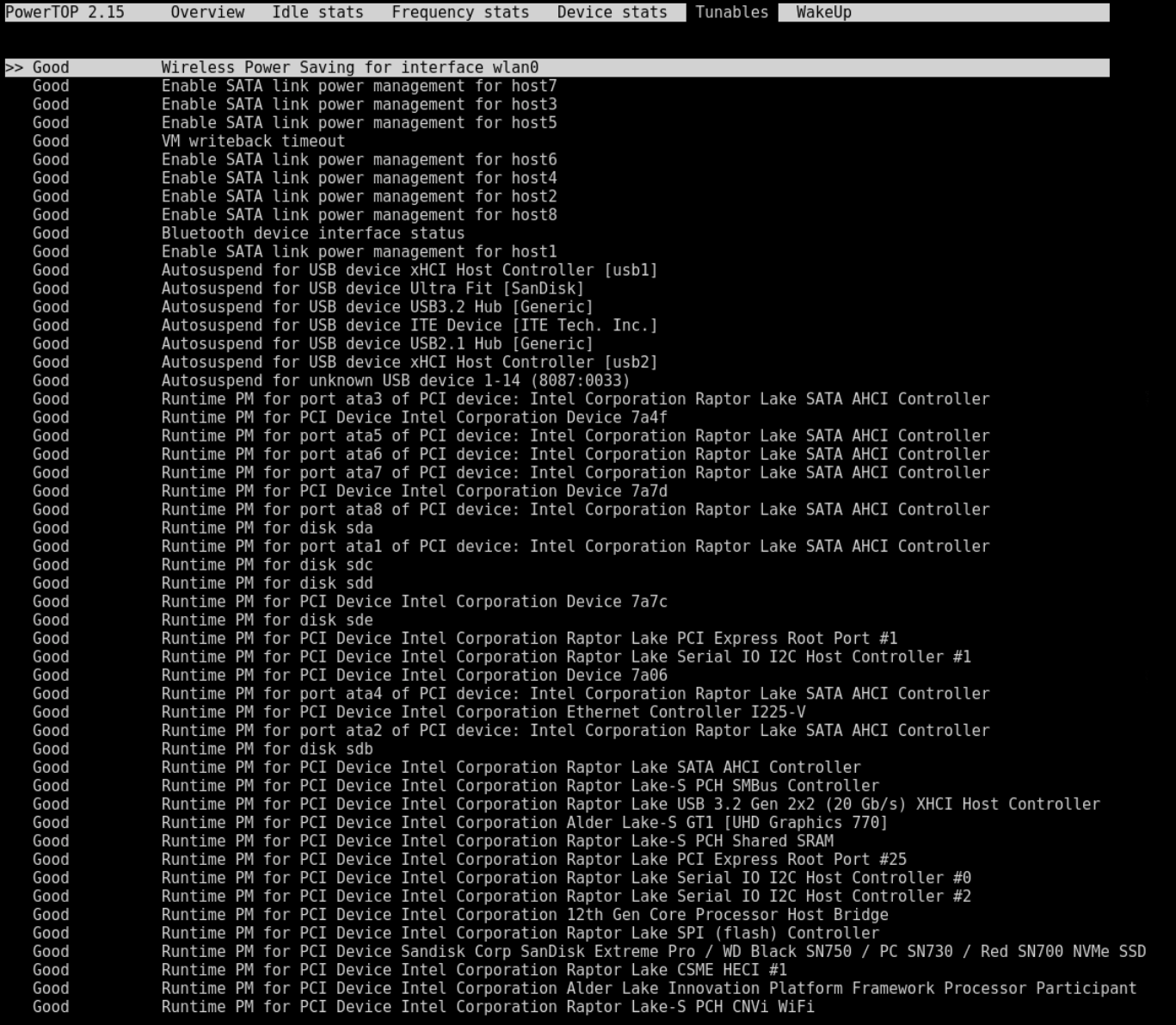

Hier noch mein Tunables Screenshot und lspci Infos, einmal als komplett-Textfile und einmal nur mit ASPM-Infos

lspci.txt

Edited October 1, 2025Oct 1 by Obbelix78

30 minutes ago, Obbelix78 said:

Hier noch mein Tunables Screenshot und lspci Infos, einmal als komplett-Textfile und einmal nur mit ASPM-Infos

Die Screenshots deuten darauf hin, daß alles dort gut/energiesparend enabled ist.

Da gibt es also nichts mehr zu enablen.

Wenn also Powertop auch noch zusätzlich aktiviert wird, ist alles gemacht, was auf diesen einfachen Wegen möglich erscheint.

Jetzt könnte man nur Stück für Stück alle PCIe angebundenen Komponenten vom mainboard entfernen/disablen, um zu sehen, ob es dann doch noch irgendwann besser wird.

1 minute ago, DataCollector said:

Die Screenshots deuten darauf hin, daß alles dort gut/energiesparend enabled ist.

Da gibt es also nichts mehr zu enablen.

Wenn also Powertop auch noch zusätzlich aktiviert wird, ist alles gemacht, was auf diesen einfachen Wegen möglich erscheint.

Jetzt könnte man nur Stück für Stück alle PCIe angebundenen Komponenten vom mainboard entfernen/disablen, um zu sehen, ob es dann doch noch irgendwann besser wird.

Ja Powertop wird im GO-File gestartet und läuft zusätzlich stündlich auch nochmal über die User-Scripts

Habe gerade im Log gesehen, dass Powertop Probleme beim Ausführen hat.

modprobe cpufreq_stats failed

Loaded 0 prior measurements

Cannot load from file /var/cache/powertop/saved_parameters.powertop

File will be loaded after taking minimum number of measurement(s) with battery only

RAPL device for cpu 0

RAPL device for cpu 0

Devfreq not enabled

glob returned GLOB_ABORTED

Cannot load from file /var/cache/powertop/saved_parameters.powertop

File will be loaded after taking minimum number of measurement(s) with battery only

Leaving PowerTOP

Edited October 1, 2025Oct 1 by Obbelix78

20 minutes ago, Obbelix78 said:

und läuft zusätzlich stündlich auch nochmal über die User-Scripts

das ist unnötig!
