April 10, 20251 yr Hallo zusammen, im laufe der Jahre hat sich bei mir - wie wahrscheinlich bei einigen anderen hier auch - Hardware angesammelt. Da mir derzeit der Energieverbrauch von etwa 55W mit dem Fatal1ty-Board zu hoch ist, möchte ich wieder etwas tun. Entweder ich stoße alles ab und besorge mir komplett aktuelle Hardware oder ich versuch den Bestand zu kombinieren und ggf. noch Hardware mit geringem Aufpreis aufzurüsten. Hier erst einmal meine Anforderungen: - Normaler NAS Betrieb mit max. 4 SMB Usern - Mindestens 2.5 Gbit Netzwerk ( irgendwann soll 10 Gbit ) - Etwa 20 Docker-Container ( auch Jellyfin mit 4k, ggf. Transcodierung nötig ) - Zukünftig 1-2 Windows-VMs angedacht - Min. 1 PCIe - Min. 1 NVME Cache - Min. 3 Sata oder 6 x Sata - Stromverbrauch (HDD´s Down < 20W) - ITX größe Mein Gefühl sagt mir "Trenn dich von dem alten Kram", aber über die Jahre habe ich die eine oder andere Hardware schätzen gelernt und trenn mich nur davon, wenn ich weiß dass ich für nen guten Preis auch was mindestens gleichwertiges bekomme. Hätte das ASUS Board iGPU Passthrough, dann wäre die Sache für mich klar. Ich würde das Board weiterverwenden und entweder den i5-8500 oder den i7-9700 verwenden. Wenn ich die Specs der N150/N305 Boards anschaue, dann denke ich an Neuanschaffung. Was denkt ihr ?
April 10, 20251 yr 7 hours ago, elgatobavaria said: 55W mit dem Fatal1ty-Board Erste Frage: Was für C-States erreichst du? Zweite Frage: Was sagt der ASPM Stauts? 7 hours ago, elgatobavaria said: Hätte das ASUS Board iGPU Passthrough, dann wäre die Sache für mich klar. Ich würde das Board weiterverwenden und entweder den i5-8500 oder den i7-9700 verwenden. Hat es doch. Edited April 10, 20251 yr by Timmey85
April 11, 20251 yr Author Hi @Timmey85, C-States wie folgt: Pkg(HW) | Core(HW) | CPU(OS) 0 | | C0 active 7.3% | | POLL 0.0% 0.0 ms | | C1 0.4% 0.1 ms C2 (pc2) 25.7% | | C3 (pc3) 17.0% | C3 (cc3) 1.2% | C3 1.8% 0.1 ms C6 (pc6) 0.0% | C6 (cc6) 22.4% | C6 24.7% 0.6 ms C7 (pc7) 0.0% | C7 (cc7) 58.7% | C7s 0.0% 1.0 ms C8 (pc8) 0.0% | | C8 34.6% 0.9 ms C9 (pc9) 0.0% | | C9 0.0% 0.7 ms C10 (pc10) 0.0% | | | | C10 26.9% 2.2 ms | | C1E 2.0% 0.1 ms | Core(HW) | CPU(OS) 1 | | C0 active 6.2% | | POLL 0.0% 0.0 ms | | C1 0.3% 0.0 ms | | | C3 (cc3) 1.5% | C3 2.2% 0.1 ms | C6 (cc6) 26.8% | C6 29.6% 0.6 ms | C7 (cc7) 54.5% | C7s 0.0% 0.1 ms | | C8 25.8% 0.9 ms | | C9 0.4% 4.6 ms | | | | C10 30.5% 3.2 ms | | C1E 2.5% 0.1 ms | Core(HW) | CPU(OS) 2 | | C0 active 6.3% | | POLL 0.0% 0.0 ms | | C1 0.5% 0.1 ms | | | C3 (cc3) 1.6% | C3 2.3% 0.1 ms | C6 (cc6) 26.9% | C6 29.9% 0.6 ms | C7 (cc7) 54.0% | C7s 0.0% 1.6 ms | | C8 27.1% 0.9 ms | | C9 0.2% 1.5 ms | | | | C10 28.9% 3.6 ms | | C1E 2.7% 0.1 ms | Core(HW) | CPU(OS) 3 | | C0 active 5.8% | | POLL 0.0% 0.0 ms | | C1 0.5% 0.1 ms | | | C3 (cc3) 1.6% | C3 2.3% 0.1 ms | C6 (cc6) 26.7% | C6 29.6% 0.6 ms | C7 (cc7) 55.2% | C7s 0.0% 0.4 ms | | C8 27.2% 0.9 ms | | C9 0.0% 0.6 ms | | | | C10 30.2% 4.1 ms | | C1E 2.4% 0.1 ms | Core(HW) | CPU(OS) 4 | | C0 active 5.6% | | POLL 0.0% 0.0 ms | | C1 0.4% 0.1 ms | | | C3 (cc3) 1.3% | C3 1.9% 0.1 ms | C6 (cc6) 23.0% | C6 25.6% 0.6 ms | C7 (cc7) 59.9% | C7s 0.0% 0.1 ms | | C8 23.9% 0.9 ms | | C9 0.2% 4.4 ms | | | | C10 38.0% 4.0 ms | | C1E 2.5% 0.1 ms | Core(HW) | CPU(OS) 5 | | C0 active 5.5% | | POLL 0.0% 0.0 ms | | C1 0.4% 0.1 ms | | | C3 (cc3) 1.3% | C3 1.9% 0.1 ms | C6 (cc6) 23.8% | C6 26.4% 0.6 ms Mit ASPM habe ich mich ehrlich gesagt noch nie auseinander gesetzt. Nach der Installation des ASPM Helpers sehe ich folgenden "CurrentState" 00:01.0 PCI bridge: Intel Corporation 6th-10th Gen Core Processor PCIe Controller (x16) (rev 0d) (prog-if 00 [Normal decode]) LnkCap: Port #2, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <256ns, L1 <8us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 00:1b.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #17 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #17, Speed 8GT/s, Width x2, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1c.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #1 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #1, Speed 8GT/s, Width x1, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1c.2 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #3 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #3, Speed 8GT/s, Width x1, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 00:1d.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #9, Speed 8GT/s, Width x4, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 01:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05) LnkCap: Port #0, Speed 5GT/s, Width x1, ASPM L0s L1, Exit Latency L0s unlimited, L1 <64us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 04:00.0 Network controller: Intel Corporation Wireless 8265 / 8275 (rev 78) LnkCap: Port #0, Speed 2.5GT/s, Width x1, ASPM L1, Exit Latency L1 <8us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 05:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ Kann das aktuell aber leider nicht interpretieren.
April 11, 20251 yr Als ersten müssem wir mal ins Bios und einige Einstellungen mit ASPM Bezug einstellen und auch tiefere C-Stats zu ermöglichen Schau mal nach folgenden Einstellungen: On 3/18/2025 at 8:47 AM, MPC561 said: Zu 1.) CPU Konfiguration: - Enhanced Halt State (C1E) Enabled - CPU C3 State Support. Enabled - CPU C6 State Support. Enabled - CPU C7 State Support Enabled - Package C State Support Enabled bzw. das Maximum (C7 oder C10 was auch immer die höchste Zahl hat) Chipset Configuration: - PCIE ASPM Support Enabled - PCH PCIE ASPM Support Enabled - DMI ASPM Support Enabled - PCH DMI ASPM Support Enabled - PCI Express Native Control Enabled Die Option ist Speziell. Wenn die falsch steht wird alles gut angezeigt bei einem speziellen lspci Befehl den ich später beschreibe. Ggf. muss man da einmal mit und einmal ohne das die Option enabled ist messen bzw. den lspci Output anschauen. Wobei Enabled eigentlich die richtige Einstellung sein sollte. Storage Configuration - SATA Aggressive Link Power Management Enabled Der Rest sollte Standard Bioseinstellung sein.
April 11, 20251 yr Author 50 minutes ago, Timmey85 said: Als ersten müssem wir mal ins Bios und einige Einstellungen mit ASPM Bezug einstellen und auch tiefere C-Stats zu ermöglichen Schau mal nach folgenden Einstellungen: Wird gemacht , danke für die Infos ! Ich melde mich nochmal. Nachtrag noch zum ASUS P11C-I: Quote Sehr geehrter XXX, das P11C-I bietet keine Möglichkeit CPU Features zu nutzen, die auf die in die CPU integrierte Grafikeinheit zurückgreifen. Mit freundlichen Grüßen | Kind regards | 祝好 Martin Waschk Server FAE EMEA ASUS Computer GmbH

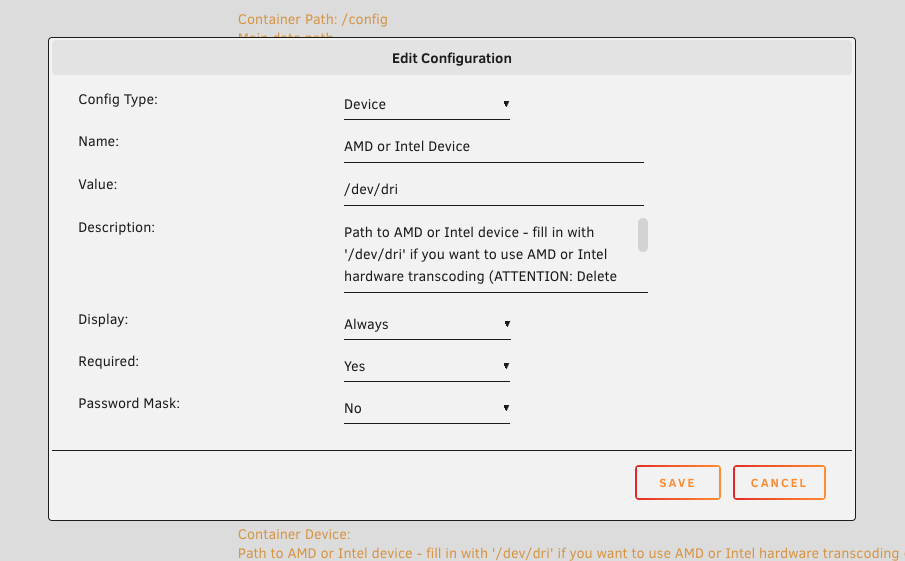

April 11, 20251 yr 7 minutes ago, elgatobavaria said: Sehr geehrter XXX, das P11C-I bietet keine Möglichkeit CPU Features zu nutzen, die auf die in die CPU integrierte Grafikeinheit zurückgreifen. Mit freundlichen Grüßen | Kind regards | 祝好 Martin Waschk Server FAE EMEA ASUS Computer GmbH Kannst du mal die Plugin Intel Top GPU und GPU Statistics installieren? Und dann in Jellyfin Docker eine Erweiterung /dev/dri hinzufügen. So wie hier Mit Plex kenn ich mich nur besser aus - Allerdings braucht man bei Plex fürs transcode ein PlexPass (kostenpflichtig) Edited April 11, 20251 yr by Timmey85
April 11, 20251 yr Author 2 hours ago, Timmey85 said: Kannst du mal die Plugin Intel Top GPU und GPU Statistics installieren? Und dann in Jellyfin Docker eine Erweiterung /dev/dri hinzufügen. So wie hier.... @Timmey85 Aktuell kann ich das leider nicht testen, da da Fatality-Board gerade eingebaut ist. Mit diesem Board funktioniert das durchreichen der iGPU zu Jellyfin bereits wie von dir vorgeschlagen. Mit deinen Vorschlägen im Bios konnte ich den Stromverbrauch (ohne Jellyfin) bereits auf etwa 40W absenken. Der C-State für das Package hat sich ein wenig zum positiven verändert. Wenn du dir sicher bist, dass das durchreichen der iGPU auf dem P11C-I funktioniert, dann mache ich mich nochmal an den Umbau. Hast du mit dem Board selbst Erfahrungen gemacht, oder woher kommt dein Wissen dazu wenn ich fragen darf ? Danke jedenfalls schonmal. (CPU 4-8 habe ich zum test mal isoliert, 1-2 ist Unraid, 3 sind die Docker) Pkg(HW) | Core(HW) | CPU(OS) 0 | | C0 active 1.2% | | POLL 0.0% 0.0 ms | | C1 0.4% 0.0 ms C2 (pc2) 11.7% | | C3 (pc3) 83.7% | C3 (cc3) 0.1% | C3 0.1% 0.2 ms C6 (pc6) 0.0% | C6 (cc6) 2.8% | C6 3.0% 0.7 ms C7 (pc7) 0.0% | C7 (cc7) 94.4% | C7s 0.0% 0.0 ms C8 (pc8) 0.0% | | C8 1.3% 0.9 ms C9 (pc9) 0.0% | | C9 0.0% 0.0 ms C10 (pc10) 0.0% | | | | C10 93.2% 52.8 ms | | C1E 0.2% 0.1 ms | Core(HW) | CPU(OS) 1 | | C0 active 1.2% | | POLL 0.0% 0.0 ms | | C1 0.6% 0.1 ms | | | C3 (cc3) 0.1% | C3 0.1% 0.2 ms | C6 (cc6) 2.7% | C6 2.9% 0.7 ms | C7 (cc7) 94.3% | C7s 0.0% 0.0 ms | | C8 1.0% 0.9 ms | | C9 0.0% 0.0 ms | | | | C10 93.4% 59.3 ms | | C1E 0.1% 0.1 ms | Core(HW) | CPU(OS) 2 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.2 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms | C7 (cc7) 100.0% | C7s 0.0% 0.0 ms | | C8 0.0% 0.0 ms | | C9 0.0% 0.0 ms | | | | C10 100.0% 1253.0 ms | | C1E 0.0% 0.6 ms | Core(HW) | CPU(OS) 3 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.5 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms | C7 (cc7) 100.0% | C7s 0.0% 0.0 ms | | C8 0.0% 0.0 ms | | C9 0.0% 0.0 ms | | | | C10 100.0% 1253.0 ms | | C1E 0.0% 0.0 ms | Core(HW) | CPU(OS) 4 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.0 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms | C7 (cc7) 100.0% | C7s 0.0% 0.0 ms | | C8 0.0% 0.0 ms | | C9 0.0% 0.0 ms | | | | C10 100.0% 1179.4 ms | | C1E 0.0% 0.0 ms | Core(HW) | CPU(OS) 5 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.5 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms Edited April 11, 20251 yr by elgatobavaria
April 11, 20251 yr 3 hours ago, elgatobavaria said: Wenn du dir sicher bist, dass das durchreichen der iGPU auf dem P11C-I funktioniert, dann mache ich mich nochmal an den Umbau. Hast du mit dem Board selbst Erfahrungen gemacht, oder woher kommt dein Wissen dazu wenn ich fragen darf Nein ich bin mir nicht sicher... mein wissen kommt eigentlich daher, dass ich nicht drauf geachtet habe das es ein Serverboard mit einrm Desktop CPU ist. 3 hours ago, elgatobavaria said: Mit deinen Vorschlägen im Bios konnte ich den Stromverbrauch (ohne Jellyfin) bereits auf etwa 40W absenken. Der C-State für das Package hat sich ein wenig zum positiven verändert. Jetzt müssen wir nochmal wieder nach dem ASPM Status des Systems schauen.
April 11, 20251 yr Author @Timmey85 Gibts da irgendwo eine Anleitung wie man das angeht ? Sonst muss ich leider alles step by step hier posten. Die PCIe Netzwerkkarte habe ich mal rausgenommen, um evtl. Probleme mit der auszuschließen. Current State: Quote 00:1b.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #17 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #17, Speed 8GT/s, Width x2, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1c.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #1 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #1, Speed 8GT/s, Width x1, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1d.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #9, Speed 8GT/s, Width x4, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 03:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ Edited April 11, 20251 yr by elgatobavaria

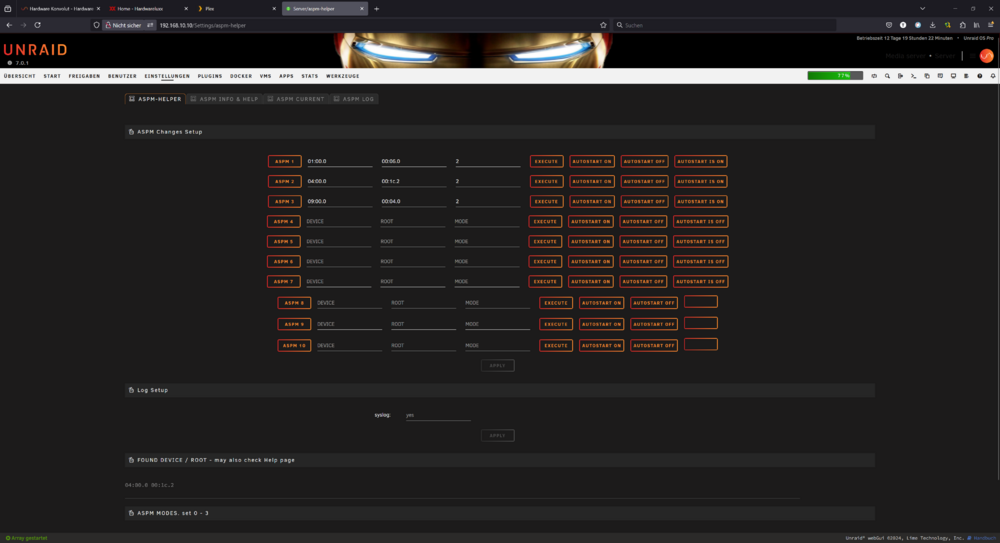

April 11, 20251 yr So sieht das bei mir aus Wenn du deine erste seite aus dem Hhelper mal postet werden wir das doch hinbekommen. Sonst wird noch jemand weiteres helfen 1 hour ago, elgatobavaria said: 03:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ Allerdings deutet dieser Eintrag darauf hin, dass im Bios noch nicht alles richtig eingestellt ist.
April 11, 20251 yr Author 24 minutes ago, Timmey85 said: Allerdings deutet dieser Eintrag darauf hin, dass im Bios noch nicht alles richtig eingestellt ist. Verstehe ich auch so. Bei mir steht da kein Device drinnen. Ich durchforste gerade das Manual des Mainboards und schreibe auch dem ASUS Support. Könnte da schon so Einstellungen geben wie "CFG Lock" oder "Multi Core Enhancement". Die scheinen lt. Handbuch etwas mit PowerConsumption zu tun zu haben.

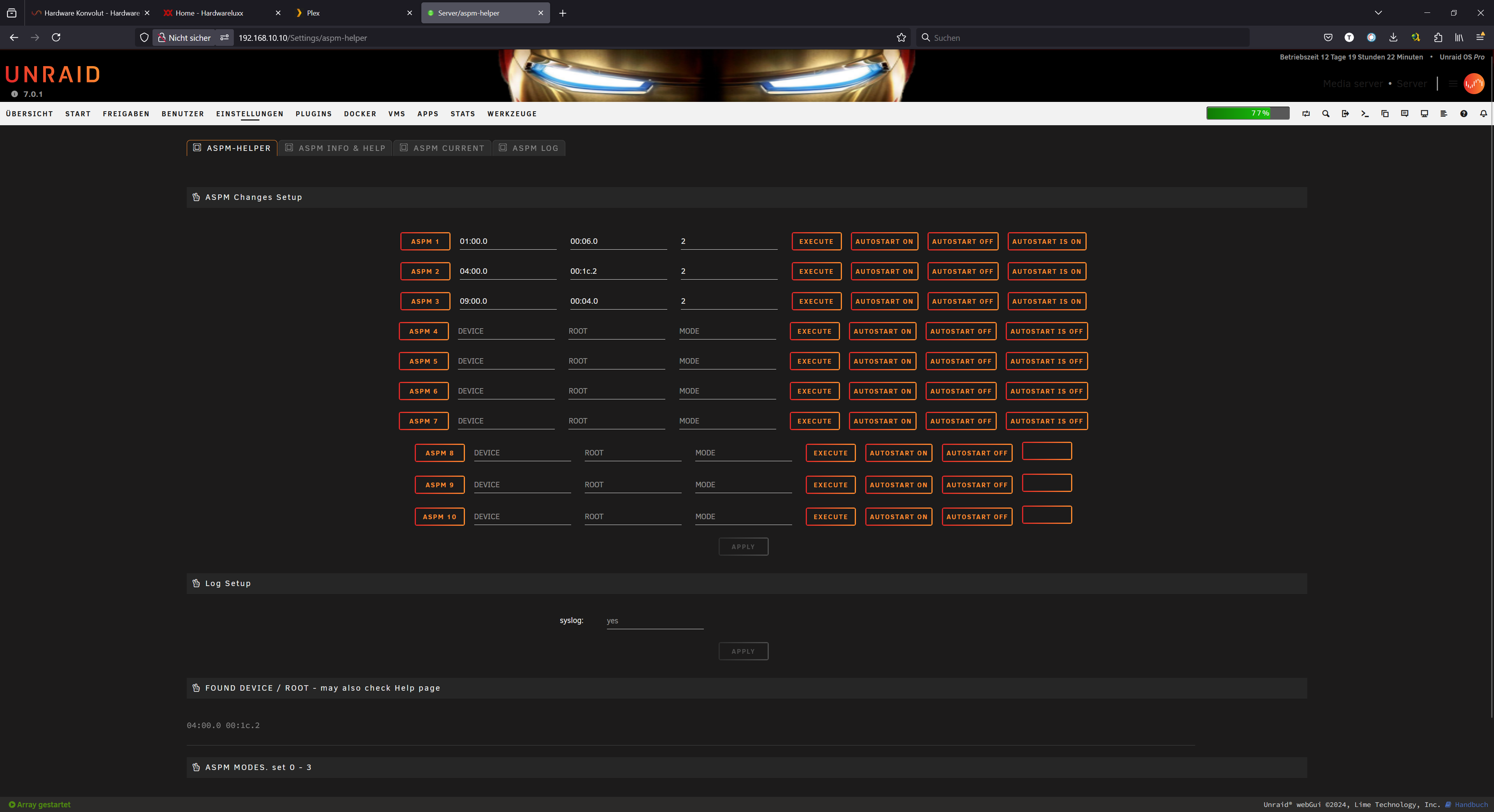

April 11, 20251 yr Das eintragen muss man selber machen^^ als ersten muss bei ASPM 1 03:00.0 bei Device rein und bei Root 00:1d.0 und vermutlich bei mode eine 2.
April 12, 20251 yr Author 15 hours ago, Timmey85 said: Das eintragen muss man selber machen^^ als ersten muss bei ASPM 1 03:00.0 bei Device rein und bei Root 00:1d.0 und vermutlich bei mode eine 2. Ich habe jetzt alle mal ausgefüllt und es zeigt mir jetzt bei allen an: "ASPM enabled" und "ASPM not supported" C-States bleiben unverändert und höher wie C3 läuft nicht. Ich warte noch auf die Rückmeldung des ASUS supports - wenn denn eine kommt - und schaue mich in der Zwischenzeit nach LGA1700 oder Nxxx Boards um. Danke jedenfalls schonmal für dein Feedback. Das hilft mir zukünftig auf jeden Fall weiter.
April 12, 20251 yr 1 hour ago, elgatobavaria said: Ich habe jetzt alle mal ausgefüllt und es zeigt mir jetzt bei allen an: "ASPM enabled" und "ASPM not supported" C-States bleiben unverändert und höher wie C3 läuft nicht. "ASPM not Supported" Sobald ein gerät nicht mitspielt, wird die CPU dennoch wacher gehalten als notwendig udn dann kann die kaum unter C3 gehen. Deshalb sollte man nun sein Augenmerk auf die Komponenten richten, bei denen man ASPM nicht enablen konnte. Vielleicht kann man hier doch noch was machen.
April 12, 20251 yr Author 2 hours ago, DataCollector said: Deshalb sollte man nun sein Augenmerk auf die Komponenten richten, bei denen man ASPM nicht enablen konnte. Vielleicht kann man hier doch noch was machen. Dachte ich mir. Nur bin ich gerade etwas ratlos, wenn ich ehrlich bin. Habe schon verschiedene Einstellungen im BIOS ausprobiert / kombiniert aber folgende werden nach wie vor nicht supported: Quote 00:1b.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #17 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #17, Speed 8GT/s, Width x2, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1c.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #1 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #1, Speed 8GT/s, Width x1, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1d.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #9, Speed 8GT/s, Width x4, ASPM not supported LnkCtl: ASPM L1 Enabled; RCB 64 bytes, LnkDisable- CommClk+ Man könnte fast annehmen, das BIOS ist hier verbuggt. Hatte heute schonmal eine andere Version geflasht, aber mit gleichem Ergebnis. Edited April 12, 20251 yr by elgatobavaria
April 12, 20251 yr 2 hours ago, elgatobavaria said: Dachte ich mir. Nur bin ich gerade etwas ratlos, wenn ich ehrlich bin. Habe schon verschiedene Einstellungen im BIOS ausprobiert / kombiniert aber folgende werden nach wie vor nicht supported: Sind das wirklich alle? das Sind nur die Bridges. Da sollte eigentlich eine weiter Komponente dran hängen. Aber die sind nicht gelistet.
April 13, 20251 yr Author @DataCollector Das waren tatsächlich nicht alle. Die NVME hatte ich weggelassen, da sich hier ASPM aktivieren lässt und zudem als supported angezeigt wird. Hier nochmal das vollständige: Quote 00:1b.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #17 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #17, Speed 8GT/s, Width x2, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1c.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #1 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #1, Speed 8GT/s, Width x1, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- 00:1d.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode]) LnkCap: Port #9, Speed 8GT/s, Width x4, ASPM not supported LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ 03:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk+ Zudem mal die BIOS settings (C7 support ist aus, da beim einschalten die optionen für C3 u. C6 ausgeblendet werden - auch komisch):
April 13, 20251 yr 5 hours ago, elgatobavaria said: Die NVME hatte ich weggelassen, da sich hier ASPM aktivieren lässt und zudem als supported angezeigt wird. Hier nochmal das vollständige: Was ist das für eine SSD (Typenbezeichnung)? Samsungs Consumer SSDs sind eingentlich in der Lage ASPM zu aktivieren. Samsungs Server SSDs sind dahingehend eher schlecht. Aber nur 1 NVMe SSD kann nicht 3 Bridges disablen. Irgendetwas stimmt in Deinem System nicht. 5 hours ago, elgatobavaria said: Zudem mal die BIOS settings (C7 support ist aus, da beim einschalten die optionen für C3 u. C6 ausgeblendet werden - auch komisch): Zu Deinem Screenshot: - Ich weiß nicht welche PCIe Link Speed Einstellungen Dir angeboten werden, aber wenn es mehr als PCIe 3.0 ist, würde ich das fest auf 3.0 stellen (sofern Du nicht noch 2.0 oder 1.0 Komponenten einsetzt). - Kannst Du C7 auch auf "enable" stellen?
April 13, 20251 yr Author 28 minutes ago, DataCollector said: - Was ist das für eine SSD (Typenbezeichnung)? - Ich weiß nicht welche PCIe Link Speed Einstellungen Dir angeboten - Kannst Du C7 auch auf "enable" stellen? Die NVME heißt PM9A1 von Samsung https://semiconductor.samsung.com/ssd/pc-ssd/pm9a1/ Es wird PCIe 1.0 2.0 u. 3.0 angeboten. Hatte das auch schon mal fest auf PCIe 3.0 gesetzt. C7 kann ich auf "enable" stellen, jedoch verschwinden dann die Einstellungen zu C3 und C6 aus dem Menü. Das hatte mich ein wenig verunsichert. Aber ich probiere das nochmal mit C7 + PCIe == 3.0. Ich könnte die NVME auch noch durch eine Corsair MP510 2TB ersetzen. Dafür muss ich aber mein Build komplett zerlegen, da NVME auf Unterseite. EDIT: C7 + PCIe == 3.0 probiert. Ergebnis ist leider das gleiche. Edited April 13, 20251 yr by elgatobavaria
April 13, 20251 yr 5 hours ago, elgatobavaria said: Die NVME heißt PM9A1 von Samsung https://semiconductor.samsung.com/ssd/pc-ssd/pm9a1/ Okay, sowas hatte ich befürchtet. Die wirst Du nicht in ASPM bekommen. Das sind (soweit ich es richtig sehe) Ableger der Datacenter/Server Hardware. Diese werden gerne an PC Hersteller als OEM Ware verkauft. Keine Samsung Herstellergarantie für normale/private Endkunden und auch weniger Features. 5 hours ago, elgatobavaria said: Es wird PCIe 1.0 2.0 u. 3.0 angeboten. Hatte das auch schon mal fest auf PCIe 3.0 gesetzt. Okay. Also nichts drüber. PCIe 3.0 ist heutzutage für eigentlich alle Erweiterungen in einem unraid NAS vollkomenn ausreichend. Selbst QSFP+ Karten kommen eher selten mit PCIe 4.0 oder 5.0 daher sondern eher breiteren PCIe 3.0 Anbindungen. Und ob eine NVMe SSD in einem unraid NAS nun mit PCIe 3.0, 4.0 oder 5.0 läuft macht zwar energetisch einen großen Unterschied, aber die Performance des NAS oder Docker Teiles ist davon eher nicht beeinflusst. 5 hours ago, elgatobavaria said: Ich könnte die NVME auch noch durch eine Corsair MP510 2TB ersetzen. Dafür muss ich aber mein Build komplett zerlegen, da NVME auf Unterseite. Die Corsair sollte sich (vermutlich) bei ASPM direkt enablen. Edited April 13, 20251 yr by DataCollector Typos
April 13, 20251 yr Author Ok, dann teste ich das mal , danke! Ich melde mich. @DataCollector Edit: Die MP510 war leider kurzfristig nicht verfügbar. Sowohl mit einer Samsung 980Pro als auch komplett ohne NVME und jeglicher HDD ist nur C3 zu schaffen. Wobei die Cores so gut wie alle C7 erreichen bleibt das Package in C3. ( Core 3-8 sind Isoliert und auf denen läuft ohne HDD/SSD nichts ). Mal sehen ob sich der Support meldet... Bin auch noch auf folgendes gestoßen: Quote PowerTOP 2.15 Overview Idle stats Frequency stats Device stats Tunables WakeUp Pkg(HW) | Core(HW) | CPU(OS) 0 | | C0 active 0.8% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.1 ms C2 (pc2) 9.2% | | C3 (pc3) 82.7% | C3 (cc3) 0.0% | C3 0.1% 0.2 ms C6 (pc6) 0.0% | C6 (cc6) 5.1% | C6 5.5% 0.8 ms C7 (pc7) 0.0% | C7 (cc7) 91.2% | C7s 0.0% 0.0 ms C8 (pc8) 0.0% | | C8 4.5% 0.9 ms C9 (pc9) 0.0% | | C9 0.0% 0.0 ms C10 (pc10) 0.0% | | | | C10 87.0% 63.7 ms | | C1E 0.1% 0.1 ms | Core(HW) | CPU(OS) 1 | | C0 active 1.5% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.1 ms | | | C3 (cc3) 0.0% | C3 0.1% 0.1 ms | C6 (cc6) 4.5% | C6 4.8% 0.8 ms | C7 (cc7) 89.4% | C7s 0.0% 0.0 ms | | C8 2.3% 0.9 ms | | C9 0.0% 0.0 ms | | | | C10 87.3% 64.4 ms | | C1E 0.1% 0.2 ms | Core(HW) | CPU(OS) 2 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.3 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms | C7 (cc7) 100.0% | C7s 0.0% 0.0 ms | | C8 0.0% 0.0 ms | | C9 0.0% 0.0 ms | | | | C10 100.0% 1055.8 ms | | C1E 0.0% 0.0 ms | Core(HW) | CPU(OS) 3 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.5 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.5 ms | C7 (cc7) 99.9% | C7s 0.0% 0.0 ms | | C8 0.0% 0.6 ms | | C9 0.0% 0.0 ms | | | | C10 99.9% 227.7 ms | | C1E 0.0% 0.0 ms | Core(HW) | CPU(OS) 4 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.4 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms | C7 (cc7) 100.0% | C7s 0.0% 0.0 ms | | C8 0.0% 0.0 ms | | C9 0.0% 0.0 ms | | | | C10 100.0% 1114.5 ms | | C1E 0.0% 0.0 ms | Core(HW) | CPU(OS) 5 | | C0 active 0.0% | | POLL 0.0% 0.0 ms | | C1 0.0% 0.3 ms | | | C3 (cc3) 0.0% | C3 0.0% 0.0 ms | C6 (cc6) 0.0% | C6 0.0% 0.0 ms Edited April 13, 20251 yr by elgatobavaria
April 13, 20251 yr 4 hours ago, elgatobavaria said: Edit: Die MP510 war leider kurzfristig nicht verfügbar. Sowohl mit einer Samsung 980Pro als auch komplett ohne NVME und jeglicher HDD ist nur C3 zu schaffen. Aber geht die 989 Pro bei Dir Samsung in ASPM enable? Da Du ja noch weitere Problem hast (ich erwähnte, daß 3 Bridges disbaled sind und die SSD ja nur für eine verantwortlich ist), gibt es noch mindestens 2 weitere verantwortliche Komponenten auf dem Mainboard, deshalb ist C3 weiterhin nicht verwunderlich. Es müssen Stück für Stück alle gefunden und enabled werden. erst dann besteht die Chance, das die CPU niedrige Energiesparzustände (nach ca. 15 Minuten idel) erreicht. Aber auch dann gibt es Hardware, die es nicht schafft. 4 hours ago, elgatobavaria said: Wobei die Cores so gut wie alle C7 erreichen bleibt das Package in C3. ( Core 3-8 sind Isoliert und auf denen läuft ohne HDD/SSD nichts ). Warum isoliert? Interessant sind nichzt dei einzelnen Cores. Das gesamte Package muß runter. Die Cores sind nur ein Teil der CPU. In der CPU ist heutzutage noch viel mehr drin: Speicherkontroller, Zusatzcache, DMI, etc... das muß alles mitspielen. Sobald irgendetwas davon signifikant "unter Feuer" steht, kann die CPU nicht die niedrigsten Energiesparzustände erreichen, weil diese eben nicht wirklich durchgehend idle ist. Wobei es eigentlich (fast) egal ist, ob eien CPU nun C6,7 oder 10 erreicht, die Verbrauchsunterschiede "da unten" sind eher gering. Aber C2 oder C3 hingegen sind dann schon energetisch ein signifikant höherer Verbrauch, der (je nach Mainboard) schon mal 10-30W ausmachen kann.
April 13, 20251 yr Author 37 minutes ago, DataCollector said: Aber geht die 989 Pro bei Dir Samsung in ASPM enable? Es müssen Stück für Stück alle gefunden und enabled werden. erst dann besteht die Chance, das die CPU niedrige Energiesparzustände (nach ca. 15 Minuten idel) erreicht. Aber auch dann gibt es Hardware, die es nicht schafft. Warum isoliert? Enable bei der 980Pro habe ich dann nicht mehr probiert, nachdem ich "ASPM not supported" gelesen hatte. Ich weiß nicht, was ich da noch finden soll. Es war nach der 980pro nichts mehr angesteckt. Kein PCIe device, keine NVME, kein SATA device. Also außer CPU, Arbeitsspeicher, HDMI Kabel, ETH Kabel und BT Dongle für Tastatur war nichts mehr dran am mainboard. Dennoch wurden die drei PCIe Bridges angezeigt als "Not supported" und disabled. Evtl. komme ich morgen dazu mal die Schritte aus durchzuführen. Hier wird eine ähnliche Situation beschreiben bei einem ASRock Board. https://www.hardwareluxx.de/community/threads/probleme-mit-package-c-states-windows-linux.1012973/page-25 Edited April 13, 20251 yr by elgatobavaria
April 14, 20251 yr zum Thema mehr Bridges als PCIe Geräte: "Der" lspci Befehl listet nur die relevanten Zeilen zu ASPM, wenn hier zu einem Gerät keine solchen Infos kommen, kriegst du auch keine Ausgabe zu diesen Geräten obwohl sie da sind. Poste mal die Ausgaben folgender Befehle: "lspci" (listet alle Geräte) und "lspci -vv" (listet alle Geräte inkl. aller Details) da letzteres Befehl ziemlich viel Ausgabe produziert, kannst du hier vielleicht nur die Details extrahieren, die zu den Geräten gehören, die hier gerade fehlen....
April 14, 20251 yr Author 8 hours ago, _alo_ said: "lspci -vv" (listet alle Geräte inkl. aller Details) da letzteres Befehl ziemlich viel Ausgabe produziert, kannst du hier vielleicht nur die Details extrahieren, die zu den Geräten gehören, die hier gerade fehlen.... Quote 00:1b.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #17 (rev f0) (prog-if 00 [Normal decode]) Subsystem: ASRock Incorporation Device a2e7 Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+ Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx- Latency: 0, Cache Line Size: 64 bytes Interrupt: pin A routed to IRQ 122 IOMMU group: 5 Bus: primary=00, secondary=01, subordinate=01, sec-latency=0 I/O behind bridge: [disabled] [16-bit] Memory behind bridge: [disabled] [32-bit] Prefetchable memory behind bridge: [disabled] [64-bit] Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR- BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B- PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn- Capabilities: [40] Express (v2) Root Port (Slot-), IntMsgNum 0 DevCap: MaxPayload 256 bytes, PhantFunc 0 ExtTag- RBE+ TEE-IO- DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq- RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- MaxPayload 128 bytes, MaxReadReq 128 bytes DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend- LnkCap: Port #17, Speed 8GT/s, Width x2, ASPM not supported ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+ LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt- LnkSta: Speed 2.5GT/s, Width x0 TrErr- Train+ SlotClk- DLActive- BWMgmt- ABWMgmt- RootCap: CRSVisible- RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible- RootSta: PME ReqID 0000, PMEStatus- PMEPending- DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+ 10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix- EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit- FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+ AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS- DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- ARIFwd- AtomicOpsCtl: ReqEn- EgressBlck- IDOReq- IDOCompl- LTR+ EmergencyPowerReductionReq- 10BitTagReq- OBFF Disabled, EETLPPrefixBlk- LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS- LnkCtl2: Target Link Speed: 2.5GT/s, EnterCompliance- SpeedDis- Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS- Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1- EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest- Retimer- 2Retimers- CrosslinkRes: unsupported Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit- Address: fee00218 Data: 0000 Capabilities: [90] Subsystem: ASRock Incorporation Device a2e7 Capabilities: [a0] Power Management version 3 Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+) Status: D3 NoSoftRst- PME-Enable+ DSel=0 DScale=0 PME- Capabilities: [100 v0] Null Capabilities: [140 v1] Access Control Services ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans- ACSCtl: SrcValid- TransBlk- ReqRedir- CmpltRedir- UpstreamFwd- EgressCtrl- DirectTrans- Capabilities: [220 v1] Secondary PCI Express LnkCtl3: LnkEquIntrruptEn- PerformEqu- LaneErrStat: 0 Kernel driver in use: pcieport 00:1c.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #1 (rev f0) (prog-if 00 [Normal decode]) Subsystem: ASRock Incorporation Device a290 Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+ Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx- Latency: 0, Cache Line Size: 64 bytes Interrupt: pin A routed to IRQ 123 IOMMU group: 6 Bus: primary=00, secondary=02, subordinate=02, sec-latency=0 I/O behind bridge: [disabled] [16-bit] Memory behind bridge: [disabled] [32-bit] Prefetchable memory behind bridge: [disabled] [64-bit] Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR- BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B- PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn- Capabilities: [40] Express (v2) Root Port (Slot-), IntMsgNum 0 DevCap: MaxPayload 256 bytes, PhantFunc 0 ExtTag- RBE+ TEE-IO- DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq- RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- MaxPayload 128 bytes, MaxReadReq 128 bytes DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend- LnkCap: Port #1, Speed 8GT/s, Width x1, ASPM not supported ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+ LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt- LnkSta: Speed 2.5GT/s, Width x0 TrErr- Train+ SlotClk+ DLActive- BWMgmt- ABWMgmt- RootCap: CRSVisible- RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible- RootSta: PME ReqID 0000, PMEStatus- PMEPending- DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+ 10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix- EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit- FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+ AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS- DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- ARIFwd- AtomicOpsCtl: ReqEn- EgressBlck- IDOReq- IDOCompl- LTR+ EmergencyPowerReductionReq- 10BitTagReq- OBFF Disabled, EETLPPrefixBlk- LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS- LnkCtl2: Target Link Speed: 2.5GT/s, EnterCompliance- SpeedDis- Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS- Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1- EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest- Retimer- 2Retimers- CrosslinkRes: unsupported Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit- Address: fee00238 Data: 0000 Capabilities: [90] Subsystem: ASRock Incorporation Device a290 Capabilities: [a0] Power Management version 3 Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+) Status: D3 NoSoftRst- PME-Enable+ DSel=0 DScale=0 PME- Capabilities: [100 v0] Null Capabilities: [140 v1] Access Control Services ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans- ACSCtl: SrcValid- TransBlk- ReqRedir- CmpltRedir- UpstreamFwd- EgressCtrl- DirectTrans- Capabilities: [220 v1] Secondary PCI Express LnkCtl3: LnkEquIntrruptEn- PerformEqu- LaneErrStat: 0 Kernel driver in use: pcieport 00:1d.0 PCI bridge: Intel Corporation 200 Series PCH PCI Express Root Port #9 (rev f0) (prog-if 00 [Normal decode]) Subsystem: ASRock Incorporation Device a298 Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+ Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx- Latency: 0, Cache Line Size: 64 bytes Interrupt: pin A routed to IRQ 124 IOMMU group: 7 Bus: primary=00, secondary=03, subordinate=03, sec-latency=0 I/O behind bridge: [disabled] [16-bit] Memory behind bridge: [disabled] [32-bit] Prefetchable memory behind bridge: [disabled] [64-bit] Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort+ <SERR- <PERR- BridgeCtl: Parity- SERR+ NoISA- VGA- VGA16+ MAbort- >Reset- FastB2B- PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn- Capabilities: [40] Express (v2) Root Port (Slot+), IntMsgNum 0 DevCap: MaxPayload 256 bytes, PhantFunc 0 ExtTag- RBE+ TEE-IO- DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq- RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- MaxPayload 128 bytes, MaxReadReq 128 bytes DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr+ TransPend- LnkCap: Port #9, Speed 8GT/s, Width x4, ASPM not supported ClockPM- Surprise- LLActRep+ BwNot+ ASPMOptComp+ LnkCtl: ASPM Disabled; RCB 64 bytes, LnkDisable- CommClk- ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt- LnkSta: Speed 2.5GT/s, Width x0 TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt- SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise- Slot #12, PowerLimit 25W; Interlock- NoCompl+ SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg- Control: AttnInd Unknown, PwrInd Unknown, Power- Interlock- SltSta: Status: AttnBtn- PowerFlt- MRL- CmdCplt- PresDet- Interlock- Changed: MRL- PresDet- LinkState- RootCap: CRSVisible- RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible- RootSta: PME ReqID 0000, PMEStatus- PMEPending- DevCap2: Completion Timeout: Range ABC, TimeoutDis+ NROPrPrP- LTR+ 10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix- EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit- FRS- LN System CLS Not Supported, TPHComp- ExtTPHComp- ARIFwd+ AtomicOpsCap: Routing- 32bit- 64bit- 128bitCAS- DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- ARIFwd- AtomicOpsCtl: ReqEn- EgressBlck- IDOReq- IDOCompl- LTR+ EmergencyPowerReductionReq- 10BitTagReq- OBFF Disabled, EETLPPrefixBlk- LnkCap2: Supported Link Speeds: 2.5-8GT/s, Crosslink- Retimer- 2Retimers- DRS- LnkCtl2: Target Link Speed: 8GT/s, EnterCompliance- SpeedDis- Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS- Compliance Preset/De-emphasis: -6dB de-emphasis, 0dB preshoot LnkSta2: Current De-emphasis Level: -3.5dB, EqualizationComplete- EqualizationPhase1- EqualizationPhase2- EqualizationPhase3- LinkEqualizationRequest- Retimer- 2Retimers- CrosslinkRes: unsupported Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit- Address: fee00258 Data: 0000 Capabilities: [90] Subsystem: ASRock Incorporation Device a298 Capabilities: [a0] Power Management version 3 Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+) Status: D3 NoSoftRst- PME-Enable+ DSel=0 DScale=0 PME- Capabilities: [100 v0] Null Capabilities: [140 v1] Access Control Services ACSCap: SrcValid+ TransBlk+ ReqRedir+ CmpltRedir+ UpstreamFwd- EgressCtrl- DirectTrans- ACSCtl: SrcValid- TransBlk- ReqRedir- CmpltRedir- UpstreamFwd- EgressCtrl- DirectTrans- Capabilities: [220 v1] Secondary PCI Express LnkCtl3: LnkEquIntrruptEn- PerformEqu- LaneErrStat: 0 Kernel driver in use: pcieport Ich bin leider jetzt trotzdem nicht schlauer... ASROCK hat sich gemeldet, jedoch nur gemeint ich solle doch mal alle - bereits aktivierten - Optionen enablen. Ich schicke denen auch mal diesen Print hier. Mal sehen was da kommt. Die Info hier spuckt auch nicht mehr aus: Quote lspci -tv -[0000:00]-+-00.0 Intel Corporation 8th/9th Gen Core 8-core Desktop Processor Host Bridge/DRAM Registers [Coffee Lake S] +-01.0-[01]----00.0 Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller +-02.0 Intel Corporation CoffeeLake-S GT2 [UHD Graphics 630] +-14.0 Intel Corporation 200 Series/Z370 Chipset Family USB 3.0 xHCI Controller +-14.2 Intel Corporation 200 Series PCH Thermal Subsystem +-16.0 Intel Corporation 200 Series PCH CSME HECI #1 +-1b.0-[02]-- +-1c.0-[03]-- +-1d.0-[04]-- +-1f.0 Intel Corporation Z370 Chipset LPC/eSPI Controller +-1f.2 Intel Corporation 200 Series/Z370 Chipset Family Power Management Controller \-1f.4 Intel Corporation 200 Series/Z370 Chipset Family SMBus Controller @_alo_ Edited April 14, 20251 yr by elgatobavaria
