March 9, 20215 yr Hallo, Ich habe das Gigabyte C246M WU4 mit einem Xeon E-2146G. Bios ist Version F4e. Dated: 09/16/2020 Ich habe dort das Problem, das ich PCIe 1 (x16) und PCIe 4 (x8) nicht vernünftig in x8 / x4/x4 im Bios aufteilen kann. Es wird nur x8 / x8 angeboten. lt. Handbuch (Seite 33) sollte es funktionieren, die Einstellung wird aber leider im Bios nicht angeboten. Hat vielleicht Jemand das gleiche Problem und eventuell eine Lösung? Gruß Torsten
March 9, 20215 yr 4 hours ago, Dachmeyer said: lt. Handbuch (Seite 33) sollte es funktionieren, die Einstellung wird aber leider im Bios nicht angeboten. Das Menü hast du gar nicht oder wie?

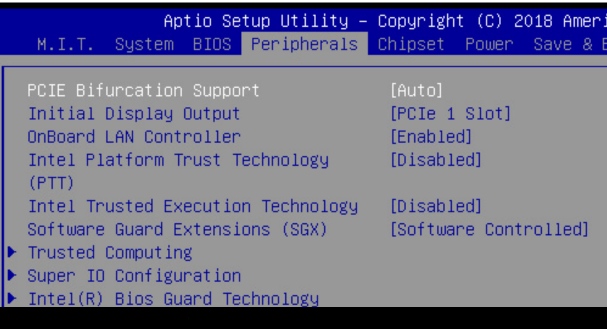

March 10, 20215 yr Author Das Menü habe ich schon, ich kann aber nur zwischen [ Auto ] und [ x8 / x8 ] wählen ☹️ Ich brauche den unteren PCIe als x4 / x4 zur Aufnahme meiner Supermicro AOC-SLG3-2M2-O Karte um 2 NVMe M.2 SSDs anzusteuern. als x8 geht logischer weise nur eine NVMe M.2 SSD mit der Karte. Gruß Torsten

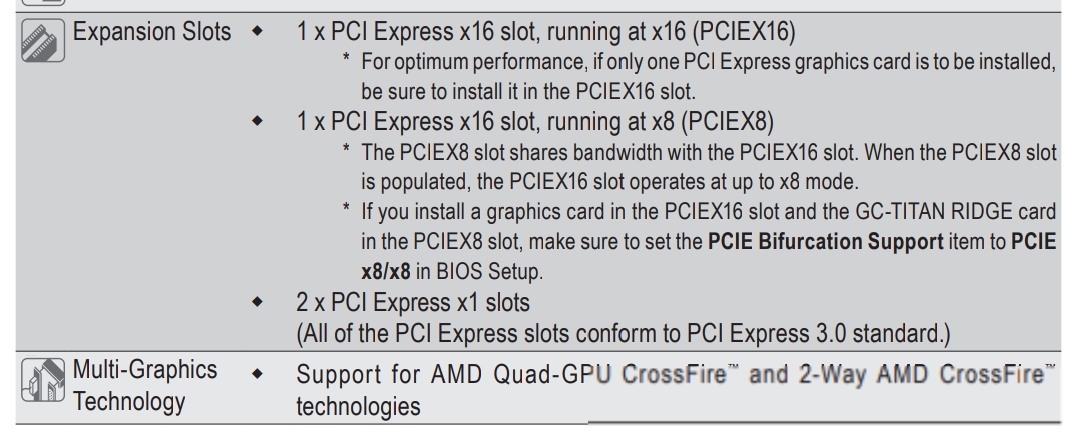

March 10, 20215 yr Ich befürchte das Board kann nur x8x8 und das nicht mal per Riser Card, sondern nur bei den beiden x16 Slots: Das hätte natürlich nichts mit Bifurcation im klassischen Sinne gemein. Da hilft denke ich nur Gigabyte anschreiben. Mein C246N-WU2 bietet nämlich x8x4x4, was ja in deinem Fall bedeuten würde, dass der untere x16 Slot auf x4x4 gestellt wird. Kann also vom Prinzip nur eine Einschränkung des BIOS sein.
March 11, 20215 yr Author Schade, dann werde ich mal gigabyte anschreiben... ...danke an mgutt... Gruß Torsten
March 11, 20215 yr Author Hallo, habe jetzt mal gigabyte angeschrieben. Bei denen ein Supportticket auf zu machen grenzt ja schon an Arbeitsverweigerung von Seiten des Herstellers! Mal sehen was dabei herauskommt 😌 Gruß Torsten
March 11, 20215 yr 45 minutes ago, Dachmeyer said: Bei denen ein Supportticket auf zu machen grenzt ja schon an Arbeitsverweigerung von Seiten des Herstellers! Ja, ist super. Vor allem bis ich erst mal verstanden habe, dass "Weitere Frage" bedeutet, dass man antworten kann, hat eine Weile gedauert ^^
March 26, 20215 yr Author So, will das ganze hier nicht unbeendet stehenlassen. Habe Gigabyte angeschrieben und nachdem ich versucht habe dem Support das Leben zu erklären und eine Fehlerbeschreibung für Doofe mit mehreren Nachfragen verfasst habe ist jetzt ein endgültiges Ergebnis da ! Der Support stellt fest das es einen Fehler gibt und Dieser wird natürlich behoben. Das "Bios Team" hat umgehend das "Manual Team" informiert, damit das Manual geändert wird. JUHU, Problem gelöst. Was dann das sharing des PCIe1 mit dem PCIe4 von X16 / X0 zu X8 / X8 noch mit PCIE Bifurcation Support zu tun hat erschließt sich meinem schlichten Gemüt leider nicht. Wo doch diese Funktion ausdrücklich beworben wird. ICH BIN TOTAL ANGEFRESSEN 🤬 Das Gigabyte C246M WU4 ist ohne Frage ein gutes MB, ABER Bifurcation Support ist nicht ! Gruß Torsten
March 31, 20215 yr Versuch es vielleicht mal mit dem neuen BIOS (F4). https://www.gigabyte.com/Motherboard/C246M-WU4-rev-1x/support#support-dl-bios
March 31, 20215 yr Author Aha, die haben die Downloadseite umgestellt. Rev. ist von 1.0 auf 1.x geändert und die Bios Versionen sind scheinbar auch anders. Ich sehe, Du hast das gleiche MB. Läuft bei Dir F4 und hast Du echten Bifurcation Support ? 🤔
April 1, 20215 yr Hab das BIOS-Update gestern auch durch Zufall entdeckt, @Dachmeyer Ich hab gestern die F4 installiert, aber hab leider keine Hardware zum testen. Bis jetzt kann ich dir nur sagen, dass das Updaten problemlos per USB-Stick möglich war und ich keine Probleme bis jetzt feststellen konnte.
April 7, 20215 yr Author Hallo Hoschi, sehe z.Zt. keine großen Änderungen in der Beschreibung zum vorhandenen Bios. Werde es wohl bei der nächsten anstehenden Wartung des Systems mal aufspielen. Denke (nach den Aussagen vom Gigabyte Team) das der Bifurcation Support nicht geändert wurde. Ich denke jetzt erst einmal darauf rum, wie ich jetzt 2 zusätzliche NVME`s in das System bekomme. Sollten gespiegelt für eine Win10 VM genutzt werden. Mal sehen... Danke für Deine Info`s 👍
April 7, 20215 yr 41 minutes ago, Dachmeyer said: Ich denke jetzt erst einmal darauf rum, wie ich jetzt 2 zusätzliche NVME`s in das System bekomme. Wenn Bifurcation nicht geht, dann wäre das hier noch eine Option: https://www.ebay.de/itm/ADWITS-Quad-M-2-NVMe-SSD-PCIe-16x-8x-Adapter/193383196410?hash=item2d068966fa:g:hMcAAOSwOPldJFvj
April 7, 20215 yr Author Muß mich jetzt leider erst einmal mit TVH und OSCam rumschlagen. Das Update auf 6.9.1 und die neuen Treiber für die neue Digital Devices SX8 Basic hat mir leider die beiden Docker zerschossen. Das DVB-Treiber Plugin will auch noch nicht ganz so wie ich, die Tuner verschwinden manchmal gerne wieder... Dazu aber in einem anderen Post mehr. p.s. gibt es einen deutschen Treat für das DVB-Treiber-Plugin ? Edited April 7, 20215 yr by Dachmeyer schreibfehler
October 28, 20223 yr Interessant, eine Karte wie diese wäre also denkbar: https://www.delock.de/produkt/89045/merkmale.html Edited October 28, 20223 yr by Minion
October 28, 20223 yr 1 hour ago, Minion said: Interessant, eine Karte wie diese wäre also denkbar: https://www.delock.de/produkt/89045/merkmale.html Leider sind die Daten dieser Karte sehr spärlich. Aber da sie nur "1 x PCI Express x8, V4.0" haben soll, können also nur die ersten 8 Lanes eines PCIe x16 Slot benutzt werden. Die Karte ist also denkbar, aber da sie auf den ersten 8 Lanes des PCIe Slot dann nict weiter splitten kann, wirst Du damit bei einem 8x8x Slot nur eine NVME-SSD darin so, wie gewünscht, nutzen können. Der x16 Slot trennt das Mainboard eben bei Bedarf nur die ersten 8 Lanes von den letzten 8 Lanes. Und damit wird die Karte eben nur mit einmal 8Lane angesprochen und nicht wie eigentlich nötigt mit 4x4x. Wenn Du in einem x16 Slot, welcher nur x8x8 beherrscht 2 NVMe nutzen willst (und die anderen Lanes ruhig unbenutzt lassen kannst/willst), bleibt Dir nur zu sowas zu greifen: https://www.amazon.de/gp/product/B09QWDCTRP was dann in M.2 Steckplatz 1 und 3 jeweils eine M.2 NVMe SSD oder so aufnehmen kann. Die anderen beiden Steckplätze auf der Karte (2 und 4) würden dann die hinteren 4 Lanes der jeweiligen x8 Splittung bekommen und dort ist ohne Unterstützung des Mainboard kein weiteres Gerät/Device nutzbar. Wobei ich jetzt nicht sagen kann ob die Karte bei Amazon (wie die Delock mit dem v4.0 andeutet) auch mit PCIe 4.0 umgehen kann. Aber 4 Steckplatz Bifurcation Karten sollten auch halbwegs günstig zu haben sein. Die Delock ist mit aktuell rund 60 Euro wirklich teuer.
April 28Apr 28 On 10/27/2022 at 4:33 PM, Minion said:Gab es zu dem Thema eine finale Erkenntnis? Ich grabe den Thread hiermit mal aus, da ich dieselbe Frage hatte und keine finale Antwort finden konnte. Auch mit der (aktuell) neusten BIOS Version F8a von Juni 2025 wird nämlich lediglich x8/x8-Bifurcation im BIOS angeboten. Ich habe daraufhin den Gigabyte-Support kontaktiert und die finale Antwort erhalten, dass x4/x4/x4/x4-Bifurcation vom Mainboard bereits auf Hardwareebene nicht unterstützt wird.
