DataCollector Posted May 7, 2023 Share Posted May 7, 2023 23 minutes ago, unr41dus3r said: Sprich dieser hier? 4 Port ASM1164 X4 https://amzn.to/3LGN2nR Da die ASM1164 Kontroller eher selten sind, vermute ich auch hier einen Sxchreibfehler und er meint wieder die ASM1166, bei denen man 2 Ports mehr hat und die Performance bei 4Port Benutzung identisch zum 1164 ist. Die x4 Lanes sind übrigens nur Täuschung. der ASM1164 und ASM1166 benutzen zum mainboard hin nur maximal PCIe 3.0 x2 Lanes. Quote Link to comment
unr41dus3r Posted May 7, 2023 Share Posted May 7, 2023 (edited) 22 minutes ago, DataCollector said: Da die ASM1164 Kontroller eher selten sind, vermute ich auch hier einen Sxchreibfehler und er meint wieder die ASM1166, bei denen man 2 Ports mehr hat und die Performance bei 4Port Benutzung identisch zum 1164 ist. Die x4 Lanes sind übrigens nur Täuschung. der ASM1164 und ASM1166 benutzen zum mainboard hin nur maximal PCIe 3.0 x2 Lanes. Das heißt ich sollte mir eher den 1064 besorgen? Ich bin nun komplett verwirrt sorry^^ Kannst du vlt kurz einen Link schicken zu den empfohlenen Controller? Mir ist grundlegend der Speed egal, mindestens 2 Ports (alles darüber natürlich nice) und er sollte Fehlerfrei laufen das wäre meine Prio (inkl. Stromsparmaßnahmen^^) Will jetzt auch nicht den 1166 wegen der Aussage bzgl JMB und DIPM Quote Nimm trotzdem ASM1164. JMB kann Probleme machen, wenn man DIPM aktiviert. Nachtrag: Würde dann trotzdem dieser passen? Ist du nun geschrieben hat ein 1164 oder 1166, hat aber kein JMB Chip drauf. Passt das dann? https://amzn.to/3HN3txy Edited May 7, 2023 by unr41dus3r Quote Link to comment
mgutt Posted May 7, 2023 Share Posted May 7, 2023 14 minutes ago, DataCollector said: Ich vermute Du meinst ASM1064, Ich meine ASM1164 oder gibt es für ASM1064 auch ein Firmware Update? Beim Update von Silverstone steht nur was von 116x. Wobei ich gerade sehe, dass es die als X1 nur von Lycom gibt und als Rebrand nur teuer: https://www.amazon.com/StarTech-com-SATA-PCIe-Card-4P6G-PCIE-SATA-CARD/dp/B09KCH846V Also dann vielleicht doch lieber als X4 kaufen. Bei AliExpress/eBay/Amazon ab 26 €: https://www.ebay.de/itm/225512377684 https://www.amazon.de/BAIGOO-SATA3-0-Erweiterungskarte-Adapterkarte-BootfäHige-schwarz/dp/B0BP6YQC6Y/ Die 10gtek Karte sollte aber auch nicht anders sein, wenn man unbedingt über Prime kaufen will. 1 Quote Link to comment
unr41dus3r Posted May 7, 2023 Share Posted May 7, 2023 6 minutes ago, mgutt said: Also dann vielleicht doch lieber als X4 kaufen. Bei AliExpress/eBay/Amazon ab 26 €: https://www.ebay.de/itm/225512377684 Danke dir, werde die von Ebay nehmen, braucht zwar einige Zeit aber auf Amazon gibt es nichts (was zu mir liefert) und das sollte ausreichen. Vielen Dank! Ich habe die Micron SSD ausgebaut und den Dell PERC H310 ausgebaut und komme nun mit den 4 HDDs und der Intenso SSD auf 50W im durschnitt Find ich schonmal cool. Quote Link to comment
DataCollector Posted May 7, 2023 Share Posted May 7, 2023 (edited) 46 minutes ago, unr41dus3r said: Das heißt ich sollte mir eher den 1064 besorgen? Meine persönliche Meinung: Wenn Du nur einen PCIe 3.0 x1 Slot frei hast (welcher nach hinten mechanisch nicht offen ist) und keinen mit x2 oder mehr Lanes, passt dort nur eine Karte sinnvoll hinein, welche eben nur PCIe x1 nutzt. Es gibt ASM1166 Karten, die X1 nutzen und sich somit selber limitieren. Ich nehme in der Regel davon Abstand. Ob es ASM1164 Karten gibt, die sich vergleichbar auf x1 limitieren weiß ich nicht. Aber in einem PCIe 3.0 x1 Slot ist eine ASM1164 und eine ASM1064 von den Eckwerten her identisch, da beide die maximal ca. 1GByte/s von Mainboard eben auf 4 SATA Ports verteilen. Aber, wie mgutt ausfpührte kursiert dieses Firmwareupdate, welches möglicherweise bei ASM11xx Chips das Powermanagement verbessern kann. Bisher las ich aber noch nicht davon daß es jemand ausprobiert hat. Wenn man hingegen einen PCIe Slot mit x2 oder mehr Lanes dafür opfern will, kann eine ASM1164 Karte alle 4 Ports mit fast 500MByte/s gleichzeitig ausfahren. Aber das kann eine ASM1166 Karte mit nur 4 beschaltete SATA Ports auch. ASM1166 sehe ich aber weitaus öfters zu kaufen und man hat noch 2 SATA Ports frei, wenn man sich vielleicht doch zukünftig umentscheidet. Für eine ASM1166 spricht auch, daß es da ja die Firmware der Silverstone ECS06 (ebenfalls ASM1166 basiert) Karte gibt, welche bei einigen Kontrollerkarten auch anderer Anbieter ebenfalls funktioniert und probleme bei den C States mindern kann. 46 minutes ago, unr41dus3r said: Mir ist grundlegend der Speed egal, mindestens 2 Ports (alles darüber natürlich nice) und er sollte Fehlerfrei laufen das wäre meine Prio (inkl. Stromsparmaßnahmen^^) Das Angebot der Anbieter wechselt sehr schnell. Nicht selten sind Karten bei Ali sogar noch günstiger zu bekommen (Die Lieferzeit ist aber etwas höher). Die Technik ist in der Regel immer gleich. PCIE x1 Slots 4 SATA Ports für Festplatten: ASM1064 basiert: https://geizhals.de/delock-4x-sata-6gb-s-90010-a2534298.html https://www.ebay.de/itm/394358412174 https://www.ebay.de/itm/304475890248 Bei Amazon oder so findet man sowas auch und Anbieter aus China sind unter verschiedensten bezeichnunga auch zu finden. PCIE x2 Slots 6 SATA ports für Festplatten: ASM1166 basiert: https://www.ebay.de/itm/394491024282 https://www.amazon.de/dp/B0BZPGZVSM (Chinesischer Anbieter bei AZ) https://www.amazon.de/dp/B08WWTFW27 (franz. Anbieter bei AZ) etc... Für M.2 NVMe Fähige Slots gibt ea auch passende Bauformen. ASM1164 basierte x1 Steckkarten habe ich bisher eher kaum gesehen (was aber nichts heißen will, da ich danach auch bosher kaum gesucht habe). Edited May 7, 2023 by DataCollector typos und ergänzung 1 Quote Link to comment
DataCollector Posted May 7, 2023 Share Posted May 7, 2023 20 minutes ago, mgutt said: Ich meine ASM1164 oder gibt es für ASM1064 auch ein Firmware Update? Beim Update von Silverstone steht nur was von 116x. Wobei ich gerade sehe, dass es die als X1 nur von Lycom gibt und als Rebrand nur teuer: https://www.amazon.com/StarTech-com-SATA-PCIe-Card-4P6G-PCIE-SATA-CARD/dp/B09KCH846V Wenn man von PCIe 3.0 x1 und nur 4 benutzen SATA Ports und gewünschter ASM11xx Chiptechnik ausgehen will wäre die https://www.amazon.de/Anschlussklemmen-Erweiterungskarten-Kompatibel-Express-Controller-default/dp/B09GYR959N mit unter 16 Euro und Gratislieferung (aus China) nicht billiger? 20 minutes ago, mgutt said: Also dann vielleicht doch lieber als X4 kaufen. Bei AliExpress/eBay/Amazon ab 26 €: https://www.ebay.de/itm/225512377684 https://www.amazon.de/BAIGOO-SATA3-0-Erweiterungskarte-Adapterkarte-BootfäHige-schwarz/dp/B0BP6YQC6Y/ Bei X4 Slot sowieso eine ASM1166 mit x2 Anbindung (in einem meist elektrischen x4 Slot). https://de.aliexpress.com/item/1005002863005359.html https://de.aliexpress.com/item/1005002862958683.html ab 26,69 Euro Gratis Versand (in M.2 Bauform billiger, aber die dann ggf. notwendige PCIe-M.2 Adapterkarte frißt die Ersparnis wieder auf.) Quote Link to comment
unr41dus3r Posted May 7, 2023 Share Posted May 7, 2023 (edited) @DataCollector @mgutt Danke euch fürs ganze raussuchen. Ich habe mich jetzt für den 1166 von Amazon entschieden, kostet 10€ mehr als auf Ebay/Aliexpress und es wird schnell geliefert. (Weiters das Problem das nach Austria viele China Händler nicht schicken. https://amzn.to/42bVKRZ Edited May 7, 2023 by unr41dus3r Quote Link to comment

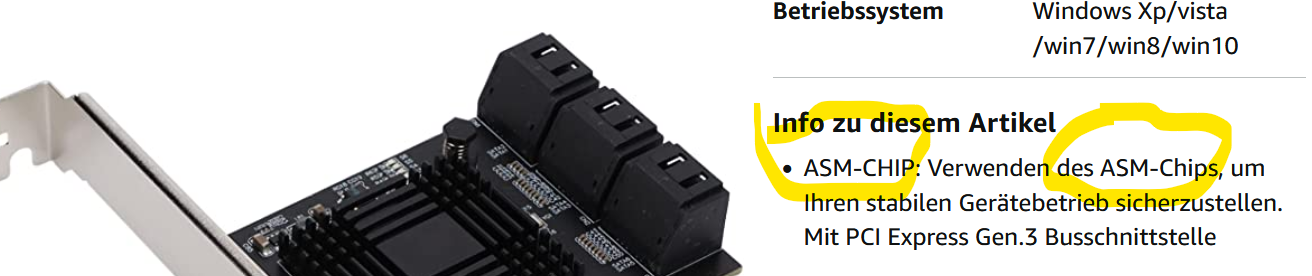

mgutt Posted May 7, 2023 Share Posted May 7, 2023 13 minutes ago, DataCollector said: Wenn man von PCIe 3.0 x1 und nur 4 benutzen SATA Ports und gewünschter ASM11xx Chiptechnik ausgehen will wäre die https://www.amazon.de/Anschlussklemmen-Erweiterungskarten-Kompatibel-Express-Controller-default/dp/B09GYR959N mit unter 16 Euro und Gratislieferung (aus China) nicht billiger? Ist das denn ein ASM1166? Sehe da nichts in der Beschreibung. Quote Link to comment
unr41dus3r Posted May 7, 2023 Share Posted May 7, 2023 (edited) @mgutt Habe mir nun die Sache angesehen bezüglich den amd_driver zu laden. Der wird nun auch geladen jedoch sind meine ASPM States schlechter als vorher und mehr disabled. Kann das Sein? Aktuell mit driver: amd-pstat 00:02.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne PCIe GPP Bridge (prog-if 00 [Normal decode]) LnkCap: Port #2, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <32us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 00:02.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne PCIe GPP Bridge (prog-if 00 [Normal decode]) LnkCap: Port #1, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 00:08.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir Internal PCIe GPP Bridge to Bus (prog-if 00 [Normal decode]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 01:00.0 USB controller: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset USB 3.1 XHCI Controller (prog-if 30 [XHCI]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <2us, L1 <32us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 01:00.1 SATA controller: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset SATA Controller (prog-if 01 [AHCI 1.0]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <2us, L1 <32us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 01:00.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset Switch Upstream Port (prog-if 00 [Normal decode]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <2us, L1 <32us LnkCtl: ASPM Disabled; Disabled- CommClk+ 02:00.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; Disabled- CommClk- 02:04.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #4, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; Disabled- CommClk+ 02:08.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #8, Speed 8GT/s, Width x1, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; Disabled- CommClk+ 02:09.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #9, Speed 8GT/s, Width x1, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; Disabled- CommClk+ 04:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ pcilib: sysfs_read_vpd: read failed: No such device 05:00.0 SATA controller: Marvell Technology Group Ltd. 88SE9215 PCIe 2.0 x1 4-port SATA 6 Gb/s Controller (rev 11) (prog-if 01 [AHCI 1.0]) LnkCap: Port #0, Speed 5GT/s, Width x1, ASPM L0s L1, Exit Latency L0s <512ns, L1 <64us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 06:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05) LnkCap: Port #0, Speed 5GT/s, Width x1, ASPM L0s L1, Exit Latency L0s unlimited, L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 07:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 08:00.0 VGA compatible controller: Advanced Micro Devices, Inc. [AMD/ATI] Cezanne [Radeon Vega Series / Radeon Vega Mobile Series] (rev d9) (prog-if 00 [VGA controller]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.1 Audio device: Advanced Micro Devices, Inc. [AMD/ATI] Renoir Radeon High Definition Audio Controller LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.2 Encryption controller: Advanced Micro Devices, Inc. [AMD] Family 17h (Models 10h-1fh) Platform Security Processor LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.3 USB controller: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1 (prog-if 30 [XHCI]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.4 USB controller: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1 (prog-if 30 [XHCI]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ Vorheriger Post: 00:02.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne PCIe GPP Bridge (prog-if 00 [Normal decode]) LnkCap: Port #2, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <32us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 00:02.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne PCIe GPP Bridge (prog-if 00 [Normal decode]) LnkCap: Port #1, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 00:08.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir Internal PCIe GPP Bridge to Bus (prog-if 00 [Normal decode]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 01:00.0 USB controller: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset USB 3.1 XHCI Controller (prog-if 30 [XHCI]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <2us, L1 <32us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 01:00.1 SATA controller: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset SATA Controller (prog-if 01 [AHCI 1.0]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <2us, L1 <32us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 01:00.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset Switch Upstream Port (prog-if 00 [Normal decode]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L0s L1, Exit Latency L0s <2us, L1 <32us LnkCtl: ASPM L1 Enabled; Disabled- CommClk+ 02:00.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; Disabled- CommClk+ 02:04.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #4, Speed 8GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; Disabled- CommClk+ 02:08.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #8, Speed 8GT/s, Width x1, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM Disabled; Disabled- CommClk- pcilib: sysfs_read_vpd: read failed: No such device 02:09.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea (prog-if 00 [Normal decode]) LnkCap: Port #9, Speed 8GT/s, Width x1, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; Disabled- CommClk+ 03:00.0 Serial Attached SCSI controller: Broadcom / LSI SAS2008 PCI-Express Fusion-MPT SAS-2 [Falcon] (rev 03) LnkCap: Port #0, Speed 5GT/s, Width x8, ASPM L0s, Exit Latency L0s <64ns LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ pcilib: sysfs_read_vpd: read failed: No such device 04:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 06:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8125 2.5GbE Controller (rev 05) LnkCap: Port #0, Speed 5GT/s, Width x1, ASPM L0s L1, Exit Latency L0s unlimited, L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 07:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller PM9A1/PM9A3/980PRO (prog-if 02 [NVM Express]) LnkCap: Port #0, Speed 16GT/s, Width x4, ASPM L1, Exit Latency L1 <64us LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk+ 08:00.0 VGA compatible controller: Advanced Micro Devices, Inc. [AMD/ATI] Cezanne [Radeon Vega Series / Radeon Vega Mobile Series] (rev d9) (prog-if 00 [VGA controller]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.1 Audio device: Advanced Micro Devices, Inc. [AMD/ATI] Renoir Radeon High Definition Audio Controller LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.2 Encryption controller: Advanced Micro Devices, Inc. [AMD] Family 17h (Models 10h-1fh) Platform Security Processor LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.3 USB controller: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1 (prog-if 30 [XHCI]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ 08:00.4 USB controller: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1 (prog-if 30 [XHCI]) LnkCap: Port #0, Speed 8GT/s, Width x16, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us LnkCtl: ASPM Disabled; RCB 64 bytes, Disabled- CommClk+ Nachtrag: Was mir grade einfällt, ich habe vorhin noch den Dell Perc gegen den billigen Marvell SATA Controller getauscht, kann es daran liegen? An den Controller hängt nichts kritisches und wird in 3 Tagen getauscht. Nachtrag2: Ja bestätige hiermit, dürfte an den Marvel Chip liegen. Habe den AMD_Treiber wieder abgeschaltet und weiterhin so ein "schlechter" status bezüglich ASPM. Ich werde die Tage dann den ASM1166 Controller einbauen und berichten ob es besser ist. Edited May 7, 2023 by unr41dus3r Quote Link to comment

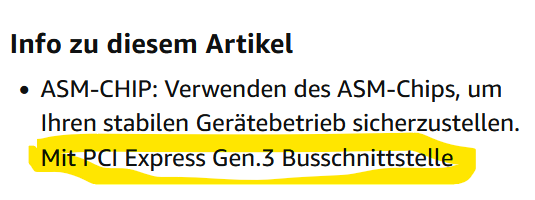

DataCollector Posted May 7, 2023 Share Posted May 7, 2023 (edited) 1 hour ago, mgutt said: Ist das denn ein ASM1166? Sehe da nichts in der Beschreibung. Welchen ASM sollen die sonst für eine solche 6 Port Karte verwendet haben? Wenn man nicht irgendetwas exotisches mit einer ASM1062, 1064 1164 und ein paar nachgeschalteten Multipliern zusammengeschustert oder gar einen PCIe Switch vor ein paar ASM1062, 1064 oder 1164 gelötet hat fällt mir bei den beschriebenen Eckwerten nur der ASM1166 ein. Alle anderen Varianten würden wohl erheblich teurer sein. Edited May 7, 2023 by DataCollector ergänzungen Quote Link to comment
mgutt Posted May 7, 2023 Share Posted May 7, 2023 9 minutes ago, DataCollector said: Welchen ASM sollen die sonst für eine solche 6 Port Karte verwendet haben? Es könnte auch ASM1062 + JMB575 Port Multiplier sein, wie bei der Karte, aber die sind optisch nicht 1:1 gleich: https://de.aliexpress.com/i/1005003110167773.html Quote Link to comment
DataCollector Posted May 7, 2023 Share Posted May 7, 2023 (edited) 29 minutes ago, mgutt said: Es könnte auch ASM1062 + JMB575 Port Multiplier sein, wie bei der Karte, aber die sind optisch nicht 1:1 gleich: https://de.aliexpress.com/i/1005003110167773.html https://www.asmedia.com.tw/product/415Yq4aSx1hz4Iu5/58dYQ8bxZ4UR9wG5 "The ASM1062 is ASMedia’s second generation Serial ATA Advantage HCI controller, bridges PCI Express Gen2 x2 to two ports of Serial ATA 6Gps, enables Serial ATA PHY up to 6Gps high speed interface, supports SRIS (Separate Refclk Independent SSC) function, complies with Serial ATA Revision 3.2 Specification." Der ASM1062 ist ein PCIe 2.0 x2 Kontroller. Selbst auf x1 Lane ausgebremst schafft er nicht die angegebene PCIe Gen 3 Geschwindigkeit oder Kompatibilität. a) Ich gehe natürlich davon aus, daß die Anbieter bei Amazon weniger dreist lügen (bzw. Beschreibungen vergessen genau zu scheiben) als bei Ali und auch nicht weitaus teurere Hardwarekombinationen hier massiv unter Preis anbieten. b) Beachte, daß bei ALI 2 unterschiedlöiche Karten ageboten werden und eine davon den ASM1166 hat. Somit reden die sich bei Nachfrage bestimmt darauf hinaus, daß der Text unten in der Beschreibung zu der ASM1166 gehört und man nur 'vergessen hat' zu erwähnen, daß die ASM1062 auf der anderen Kartenvariante nur Gen2 ist und wegen der PCIe 2.0 x1 Lane in Summe kaum 500MByte/s für alle 6 Ports leisten kann. Edited May 7, 2023 by DataCollector ergänbzung zu 1062 Gen2 Quote Link to comment

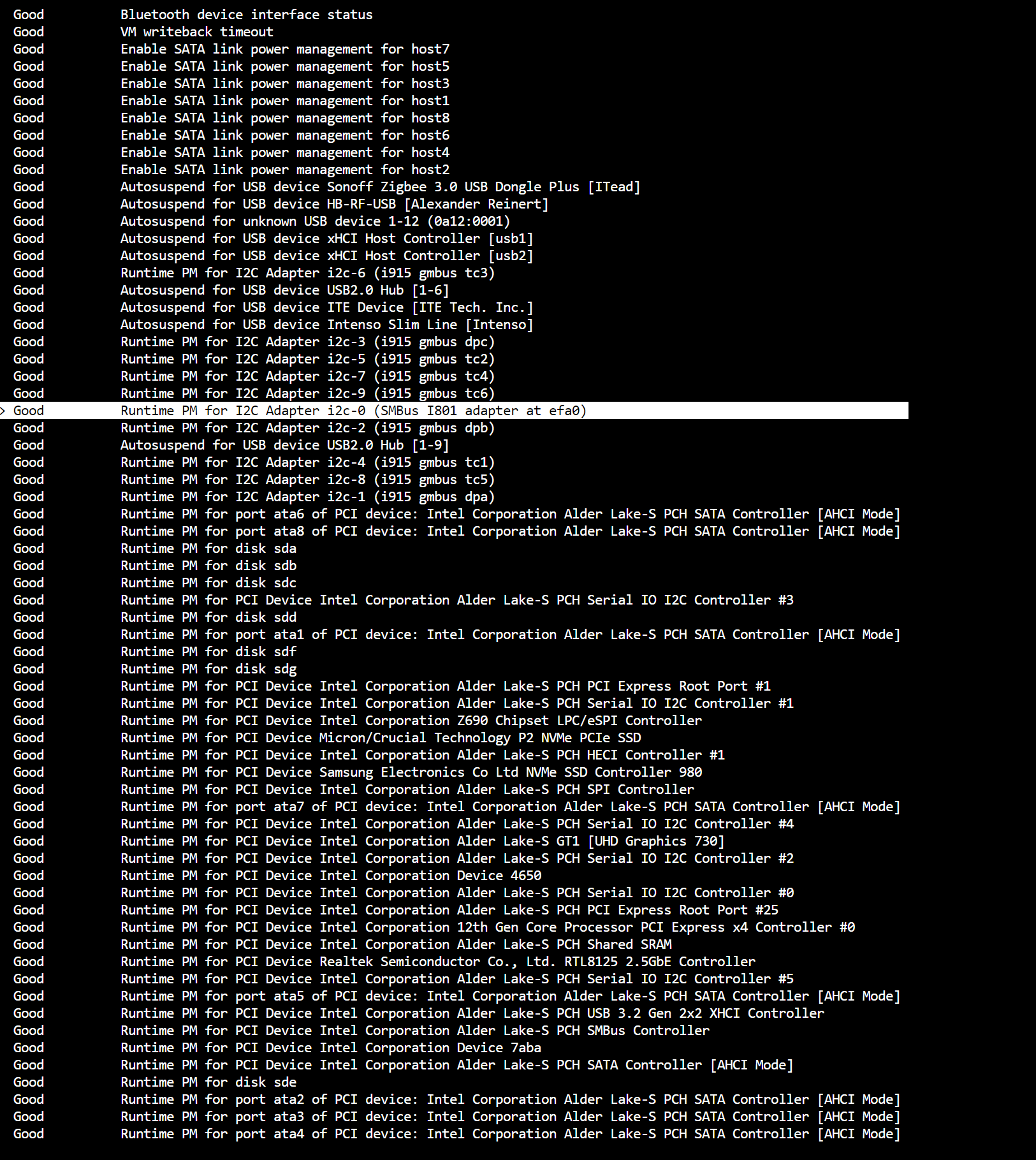

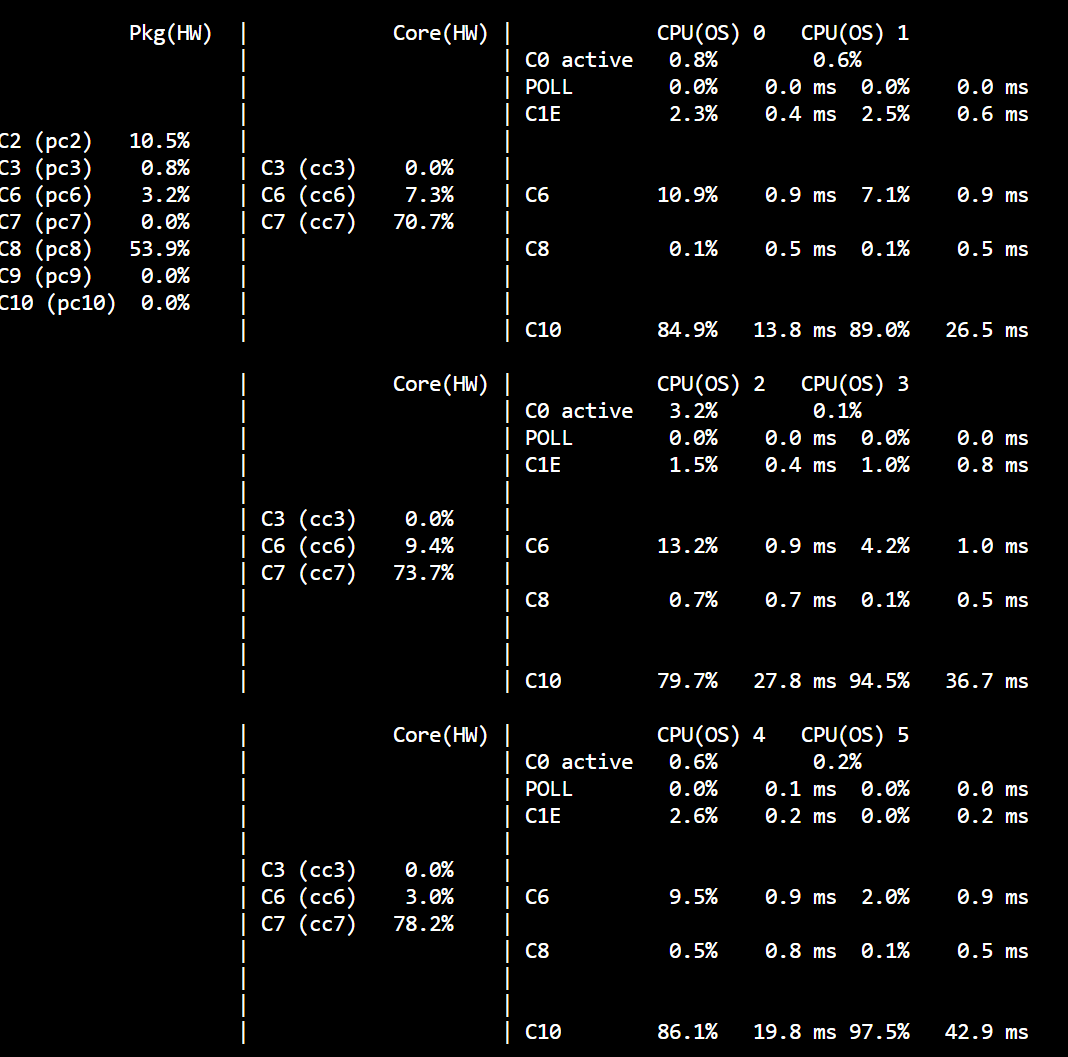

ullibelgie Posted May 8, 2023 Share Posted May 8, 2023 Ich hatte ja schon hier eine erste Messung gemacht, ohne die werte mit Powertop ausgelesen zu haben. Habe mal Powertop installiert - es standen noch verschiedene PCIe Sachen "bad". Nach Anpassung wird jetzt ûberall "good" in Powertop angezeigt. Ich habe aber noch 2 Gehäuselüfter (vom Fractal Design R5" laufen in Silent mode und die beiden CPU Lüfter vom Bequiet Dark Rock Pro 4 am i5-13600k Docker laufen keine Docker service NICHT ausgeschaltet CPU Turbo modes im BIOS nicht expliziet ausgeschaltet alle HDDs sind in spin down 1x bfrts pool mit 2x Samsung 970 EVO plus Messung mit Brennenstuhl: 13Watt BIOS am Gigabyte B760M DS3H DDR4 eingestellt wie @mgutt in seinem Test mit der Zusatzkarte. Ich erreiche C8 in der CPU (Anzeige in Powertop ganz links), auch wenn die einzelnen Kerne auf C3 stehen bleiben (niedrigste Stufe dort), Anzeigefehler ? Sollte ich die 4 laufenden Lüfter noch am Motherbord rausziehen, bin ich vielleicht auch unter 10W Quote Link to comment
mgutt Posted May 8, 2023 Share Posted May 8, 2023 4 hours ago, ullibelgie said: Ich erreiche C8 in der CPU (Anzeige in Powertop ganz links), auch wenn die einzelnen Kerne auf C3 stehen bleiben (niedrigste Stufe dort), Anzeigefehler ? Jo. Powertop kommt mit aktuellen CPUs noch nicht klar und zeigt einfach nur C3 an, selbst wenn C10 anliegt. Quote Link to comment
ullibelgie Posted May 8, 2023 Share Posted May 8, 2023 @mgutt Wird es an meinen 4 Ventilatoren liegen, dass ich max auf C8 komme ? Mit Deinem B760M gaming war ja wohl sogar C10 drin ... Dennoch, bin sehr zufrieden Quote Link to comment
unr41dus3r Posted May 9, 2023 Share Posted May 9, 2023 (edited) So habe nun den ASM1166 eingebaut und der Controller sowie ein AMD PCIe Device in der ASPM Übersicht sind nun zusätzlich auf Enabled. In der Powertop übersicht sehe ich halt max. C3 aber glaube das ist der Powertop Bug von aktuelleren AMD CPUs. Meine IDLE Leistung mit Spin Down Festplatten fällt nun auf ~27W das ist Top und bin komplett zufrieden. Mit laufenden Disk (ohne Auslastung) 40W. Edited May 9, 2023 by unr41dus3r Quote Link to comment

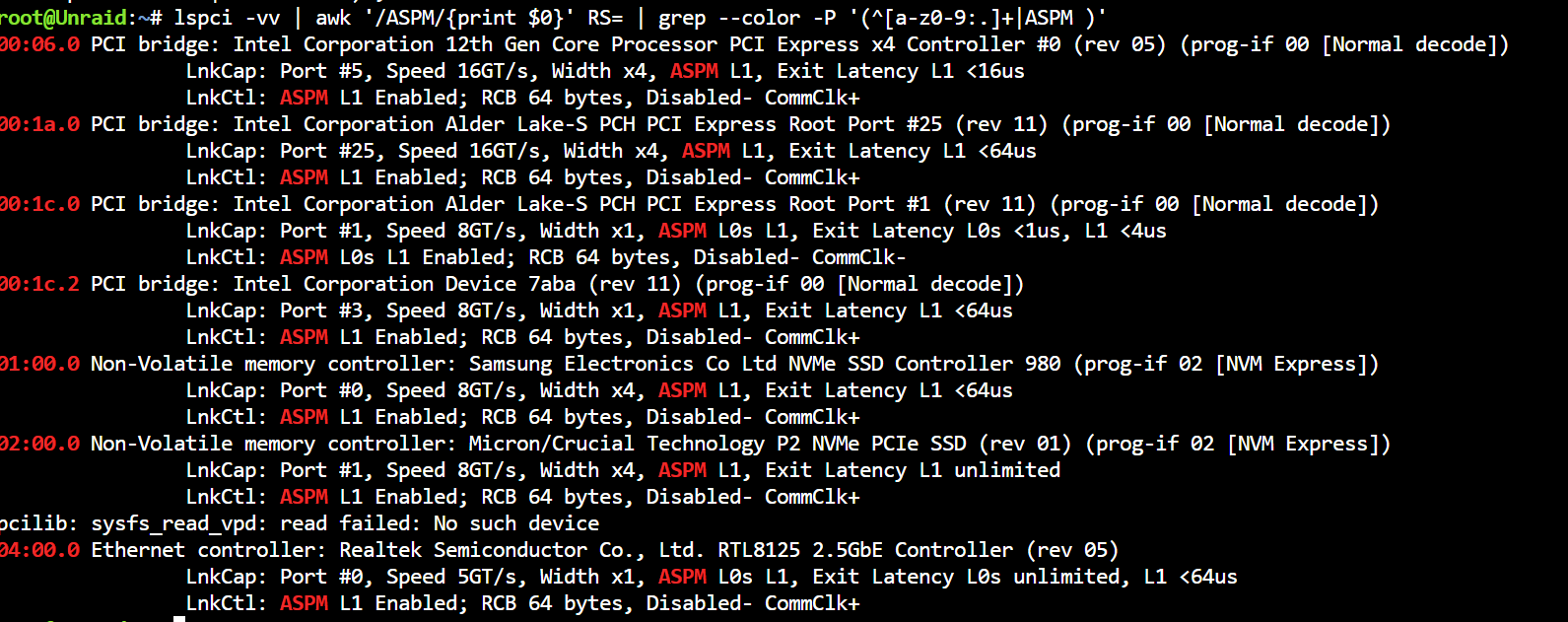

Yonbas Posted May 24, 2023 Share Posted May 24, 2023 (edited) Servus miteinander, bin seit geraumer Zeit stiller Mitleser und konnte schon einige Tipps umsetzen.... Ich betreibe aktuell einen Server aus folgenden Komponenten: Mainboard: Gigabyte Z690 UD DDR4 ATX-Mainboard CPU: 12th Gen Intel® Core™ i5-12400 RAM: 48 GB Ram (2x 16GB + 2x 8GB) Netzteil: Be quiet Pure Power 11 350W Array: 4x 8TB WD Red + 2x 2TB WD Red Cache: Samsung 980 Nvme SSD 1TB Unassigned Device: Crucial P2 CT1000P2SSD8 1TB Flash: Intenso Slim Line 8GB angeschlossen USB Geräte: 1x Sonoff Zigbee-Stick + 1x Homematic USB-Platine Unraid Version: 6.12.0-rc6 Was habe ich bereits umgesetzt im BIOS: Plattform Power Management ENabled PEG ASPM Enabled PCH ASPM Enabled DMI ASPM Enabled C-Sates Enabled C-State Limit auf C10 CPU EIST Function Enabled Reac TO Halt Enabled Audio Controller disabled LEDs disabled Serial Port disabled Screenshots: watch -n3 "cpufreq-info | grep 'current CPU'" htop cpufreq-info lspci -vv | awk '/ASPM/{print $0}' RS= | grep --color -P '(^[a-z0-9:.]+|ASPM )' powertop Tasmota Steckdose: Der Verbrauch schwankt immer zwischen 20-25 W bei gestartetem Array (Festplatten sind runtergefahren). Docker und VMs deaktiviert. Wenn ich mir mir im Thread so die Verbräuche anschauen dann finde ich den arg hoch. Sobald ich diverse Docker und VMs starte komme ich auf einen Verbrauch von ca. 35-40 Watt. C8 State wird erreicht - warum aber nicht bis C10? Habt ihr noch evtl. Tipps wie ich es weiter reduziert bekomme? Sobald ich Docker und VMs starte bleibt er bei C2 stehen... Edited May 24, 2023 by Yonbas Quote Link to comment
eLpresidente Posted June 13, 2023 Share Posted June 13, 2023 Hi ich komm bekomme bei dem Befehl folgende Rückmeldung Die Tunables sind aber von BAD auf Good gewechselt. Komm aber nicht über C2 hinaus, so wie es scheint. Bios hab ich bis die C-Stages bis C10 freigegeben / eingestellt. Quote Link to comment
cz13 Posted June 14, 2023 Share Posted June 14, 2023 5 hours ago, eLpresidente said: bekomme bei dem Befehl folgende Rückmeldung kann ignoriert werden Quote Link to comment
mgutt Posted June 14, 2023 Share Posted June 14, 2023 On 5/24/2023 at 8:09 PM, Yonbas said: C8 State wird erreicht - warum aber nicht bis C10? Das ist Board spezifisch. Man kann viel ausprobieren, wie zb sogar ohne LAN, aber das ist dann natürlich nicht kein reales Szenario. On 5/24/2023 at 8:09 PM, Yonbas said: Sobald ich Docker und VMs starte bleibt er bei C2 stehen... Bei VMs ist das quasi normal. Wenn die CPU dauerhaft arbeitet, kann sie ja nicht mehr schlafen.. On 5/24/2023 at 8:09 PM, Yonbas said: angeschlossen USB Geräte: 1x Sonoff Zigbee-Stick + 1x Homematic USB-Platine Auch die können einen negativen Einfluss auf die C-States haben. Quote Link to comment
Bob@unraid Posted June 23, 2023 Share Posted June 23, 2023 Hallo zusammen, ich hab powertop nach dem 1. Post im englischen Thread installiert und bekomme bei ausführen im Terminal folgende Fehlermeldung root@unraid:~# powertop bash: powertop: command not found ich nutze Unraid Version 6.12.1 Quote Link to comment
alturismo Posted June 24, 2023 Share Posted June 24, 2023 1 hour ago, Bob@unraid said: bash: powertop: command not found es ist wohl noch nicht installiert du hast nach dem wget Befehl auch einen Neustart gemacht ? weil damit ist es nicht getan falls du da aufgehört hast. Quote Link to comment
Lucascoco Posted July 21, 2023 Share Posted July 21, 2023 (edited) Hallo, mein Test Setup Pure Power 12 M MSI MPG Z 390 Led´s lassen sich nicht abschalten Nur eine SSD dran Idle springt zwischen 2-18 W Idle jetzt zwischen 2-3 Watt Komisch ist nur PC aus, Schalter am Netzteil aus = 10 Watt Netzteil Schalter ein = 12 Watt Rechner an = 2-3 Watt Kann das einer erklären? Edited July 23, 2023 by Lucascoco habe den Beitrag ergänzt Quote Link to comment
mgutt Posted July 23, 2023 Share Posted July 23, 2023 On 7/21/2023 at 3:08 PM, Lucascoco said: Idle springt zwischen 2-18 W Idle jetzt zwischen 2-3 Watt Komisch ist nur PC aus, Schalter am Netzteil aus = 10 Watt Netzteil Schalter ein = 12 Watt Rechner an = 2-3 Watt Kann das einer erklären? Alle deine Messwerte deuten stark auf ein mieses Messgerät hin. Womit misst du? 1 Quote Link to comment
Lucascoco Posted July 24, 2023 Share Posted July 24, 2023 TMC von Tschibo sry, mach noch mal paar Messung mit einem Shelly Plug Quote Link to comment
